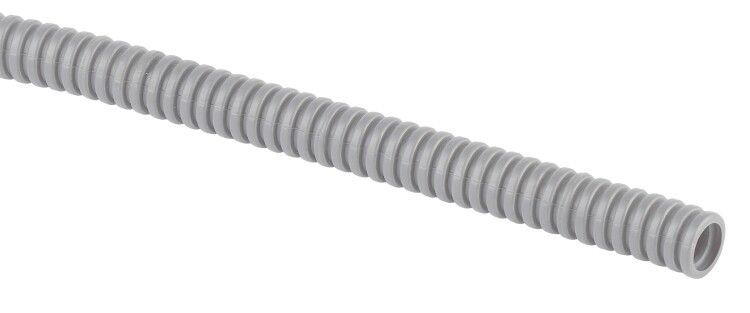

Труба гофрированная ПВХ легкая d20мм с протяжкой сер. (уп.100м) Эра Б0020110

Труба гофрированная ПВХ легкая d 20 мм с протяжкой 100 м серая от ЭРА — это гибкий защитный канал для прокладки кабелей в стенах, потолках и полах. Артикул б0020110 подходит для слаботочных и силовых систем там, где нужна умеренная механическая защита и простота монтажа.

Назначение и область применения

Труба гофрированная ПВХ легкая d 20 мм с протяжкой 100 м серая используется для защиты кабелей от повреждений при скрытой прокладке. Подходит для прокладки электрических, телекоммуникационных, сетевых и сигнальных проводов. Применяется в стенных штробах, за фальш-панелями, в пустотах перегородок, внутри стяжки пола или под подвесными полами. Не предназначена для открытой прокладки на улице или в местах с высокой вероятностью ударных нагрузок.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14 мм — позволяет пропускать кабели до 12–14 мм в диаметре
• Длина бухты: 100 метров — удобно для крупных объектов
• Материал: ПВХ — устойчив к влаге, химически инертен, не выделяет токсины при нормальной температуре
• Степень защиты IP55 — защита от пыли (не полностью герметична) и струй воды с любого направления
• Рабочий температурный диапазон: от –15 °C до +60 °C — не использовать в условиях замерзания или нагрева выше 60 °C
• Статический радиус изгиба: 60 мм — минимальный допустимый радиус изгиба при установке
• Прочность на разрыв: 370 Н — выдерживает умеренные нагрузки, например, давление от стяжки или легких конструкций
• Цвет: серый — совместим с большинством интерьеров, легко заметна при ремонте
• Наличие протяжки: да — встроенный стальной трос 100 м для облегчения затяжки кабелей

Совместимость и монтаж

Труба гофрированная ПВХ легкая d 20 мм с протяжкой 100 м серая совместима со всеми типами кабелей с внешним диаметром до 14 мм. Для монтажа используйте фитинги с внутренним диаметром 20 мм — переходники, муфты, коробки. Протяжка позволяет легко заправить кабель даже через несколько изгибов. Укладывать трубу можно вручную — она не требует специальных инструментов. Не рекомендуется применять с инструментами для резки металлических труб — ПВХ легко царапается острым краем.

Безопасность и стандарты

Труба соответствует требованиям по безопасности для внутренней прокладки. Класс воспламеняемости по UL94 указан как “Прочее” — значит, материал не имеет официального рейтинга горючести, но не является самовозгораемым. Сертификаты пожарной безопасности не указаны — для помещений с особыми требованиями к огнестойкости (например, общественные здания) проверьте соответствие местным нормам. IP55 обеспечивает безопасность в помещениях с повышенной влажностью — кухни, ванные комнаты, подвалы.

Преимущества

• Удобство монтажа благодаря встроенной протяжке — экономит время при прокладке длинных трасс
• Высокая гибкость — проходит через узкие и извилистые участки без усилий
• Не деформируется при сдавливании — сохраняет форму даже под слоем стяжки
• Легкий вес — снижает нагрузку на конструкцию и упрощает транспортировку
• Устойчивость к коррозии — не ржавеет, не разрушается под действием влаги

Ограничения применения

• Не применяется на открытом воздухе — ПВХ теряет прочность при длительном UV-воздействии
• Не подходит для мест с риском механических ударов — например, рядом с движущимся оборудованием
• Запрещено использование при температурах ниже –15 °C — материал становится хрупким
• Не предназначен для прокладки силовых кабелей с током более 16 А без учета тепловых условий — возможен перегрев при плотной укладке нескольких кабелей
• Не обеспечивает полную герметизацию — не подходит для сред с постоянным контактом с водой

Примеры использования

• Прокладка Ethernet-кабелей между этажами в офисном здании через фальш-потолок
• Защита проводов от розеток до распределительных коробок в жилых домах
• Установка видеокамер с питанием в частных домах — кабель прячется в стене
• Подключение датчиков движения и систем автоматизации в коммерческих помещениях
• Прокладка телефонных линий в старых зданиях с ограниченным доступом

Практические советы

• Перед укладкой проверьте, что внутренний диаметр 14 мм достаточен для вашего кабеля — особенно если он с жесткой оболочкой
• При использовании в стяжке пола оставляйте свободный конец протяжки — так будет проще вытащить кабель при необходимости
• Не перегибайте трубу меньше чем на 60 мм радиуса — это может вызвать повреждение внутренних слоев
• При резке используйте ножницы по пластикам или острый канцелярский нож — избегайте пилы, чтобы не образовалась крошка
• Для многокабельной прокладки рассчитывайте суммарный диаметр — не заполняйте трубу больше чем на 40% объема
• Артикул б0020110 от ЭРА хорошо сочетается с фитингами других производителей, если они имеют стандартный наружный диаметр 20 мм
