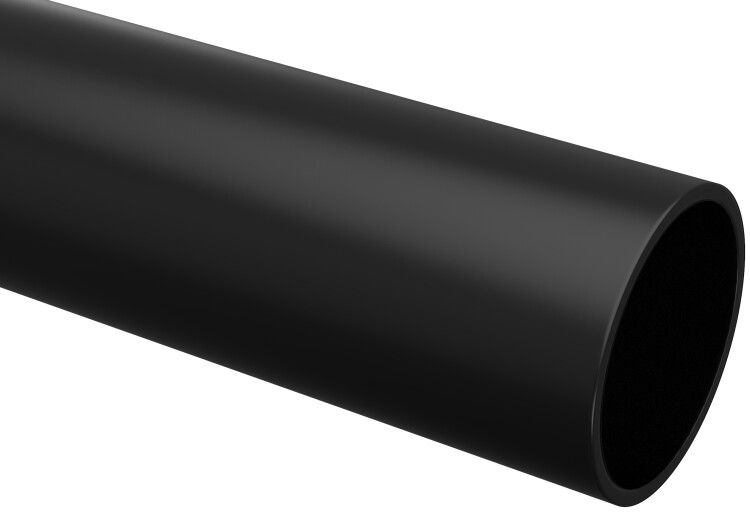

Труба гладкая ПНД жесткая d32мм черн. (уп.100м) IEK CTR10-032-K02-100-1

Труба гладкая жесткая ПНД d32 черная (100м) от IEK предназначена для защиты кабелей при скрытом и ном монтаже. Благодаря высокой долговечности и устойчивости к внешним воздействиям, эта труба используется в электромонтажных работах как внутри помещений, так и вне их - например, при прокладке проводки в бетонной стяжке или в грунте.

Назначение и область применения

Труба гладкая жесткая ПНД d32 черная (100м) служит для защиты электрических и слаботочных кабелей от механических повреждений, влаги и химических воздействий. Применяется при устройстве скрытых коммуникаций: в бетонных перекрытиях, стяжках полов, стеновых штробах, а также при закладке в землю. Подходит для прокладки силовых, информационных, телефонных и сетевых линий. Учитывайте, что она не предназначена для открытой прокладки под прямыми солнечными лучами - хотя материал стоек к УФ, цвет и класс прочности делают её оптимальным решением именно для заливаемых и зарываемых систем.

Технические характеристики

• Наружный диаметр: 32 мм
• Материал: полиэтилен низкого давления (ПНД)
• Тип: жесткая, гладкая внутренняя поверхность
• Цвет: черный
• Температурный режим эксплуатации: от –40 C до +90 C
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды
• Срок службы: до 50 лет
• Класс прочности на сжатие: легкий (класс 2) - выдерживает нагрузки при обычной засыпке, но не под дорогами или массивными сооружениями
• Нагрузочная способность: 750 Н (при равномерном распределении)
• Содержание галогенов: не содержит - при возгорании не выделяет токсичных паров
• Нормативный документ: ТУ 2248-001-14369938-2008

Совместимость и монтаж

Труба гладкая жесткая ПНД d32 черная (100м) совместима с любыми кабелями, имеющими наружный диаметр до 25–27 мм - это обеспечивает свободную протяжку без перегибов. Гладкая внутренняя поверхность снижает трение при затяжке проводов. Монтаж возможен:

• в бетоне - перед заливкой стяжки или плиты;
• в грунте - при глубине закладки более 0,5 м; рекомендуется использовать песчаную подушку;
• в штрабах стен - после фиксации хомутиками через каждые 1–1,5 м;
• в каналах и коробах - как элемент системы скрытой проводки.

Не требует сварки или специальных комплектующих - легко режется ножницами по пластиковым трубам. Соединения выполняют муфтами ПНД того же диаметра (не входят в комплект).

Безопасность и стандарты

Труба соответствует требованиям ТУ 2248-001-14369938-2008. Отличается повышенной экологической безопасностью: не содержит галогенов, поэтому при температурном воздействии не образует едких газов. Однако важно помнить: материал имеет класс пожаробезопасности “распространяет горение” - значит, не предназначен для мест с риском открытого пламени или где требуется самозатухающая изоляция. Для таких задач используйте металлические или ПВХ-трубы с маркировкой FR.

Преимущества

• Высокая химическая стойкость - не реагирует на щелочи, кислоты, солевые растворы;
• Устойчивость к замерзанию - не растрескивается при циклах заморозки/оттаивания;
• Защита от УФ - благодаря углеродному пигменту сохраняет целостность даже при частичном открытом расположении;
• Небольшой вес - удобна для перевозки и монтажа в труднодоступных местах;
• Долгий срок службы - 50 лет гарантируют минимальные расходы на обслуживание.

Ограничения применения

• Не допускается использование в условиях постоянного контакта с открытым огнем или при температурах выше 90 C - материал теряет форму;
• Класс прочности “легкий” исключает применение под автомобильными дорогами, железнодорожными путями или под мощными машинами;
• IP40 не обеспечивает защиту от попадания воды - нельзя использовать во влажных помещениях без дополнительной герметизации или в качестве наружной прокладки под дождём;
• Не является противопожарной конструкцией - не препятствует распространению огня между этажами;
• Запрещено использовать вместо металлорукава там, где необходима ЭМС-защита (например, рядом с источниками сильных помех).

Примеры использования

• Прокладка трехжильного кабеля ВВГнг-Ls в бетонной стяжке квартиры;
• Закладка сети Ethernet и видеокамеры в земле между домом и гаражом;
• Скрытая проводка освещения в офисе - труба запущена в штробы стен и заделана шпатлевкой;
• Обустройство временной электросети на стройплощадке - труба укладывается в траншею и засыпается песком.

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он составляет около 26–27 мм, соответственно максимальный диаметр кабеля не должен превышать 25 мм для комфортной протяжки;
• При прокладке в грунте обязательно сделайте песчаную подушку толщиной 10–15 см ниже и над трубой - это предохранит ее от острых камней;
• Длина катушки - 100 метров - идеальна для длинных маршрутов, но учтите, что при многократных изгибах возможно деформирование - лучше растянуть трубу перед укладкой;
• Для точного расчета количества материала: один метр трубы занимает ~1,5–2 см³ объема в бетоне - учитывайте это при проектировании штроб;
• Артикул ctr10-032-k02-100-1 - это единственный вариант этой модели в каталоге IEK, других размеров в данной серии нет - выбирайте точно по нужному диаметру.
