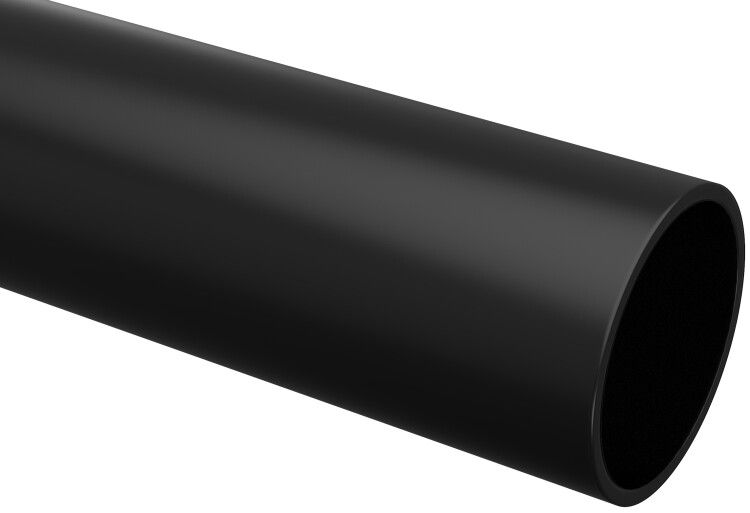

Труба гладкая ПНД жесткая d50мм черн. (уп.100м) IEK CTR10-050-K02-100-1

Труба гладкая жесткая ПНД d50 черная (100м) от IEK предназначена для скрытой прокладки кабелей в бетонной стяжке, грунте и других конструкциях. Благодаря высокой долговечности и защите от внешних воздействий, эта труба обеспечивает надежную изоляцию силовых, информационных и коммуникационных линий. Артикул ctr10-050-k02-100-1 соответствует сертифицированному продукту серии IEK для электромонтажных работ.

Назначение и область применения

Труба гладкая жесткая ПНД d50 черная (100м) используется для защиты кабелей при скрытой прокладке. Подходит для:

• монтажа проводки внутри бетонных стяжек полов и стен;
• закладки в землю при прокладке кабельных трасс на участках, во дворах, около зданий;
• защиты силовых, слаботочных и телекоммуникационных линий от механических повреждений, влаги и химических воздействий.

Не предназначен для открытой прокладки на фасадах или в условиях постоянного прямого солнечного света - хотя материал стоек к УФ, основное применение - внутренние и закопанные системы.

Технические характеристики

• Наружный диаметр: 50 мм - позволяет пропускать кабели до 4–6 единиц в зависимости от сечения (например, 3×2,5 мм2 + 1×1,5 мм2);
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, химически инертен;
• Гибкость: жесткая - сохраняет форму при монтаже, не деформируется под нагрузкой;
• Температурный режим: от –40 C до +90 C - работает в суровых климатических условиях;
• Степень защиты IP40: предохраняет от контакта с предметами более 1 мм, но не от воды - не герметична;
• Срок службы: до 50 лет при правильном монтаже и эксплуатации;
• Прочность на сжатие: класс 2 (легкий) - выдерживает нагрузки при засыпке грунтом, но не подходит для проездов или автодорог;
• Цвет: черный - маскирует подземные элементы, снижает нагрев от солнца;
• Внутренняя поверхность: гладкая - облегчает протяжку кабеля, исключает царапины изоляции;
• Пожаробезопасность: распространяет горение - не самозагасаемая, требует соблюдения норм противопожарной безопасности;
• Норматив: ТУ 2248-001-14369938-2008 - соответствует требованиям российских стандартов на ПНД трубы для электромонтажа;
• Галогены: отсутствуют - безопасна при возможном возгорании, не выделяет токсичных паров;
• Дополнительно: максимальная осевая нагрузка 750 Н - допустимая сила сжатия при засыпке.

Совместимость и монтаж

Труба гладкая жесткая ПНД d50 черная (100м) совместима со всеми типами кабелей, используемых в бытовом и промышленном электромонтаже. Для сборки используются стандартные муфты, переходники и колена из того же материала (ПНД). Монтаж выполняется следующим образом:

• при прокладке в бетоне - укладывается до заливки, фиксируется хомутами к арматуре;
• при закапывании - засыпается песком (минимум 10 см снизу и сверху), затем грунтом; не рекомендуется использовать щебень или острые камни;
• не требуется сварка - соединения осуществляются методом раструбной спайки или с помощью компрессионных фитингов;
• длина одной секции - 100 метров - удобна для длинных трасс без лишних стыков.

Посадочный диаметр 50 мм требует учета наружного размера при выборе фитингов - внутренний просвет составляет ~42–44 мм.

Безопасность и стандарты

Труба соответствует ТУ 2248-001-14369938-2008 и имеет сертификат соответствия. Отсутствие галогенов делает её безопасной при пожаре - не образует едких газов. Однако, поскольку материал горюч (распространяет горение), запрещено использование в местах с повышенными требованиями к пожарной безопасности (например, эвакуационные пути, кабельные тоннели с плотным расположением кабелей). Применяется только там, где есть возможность контроля температуры и отсутствия открытого пламени.

Преимущества

• высокая химическая стойкость - не реагирует на почвенные кислоты, удобрения, соли;
• долгий срок службы - 50 лет без замены;
• легкий вес - легко транспортировать и монтировать;
• гладкая внутренняя поверхность - минимизирует усилия при затяжке кабелей;
• устойчивость к перепадам температур - не растрескивается зимой;
• стоек к УФ-лучам - не теряет прочность даже при частичном открытом воздействии.

Ограничения применения

• не подходит для прокладки под автомобильными дорогами, парковками, зонами с движением тяжелой техники - класс прочности 2 недостаточен;
• не является водонепроницаемой - IP40 не защищает от попадания воды, поэтому не используется в сырых помещениях без дополнительной герметизации;
• не применяется в системах с открытым огнем или высокими температурами выше +90 C;
• не рекомендуется для установки в шахтах, лифтовых колодцах, где необходима негорючесть (по ГОСТ 31565).

Примеры использования

• Закладка в фундамент дома для питания автоматики, видеонаблюдения и освещения;
• Прокладка между домом и гаражом под землей для подключения электрооборудования;
• Защита кабелей в многоэтажных зданиях при устройстве стяжки пола в квартирах;
• Подключение датчиков, насосов, теплых полов в частных домах и коттеджах.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы достаточен для всех кабелей - суммарный объем не должен превышать 40% от свободного сечения трубы;
• При прокладке в грунте всегда используйте песчаную подушку - это предотвращает повреждение стенок трубы;
• Не перегибайте трубу резко - минимальный радиус изгиба для ПНД d50 - не менее 15 диаметров (750 мм);
• Для длинных трасс (>50 м) предусмотрите распределительные коробки - облегчит обслуживание и ремонт;
• Артикул ctr10-050-k02-100-1 - оптимальный выбор для массового жилого и коммерческого строительства, особенно при работе с продукцией IEK.
