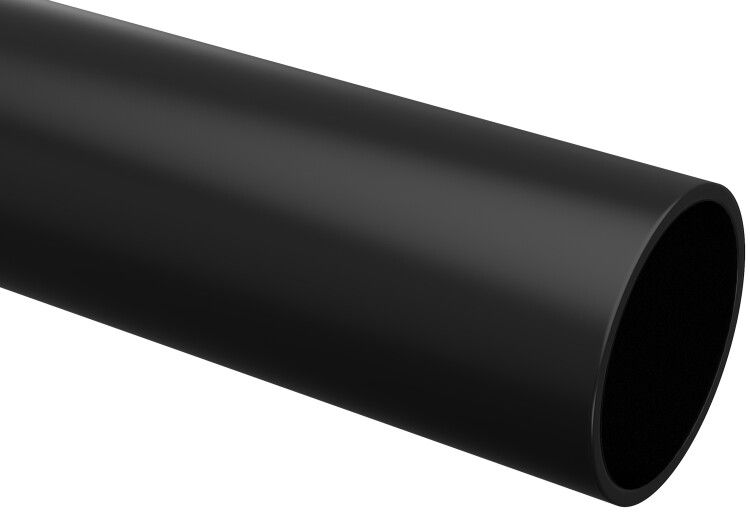

Труба гладкая ПНД жесткая d63мм черн. (уп.100м) IEK CTR10-063-K02-100-1

Труба гладкая жесткая ПНД d63 черная (100м) от IEK предназначена для скрытой прокладки кабелей в бетонной стяжке, грунте и других конструкциях. Благодаря высокой долговечности и защите от внешних воздействий, эта труба обеспечивает надежную изоляцию силовых, информационных и коммуникационных линий. Артикул ctr10-063-k02-100-1 соответствует требованиям ТУ 2248-001-14369938-2008.

Назначение и область применения

Труба гладкая жесткая ПНД d63 черная (100м) используется для защиты кабелей при скрытой прокладке в бетонных конструкциях, стяжках полов, фундаментах и наружных зонах. Подходит для прокладки:

• силовых кабелей питания;
• слаботочных линий (связь, Ethernet, CCTV);
• сигнальных проводов управления;
• кабелей в системах автоматизации.

Применяется в жилых, промышленных и инфраструктурных объектах - особенно там, где требуется защита от механических нагрузок и влаги.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к химическим веществам и коррозии.
• Наружный диаметр: 63 мм - совместим с фитингами и муфтами стандарта для этого размера.
• Внутренний диаметр: 59,2 мм - позволяет протянуть кабели с суммарным сечением до ~12–15 кв. см (зависит от типа изоляции).
• Цвет: черный - обеспечивает стойкость к УФ-излучению, не требует дополнительной окраски при наружной прокладке.
• Температурный режим: от –40 C до +90 C - работает в суровых климатических условиях, включая холодные регионы и нагреваемые зоны.
• Класс прочности: легкий (Класс 2) - выдерживает средние нагрузки, например, от засыпки грунтом или слоями бетона, но не предназначен для проезда тяжелой техники.
• Степень защиты IP40: предохраняет от контакта с предметами более 1 мм, но не герметична - не защищает от попадания воды.
• Срок службы: до 50 лет - при соблюдении условий эксплуатации и отсутствии перегрузок.
• Степень сжатия: 750 Н - способна выдерживать осевые нагрузки при засыпке и уплотнении грунта.
• Пожаробезопасность: распространяет горение - не самозатухающая; запрещено использовать в местах с повышенными требованиями к огнестойкости (например, эвакуационные пути).
• Содержание галогенов: не содержит - при возгорании не выделяет токсичных газов, что важно для помещений с людьми.
• Нормативный документ: ТУ 2248-001-14369938-2008 - сертифицирована по российским техническим условиям.

Совместимость и монтаж

Труба гладкая жесткая ПНД d63 черная (100м) совместима с фитингами и соединительными элементами того же диаметра (d63 мм). Монтаж выполняется следующими способами:

• В бетонной стяжке: укладывается перед заливкой, фиксируется хомутами или скотчем к арматуре.
• В грунте: закапывается ниже уровня промерзания, рекомендуется применять песчаную подушку и обратную засыпку без острых камней.
• В штробах стен/пола: можно заделывать раствором, но необходимо предусмотреть компенсацию температурного расширения.

Длина одной секции - 100 метров - снижает количество стыков, ускоряет монтаж и минимизирует риск утечек при прокладке длинных трасс.

Безопасность и стандарты

Труба соответствует ТУ 2248-001-14369938-2008 и имеет сертификат соответствия. Отличается от металлических аналогов отсутствием электропроводности - безопасна при работе рядом с токоведущими частями. Однако, поскольку материал распространяет горение, ее нельзя использовать в помещениях с классом пожарной опасности КМ0–КМ1 (по ГОСТ 30244). Для таких зон выбирайте трубу с маркировкой “нг” (не поддерживающий горение).

Преимущества

• Высокая химическая стойкость - не реагирует на щелочи, кислоты, соли, масла.
• Гладкое внутреннее покрытие - облегчает протяжку кабелей, снижает трение.
• Устойчивость к УФ-излучению - не теряет прочность на солнце, подходит для открытой прокладки.
• Низкая теплопроводность - не образует конденсат внутри при перепадах температур.
• Легкий вес - удобно транспортировать и монтировать, не требует спецтехники.
• Долгий срок службы - экономия на замене и ремонте.

Ограничения применения

• Не допускается использование в местах с возможностью механического воздействия от колесной техники (автомобили, экскаваторы) - класс прочности Легкий (Класс 2) недостаточен.
• Запрещено применять в системах с открытым пламенем, печами, котельными, вблизи нагревательных приборов выше +90 C.
• Не является герметичной - не подходит для прокладки в сырых зонах с постоянным контактом с водой (например, канализационные колодцы).
• Не следует использовать в качестве основной конструктивной опоры - она не рассчитана на вертикальные нагрузки без поддержки.
• Не подходит для установки в эвакуационных путях, лифтовых shafts, тоннелях с нормами пожарной безопасности КМ0–КМ1.

Примеры использования

• Прокладка силового кабеля от распределительного щита к бытовому оборудованию в новостройке с плиточным полом.
• Защита кабелей видеонаблюдения между корпусами на территории завода, проложенных вдоль забора.
• Подземная прокладка телефонных и интернет-кабелей в городских микрорайонах.
• Скрытая прокладка в стяжке для системы «умный дом» - управление светом, отоплением, шторами.

Практические советы

• Перед монтажом проверьте внутренний диаметр - он должен позволять свободно протянуть кабель с учетом радиуса изгиба (минимальный радиус - 15×D = 945 мм).
• При прокладке в грунте используйте песчаную подушку толщиной 10–15 см и обратную засыпку без крупных камней - предотвращает повреждение стенок трубы.
• Для длинных участков (>50 м) предусматривайте ревизионные колодцы или доступные точки для последующего обслуживания.
• Не перегибайте трубу резко - ПНД сохраняет форму, но при слишком малом радиусе может растреснуть.
• При использовании в бетоне фиксируйте трубу через каждые 1–1,5 м, чтобы исключить смещение при уплотнении раствора.
• Артикул ctr10-063-k02-100-1 от IEK - один из самых популярных вариантов для массовой электромонтажной практики в России.
