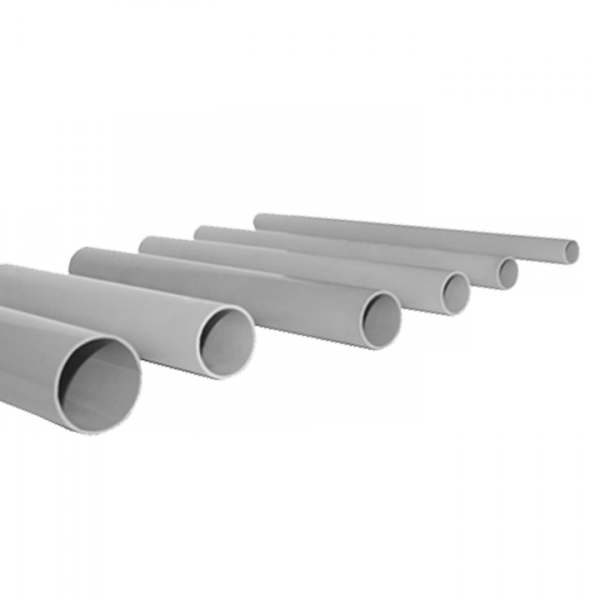

Труба жесткая гладкая ПВХ 32мм 3м (72м/уп) серый PROxima | trg-32-3n EKF

Труба гладкая жесткая ПВХ d32 серая (3 м, 72 м/уп) от EKF - это надежная кабеленесущая система для прокладки электрических, информационных и слаботочных сетей в зданиях и на промышленных объектах. Артикул trg-32-3n относится к серии PROxima и рассчитана на скрытую и открытую укладку в бетон, штукатурку, гипсокартон и другие трудносгораемые основания.

Назначение и область применения

Труба гладкая жесткая ПВХ d32 серая (3 м, 72 м/уп) используется для защиты и организации прокладки кабелей в стационарных системах. Подходит для:

• Электропроводки в стенах, потолках, полах;
• Прокладки слаботочных сетей: Ethernet, телефонии, CCTV, домашней автоматизации;
• Объектов жилой, коммерческой и промышленной недвижимости;
• Закрытых каналов в бетоне, кирпиче, гипсокартоне и фальшполах.

Не применяется для наружной прокладки под открытым небом или в условиях постоянного воздействия УФ-излучения.

Технические характеристики

• Материал: ПВХ - безопасный, не выделяет галогены при нагреве.
• Наружный диаметр: 32 мм.
• Внутренний диаметр: 30,75 мм - обеспечивает свободную протяжку кабелей.
• Длина: 3 метра на единицу; 72 метра в упаковке (24 штуки).
• Цвет: Серый (RAL 7035) - совместим с большинством интерьеров и стандартами промышленного монтажа.
• Класс прочности: Тяжелый (Класс 4) - выдерживает механические нагрузки при заливке бетоном и уплотнении.
• Рабочая температура: от -40 C до +56 C - подходит для холодных и теплых помещений, включая неотапливаемые зоны.
• Внутренняя поверхность: Гладкая - снижает трение при протяжке кабелей, исключает повреждение изоляции.
• Прокладка в земле: Да - допускается закладка в песчаную подушку при условии отсутствия механических ударов и давления крупными камнями.

Совместимость и монтаж

Труба гладкая жесткая ПВХ d32 серая (3 м, 72 м/уп) совместима со всеми компонентами серии PROxima: углами, тройниками, муфтами и коробками. Монтаж выполняется следующими способами:

• Скрытый: в штробах стен, между плитами перекрытия, в стяжке пола - благодаря классу прочности Класс 4.
• Открытый: на поверхностях из бетона, кирпича, металлических профилей - крепление хомутами или дюбель-скобами.
• Подземный: в траншеях с песчаной подсыпкой, глубиной не менее 0,8 м, с предварительным удалением острых предметов.

Соединение элементов осуществляется методом “вставки” - труба плотно входит в фитинг без клея. Для герметичности в сырых помещениях рекомендуется использовать специальные уплотнители.

Безопасность и стандарты

• Соответствует ГОСТ Р 53316-2009 - требованиям пожарной безопасности для кабельных систем.
• Не содержит галогенов - при возгорании не выделяет токсичных паров.
• Высокий уровень электроизоляции - не требует заземления, безопасна при работе с напряжением до 1000 В.
• Стойкость к химическим средам - не реагирует на бытовые моющие средства, масла, щелочи.

Преимущества

• Высокая жесткость - сохраняет форму при бетонировании, не деформируется при уплотнении.
• Гладкая внутренняя поверхность - ускоряет протяжку кабелей, снижает риск повреждения изоляции.
• Долговечность - срок службы более 50 лет при соблюдении условий эксплуатации.
• Легкость веса - удобно транспортировать и монтировать даже в труднодоступных местах.
• Серый цвет - эстетично сочетается с современной отделкой, не бросается в глаза при частичном открывании.

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или высокотемпературными источниками (>56 C).
• Не следует применять в условиях постоянного прямого солнечного света - ПВХ со временем теряет эластичность.
• Избегать механических ударов при монтаже - особенно при низких температурах (<-10 C), материал становится хрупким.
• Не рекомендуется для прокладки внутри канализационных или дренажных систем - не рассчитана на давление жидкостей.

Примеры использования

• Прокладка силового кабеля ВВГнг-Ls в панельном доме - в штробы перед заливкой стяжки.
• Система LAN в офисе - скрытая прокладка в гипсокартонных перегородках с последующей заменой кабелей.
• Кабельная трасса на складе - вдоль стен, крепление к металлоконструкциям с помощью хомутов.
• Аксессуары для видеонаблюдения - прокладка коаксиального кабеля через фальшпотолок в торговом центре.

Практические советы

• Перед монтажом проверьте внутренний диаметр (30,75 мм) - он должен позволять свободно протянуть все кабели с запасом 15–20%.
• При прокладке в бетоне используйте только трубы класса Класс 4 - легкие аналоги могут деформироваться.
• Для длинных участков (>15 м) предусмотрите распределительные коробки - это упрощает обслуживание и ремонт.
• Не перегружайте трубу: максимальное количество кабелей - не более 60% от объема внутреннего сечения.
• Храните в сухом месте при температуре выше 0 C - при замерзании ПВХ может растрескаться при ударе.
• Артикул trg-32-3n - оптимальный выбор для стандартизированного монтажа в рамках серии PROxima от EKF.
