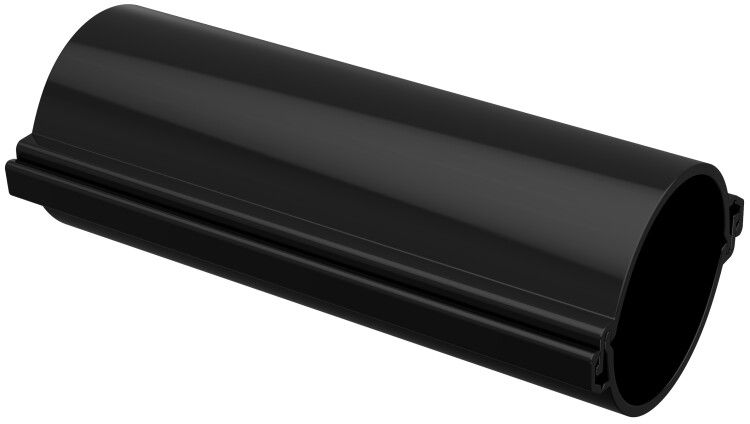

Труба гладкая ПВХ жесткая разборная d110мм черн. (дл.3м) IEK CTR30-110-K02-003

Труба гладкая разборная D=110 мм черная (3 м) ПВХ от IEK (ИЭК), артикул ctr30-110-k02-003, предназначена для защиты кабелей при прокладке в земле. Её разборная конструкция упрощает замену проводов, а материал ПВХ обеспечивает долгий срок службы даже в сложных условиях.

Назначение и область применения

Труба гладкая разборная D=110 мм черная (3 м) ПВХ используется для механической защиты кабелей: силовых, контрольных, телекоммуникационных и других типов. Применяется при ной прокладке в грунте - например, вдоль дорог, тротуаров, участков застройки, на промышленных объектах. Является современной заменой асбестоцементным трубам, которые уже не рекомендованы из-за экологических и безопасностных норм.

Технические характеристики

• Наружный диаметр: 110 мм
• Внутренний диаметр: 100 мм
• Материал: ПВХ (поливинилхлорид)
• Форма: Жесткая, не гибкая
• Длина секции: 3 метра
• Цвет: Чёрный
• Температурный режим эксплуатации: от –40 C до +70 C
• Класс прочности на сжатие: Легкий (Класс 2) - выдерживает нагрузку до 450 Н
• Срок службы: 25 лет при правильном монтаже
• Подходит для прокладки в грунте: Да

Совместимость и монтаж

Труба гладкая разборная D=110 мм черная (3 м) ПВHX имеет соединяемую конструкцию: каждая секция легко раскладывается пополам, что позволяет уложить кабель перед сборкой. После укладки кабеля половинки трубы фиксируют друг с другом. Для герметичности можно использовать специальные уплотнители, хотя они не обязательны при обычной прокладке в земле. Учитывайте внутренний диаметр 100 мм - он определяет максимальный суммарный внешний диаметр кабелей внутри трубы. Монтаж выполняется в подготовленную траншею глубиной согласно нормам СП 31–110–2003.

Безопасность и стандарты

Труба соответствует требованиям к материалам, применяемым в системах кабельной защиты. Произведён из некоррозирующего, химически стойкого ПВХ, не содержит асбеста. Подтверждает возможность использования в земле - сертифицирована для работы в почвах различного типа, включая влажные и агрессивные среды. Класс прочности Class 2 указывает на соответствие европейским стандартам EN 61386-24 для лёгких условий.

Преимущества

• Разборная конструкция - позволяет укладывать кабели после установки трубы, без необходимости протягивания через целые секции
• Устойчивость к коррозии, плесени, бактериям и большинству химикатов
• Не требует окраски или антикоррозийной обработки
• Небольшой вес - снижает трудозатраты при перевозке и монтаже
• Высокая стойкость к перепадам температур - сохраняет форму и прочность зимой и летом

Ограничения применения

• Не предназначен для прокладки в местах с высокими ударными нагрузками (например, под проездами автомобилей без дополнительной защиты)
• Не следует использовать там, где возможна деформация грунта более чем на 5% - риск повреждения стенок трубы
• Запрещено применение в помещениях с постоянной температурой выше 70 C
• Не подходит для прямой прокладки над поверхностью земли без крепления - не рассчитана на длительное воздействие UV-лучей вне земли

Примеры использования

• Защита кабелей питания от столба до частного дома
• Прокладка телефонных и сетевых кабелей между зданиями на территории предприятия
• Обустройство каналов для кабелей в парках, дворах, автостоянках
• Альтернатива старым асбестоцементным трубам при модернизации существующих коммуникаций

Практические советы

• Перед монтажом проверьте, чтобы внутренняя часть трубы была свободна от камней, щебня и острых предметов - они могут повредить кабель при последующей укладке
• При использовании нескольких секций соблюдайте минимальный радиус изгиба - не менее 10×D = 1100 мм, иначе есть риск деформации
• На участках с повышенной нагрузкой (проезды, площадки) используйте песчаную подушку под трубой и сверху - минимум 15 см
• При совмещении с другими трубами одного диаметра (например, 110 мм) - все элементы должны иметь одинаковый класс прочности
• Труба гладкая разборная D=110 мм черная (3 м) ПВХ от IEK (ИЭК) хорошо сочетается с комплектующими того же бренда - муфтами, коленами, переходниками
