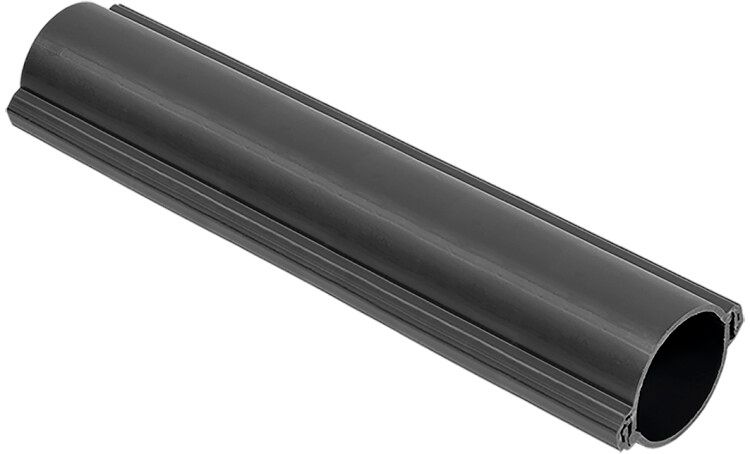

Труба гладкая ПЭНД жесткая разборная d160мм черн. (дл.3м) IEK CTR30-160-K02-003

Труба гладкая разборная диаметр 160 мм черная длина 3 м от IEK (ИЭК), артикул ctr30-160-k02-003, предназначена для защиты кабелей от механических повреждений при прокладке в земле или бетоне. Её разборная конструкция упрощает замену проводов без вскрытия всей трассы.

Назначение и область применения

Труба гладкая разборная диаметр 160 мм черная длина 3 м используется для защиты силовых и телекоммуникационных кабелей в условиях, где требуется надёжная механическая защита. Применяется при прокладке кабельных линий в грунте, под дорогами, на промышленных объектах, в кабельных каналах и при реконструкции существующих сетей. Является современной заменой асбестоцементным трубам - безопаснее, легче и проще в обслуживании.

Технические характеристики

• Наружный диаметр: 160 мм
• Внутренний диаметр: 138 мм - обеспечивает достаточное свободное пространство для прокладки нескольких кабелей
• Материал: ПВХ - устойчив к коррозии, химически инертен, не проводит ток
• Длина: 3 метра - оптимальна для транспортировки и сборки на участках
• Цвет: чёрный - защищает от УФ-излучения, снижает нагрев при открытой прокладке
• Жесткость: класс 2 (лёгкий) - выдерживает нагрузку до 750 Н/м², подходит для малых и средних глубин заложения
• Температурный диапазон: от –40 C до +70 C - работает в суровых климатических условиях
• Степень защиты IP30 - предотвращает попадание твердых частиц крупнее 2,5 мм, не обеспечивает защиту от воды
• Срок службы: 25 лет - при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Труба гладкая разборная диаметр 160 мм черная длина 3 м состоит из двух половин, которые соединяются по длине с помощью фланцев или специальных замков. Монтаж выполняется в траншее или канале: нижняя половина укладывается на подготовленное основание, затем прокладываются кабели, после чего сверху закрывается верхняя часть. Соединения между секциями должны быть плотными - для этого используются герметичные прокладки (при необходимости). Для крепления к фундаменту или плитам допускается использование пластиковых хомутов или анкеров. Не требует сварки или клея.

Безопасность и стандарты

Труба соответствует требованиям к материалам для кабельной защиты в соответствии с ГОСТ Р 50571.5.52 и нормами ПУЭ. Материал ПВХ не содержит токсичных добавок, не выделяет опасных веществ при нормальной температуре. Класс прочности Легкий (Класс 2) указывает на применение в местах с невысокими внешними нагрузками - например, в частном домостроении, на территориях предприятий, в парковых зонах. Не предназначен для автомобильных магистралей с высокой осевой нагрузкой.

Преимущества

• Разборная конструкция позволяет менять кабели без демонтажа всей трассы - экономит время и деньги при ремонте
• Высокая химическая стойкость - не разрушается под действием удобрений, щелочей, масел
• Низкая теплопроводность - не перегревает кабели даже при длительной работе под нагрузкой
• Лёгкий вес - ускоряет транспортировку и установку, снижает трудозатраты
• Не требует электро- или термической обработки при монтаже

Ограничения применения

• Не следует использовать там, где возможны значительные динамические нагрузки - например, под автодорогами с интенсивным движением
• IP30 не защищает от влаги - при повышенной влажности грунта или риске затопления необходимо дополнительно применять водоотводящие системы или герметизацию стыков
• При температурах ниже –40 C материал становится более хрупким - осторожно обращаться при зимнем монтаже
• Не подходит для прокладки внутри зданий в помещениях с постоянным доступом людей - из-за отсутствия защиты от ударов и вандализма

Примеры использования

• Защита кабелей питания от распределительного пункта к дому на дачном участке
• Прокладка волоконно-оптических линий вдоль тротуара в городской зоне
• Закладка кабелей управления на производственных линиях с частыми ремонтами
• Альтернатива старым асбестоцементным трубам при модернизации кабельных сетей

Практические советы

• Перед монтажом проверьте внутренний диаметр 138 мм - он должен позволять свободно протянуть все кабели с запасом (минимум 20–30% свободного объема)
• При прокладке в песчаном грунте используйте подушку из мелкого гравия или песка - это равномерно распределит нагрузку
• Стыки между секциями лучше герметизировать силиконовым составом, если есть риск попадания влаги
• Не перегибайте трубу при монтаже - радиус изгиба должен быть не менее 10×наружного диаметра (≥1600 мм)
• При использовании в холодную погоду храните трубы в помещении минимум 2 часа перед работой - чтобы ПВХ принял комнатную температуру и стал эластичным
