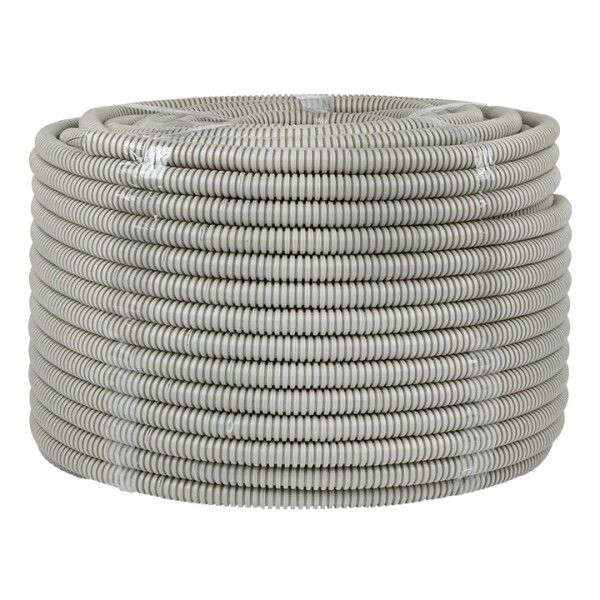

Труба гофрированная ПВХ d16мм с протяжкой сер. (уп.100м) Plast PROxima EKF tg-z-16

Труба гибкая гофрированная ПВХ d16мм с протяжкой серая (100м) от EKF - это готовая кабеленесущая система с внутренней протяжкой, предназначенная для безопасной и быстрой прокладки проводов и кабелей в стенах, перегородках и потолках. Артикул tg-z-16 обеспечивает надежную защиту от механических воздействий и соответствует требованиям для скрытой прокладки в жилых и коммерческих объектах.

Назначение и область применения

Труба гибкая гофрированная ПВХ d16мм с протяжкой серая (100м) используется для прокладки силовых и слаботочных кабелей в стационарных установках внутри зданий: офисах, квартирах, школах, больницах, производственных цехах. Подходит для штробления стен, монтажа в пустотах плит, заливаемых полов и других закрытых каналах. Гофра с протяжкой ускоряет запуск кабеля - не требует дополнительных инструментов или помощника.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,7 мм - позволяет пропускать до 3–4 одножильных кабелей сечением до 2,5 мм2
• Материал: ПВХ с самозатухающими свойствами - не поддерживает горение, не выделяет токсичных газов при нагреве
• Длина бухты: 100 метров - оптимальна для крупных участков прокладки
• Температура эксплуатации: от –40 C до +60 C - работает в холодных и теплых помещениях, включая неотапливаемые
• Статический радиус изгиба: 48 мм - можно изгибать без повреждения, но не менее этого значения
• Степень защиты IP55 - защищает от пыли и струй воды, подходит для влажных зон (ванная, кухня, подвал)
• Прочность на разрыв: 100 Н - выдерживает нагрузку при монтаже и последующих деформациях
• Цвет: серый - совместим с большинством интерьеров и легко заметен при вскрытии
• Без галогенов - снижает риск образования едких паров при высоких температурах
• Обшивка: отсутствует - легче и дешевле, чем с металлической или текстильной оболочкой

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d16мм с протяжкой серая (100м) совместима со всеми типами кабелей: NYM, VVG, PVS, FTP, UTP, а также с медными и алюминиевыми жилами. Установка выполняется вручную: достаточно продеть кабель через протяжку, которая уже встроена внутрь трубы. Для фиксации используются хомуты, крепления или муфты EKF-Plast. Не требует сварки, клея или специальных инструментов. Диаметр 16 мм идеально сочетается с стандартными коробками и переходниками EKF.

Безопасность и стандарты

Изготовлена из самозатухающего ПВХ, что соответствует нормам пожарной безопасности для внутренних систем. Отказ от галогенов делает её безопаснее при аварийных ситуациях. Соответствует рекомендациям по проектированию электроснабжения в РФ. IP55 обеспечивает защиту от пыли и водяных струй - допустимо применение в помещениях с повышенной влажностью, но не для открытой улицы или постоянного контакта с водой.

Преимущества

• Уже встроенная протяжка - экономит время на монтаже, особенно при длинных трассах
• Высокая гибкость - легко проходит через изгибы и узкие каналы
• Электроизоляция - материал не проводит ток, снижает риск поражения при повреждении изоляции кабеля
• Устойчивость к коррозии - не ржавеет, не гниёт, не боится плесени
• Легкий вес - удобно транспортировать и работать одной рукой
• Совместимость с продуктами EKF-Plast - можно использовать с аналогичными фитингами и соединителями

Ограничения применения

• Не предназначена для наружной прокладки под открытым небом - UV-стабилизаторы отсутствуют, материал со временем теряет прочность на солнце
• Не выдерживает ударные нагрузки - нельзя использовать там, где есть риск давления или удара (например, в полу с тяжелым оборудованием)
• Не подходит для прямого бетонирования - требуется защита от сдавливания, лучше использовать в штробах с последующей заделкой
• Максимальный внешний диаметр 16 мм ограничивает количество кабелей - для многожильных систем (>5 кабелей) нужна труба больше 20 мм
• Не рассчитана на частую перегибку после монтажа - статический радиус изгиба 48 мм не должен превышаться

Примеры использования

• Прокладка сети освещения в квартире - от распределительной коробки к точкам света
• Скрытая прокладка кабелей Ethernet и видеонаблюдения в офисе
• Подключение розеток в новостройке с бетонными стенами
• Запуск кабелей в чердачных перекрытиях или между потолочными плитами
• Монтаж сигнализации в учебных заведениях с ограниченным доступом к стенам

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 10,7 мм был достаточен для вашего кабеля - используйте таблицу заполнения (не более 40% свободного объема)
• При работе в углах и изгибах соблюдайте минимальный радиус 48 мм - иначе труба может треснуть
• Для длинных трасс (более 20 м) используйте несколько бухт и соединяйте их с помощью муфт EKF-Plast
• Не применяйте эту трубу вместо металлорукава - она не выдержит механические нагрузки от оборудования
• Храните бухту в сухом месте, избегайте длительного воздействия прямого солнца даже перед монтажом
• Артикул tg-z-16 часто заказывают вместе с клеммными коробками EKF PROxima - они подходят друг к другу по размеру и цвету
