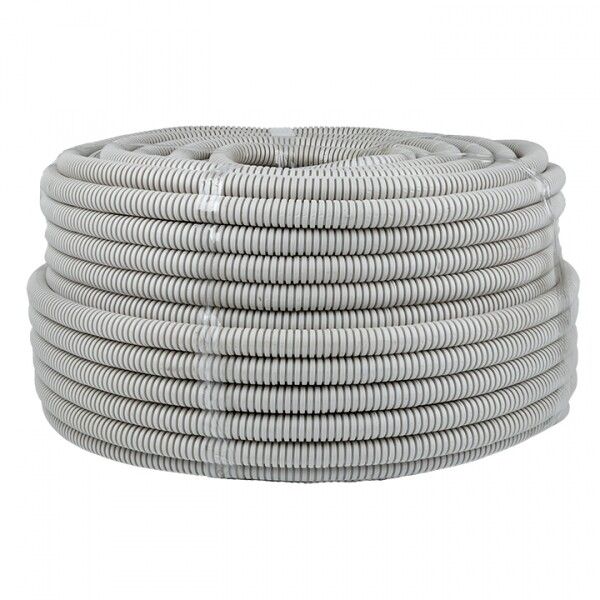

Труба гофрированная ПВХ d20мм с протяжкой сер. (уп.100м) Plast PROxima EKF tg-z-20

Труба гибкая гофрированная ПВХ d20мм с протяжкой серая (100м) от EKF - это готовая кабеленесущая система для внутренней прокладки проводов и кабелей в зданиях. Благодаря гибкости, наличию протяжки и защите IP55, она упрощает монтаж и обеспечивает безопасную эксплуатацию в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Труба гибкая гофрированная ПВХ d20мм с протяжкой серая (100м) предназначена для скрытой прокладки силовых и слаботочных кабелей внутри помещений: жилых домов, офисов, производственных цехов, административных зданий. Подходит для прокладки в стенах, перегородках, потолках, штробах и каналах. Используется там, где требуется защита кабеля от внешних воздействий, но невозможна установка жестких каналов.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,1 мм - позволяет пропускать кабели до 8–10 мм в диаметре
• Материал: ПВХ с самозатухающими свойствами - не поддерживает горение
• Длина бухты: 100 метров - оптимальна для крупных объектов и минимизации стыков
• Температурный диапазон: от –40 C до +60 C - работает в холодных и нагреваемых средах
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус при фиксированном изгибе
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Прочность на разрыв: 100 Н - выдерживает небольшие механические нагрузки
• Цвет: серый - соответствует стандартному цвету электроустановочных изделий
• Не содержит галогенов - при горении не выделяет токсичных паров
• Обшивка: отсутствует - легкий вес и высокая гибкость

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d20мм с протяжкой серая (100м) совместима со всеми типами кабелей: NYM, VVG, КГ, UTP, коаксиальные, сигнальные. Протяжка уже встроена - её можно использовать для затяжки кабеля без дополнительных инструментов. Для фиксации применяют хомутики, клипсы или крепления на расстоянии не более 1 м друг от друга. Учитывайте посадочный диаметр 20 мм - подбирайте фитинги и переходники с таким же наружным размером. Не рекомендуется применять в местах постоянного давления или частого изгибания ниже 60 мм радиуса.

Безопасность и стандарты

Изготовлена из самозатухающего ПВХ, что снижает риск распространения пламени при коротком замыкании. Соответствует требованиям безопасности для внутреннего монтажа в помещениях. Отсутствие галогенов делает её безопаснее при возможном возгорании - меньше токсичных выбросов. Степень защиты IP55 обеспечивает надежную работу в помещениях с повышенной влажностью - например, в подвалах, кухнях, санузлах.

Преимущества

• Уже оснащена протяжкой - экономит время при прокладке кабеля
• Высокая гибкость - легко проходит через сложные маршруты без дополнительных угловиков
• Электроизоляция - материал не проводит ток, снижает риск поражения при повреждении изоляции кабеля
• Защита от механических ударов и истирания - особенно важно при прокладке в труднодоступных местах
• Легко режется обычными ножницами - не требует специального инструмента

Ограничения применения

• Не предназначен для наружной прокладки - не рассчитана на длительное UV-воздействие
• Не используется в местах с постоянным механическим давлением (например, под колесами транспорта)
• Запрещено применять при температурах выше +60 C - материал теряет форму и прочность
• Не подходит для прямого бетонирования - нужна защита от деформаций при усадке
• Не следует использовать в качестве основной несущей конструкции - только как защитную оболочку

Примеры использования

• Прокладка кабеля питания для светильников в потолке офисного помещения
• Скрытая прокладка сетевых кабелей в стене между этажами
• Подключение датчиков движения и систем безопасности в коридорах
• Монтаж силового кабеля к станкам в цеху с ограниченным доступом
• Прокладка кабелей в штробы после демонтажа старой проводки

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был больше суммарного диаметра всех прокладываемых кабелей - заполнение не должно превышать 40%
• При работе в сыром помещении используйте герметичные ответвители и муфты - даже при IP55 соединения остаются уязвимыми
• Не растягивайте трубу при монтаже - это снижает прочность и может повредить протяжку
• Для длинных трасс (>30 м) рекомендуется делать контрольные точки - так проще будет диагностировать и менять кабель
• Артикул tg-z-20 от EKF PROxima - один из самых популярных решений для бытового и коммерческого монтажа; всегда есть в наличии и хорошо сочетается с другими элементами серии
