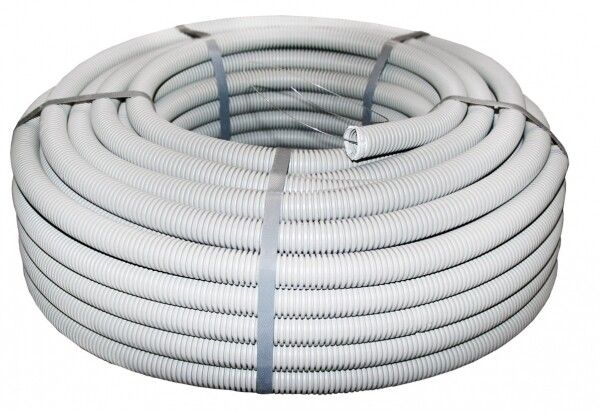

Труба гофрированная ПВХ d25мм с протяжкой сер. (уп.50м) Plast PROxima EKF tg-z-25

Труба гибкая гофрированная ПВХ d25мм с протяжкой серая (50м) от EKF - это готовая кабеленесущая система для внутренней прокладки проводов и кабелей в зданиях. Благодаря гибкости, наличию протяжки и защите IP55, она упрощает монтаж в труднодоступных местах и обеспечивает безопасную работу в условиях повышенной влажности и пыли.

Назначение и область применения

Труба гибкая гофрированная ПВХ d25мм с протяжкой серая (50м) предназначена для скрытой прокладки силовых и слаботочных кабелей внутри зданий: жилых домов, офисов, производственных помещений, объектов инфраструктуры. Подходит для прокладки в стенах, перегородках, потолках, штробах и каналах. Используется там, где требуется защита кабеля от механических воздействий, влаги и пыли, а также необходима гибкость для прохождения через изгибы и препятствия.

Технические характеристики

• Наружный диаметр: 25 мм
• Внутренний диаметр: 18,3 мм - позволяет пропускать кабели до 1–2 единиц среднего сечения (например, 2×2,5 мм2 или 3×1,5 мм2)
• Длина бухты: 50 метров - оптимальна для крупных участков прокладки без стыков
• Материал: ПВХ с самозатухающими свойствами - не поддерживает горение, снижает риск возгорания при КЗ
• Степень защиты: IP55 - защита от пыли и струй воды, подходит для влажных помещений (санузлы, кухни, цеха)
• Температурный диапазон: от –40 C до +60 C - работает в холодных и нагреваемых зонах
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус при фиксированном изгибе
• Прочность на разрыв: 100 Н - выдерживает небольшие нагрузки при монтаже, но не рассчитана на значительные механические усилия
• Цвет: серый - соответствует стандартному цвету для электромонтажных систем
• Без галогенов - при горении не выделяет токсичных газов, что важно для закрытых пространств
• Обшивка: отсутствует - легче и дешевле, чем с металлической или текстильной оболочкой

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d25мм с протяжкой серая (50м) совместима со всеми типами кабелей: NYM, VVG, PVS, FTP, UTP, а также с медными и алюминиевыми жилами. Установка выполняется вручную без специального инструмента:

• Протяжка уже встроена - достаточно закрепить один конец, продеть кабель через трубу и потянуть за протяжку
• Изгибается вручную - соблюдайте минимум 75 мм радиуса изгиба, чтобы не повредить стенки
• Фиксируется хомутиками, клипсами или в кабель-каналах - не требует клея или сварки
• Подключается к распределительным коробкам через переходники EKF PROxima (совместимые по диаметру)

Безопасность и стандарты

Труба изготовлена из самозатухающего ПВХ, соответствует требованиям безопасности при коротком замыкании. Отсутствие галогенов снижает опасность при возгорании. Степень защиты IP55 гарантирует надежную работу в условиях пыли и брызг воды. Соответствует ГОСТ Р 50571 и нормам ПУЭ для внутренних электромонтажных работ.

Преимущества

• Встроенная протяжка экономит время при прокладке - не нужна отдельная леска или трос
• Высокая гибкость позволяет прокладывать трассы даже в ограниченных пространствах
• Защита IP55 делает её пригодной для влажных и запылённых зон
• Самозатухающий материал снижает риск распространения пламени
• Легкий вес и отсутствие обшивки упрощают транспортировку и обращение
• Совместима с серией EKF PROxima - легко подобрать фитинги и соединители

Ограничения применения

• Не предназначен для наружной прокладки - не выдерживает длительного UV-излучения
• Не используется в местах с постоянным давлением, ударными нагрузками или движущимися механизмами
• Не рекомендуется для прокладки в бетонных плитах без дополнительной защиты - при заливке возможна деформация
• Не подходит для прокладки высоковольтных линий выше 1000 В - только для бытовых и низковольтных сетей
• Прочность на разрыв 100 Н - нельзя использовать как несущую конструкцию или для подвески

Примеры использования

• Прокладка кабеля питания для розеток в кирпичной стене с штробой
• Скрытая прокладка сигнальных кабелей CCTV в потолочном пространстве
• Монтаж Ethernet-кабелей в офисных перегородках
• Прокладка кабелей управления в автоматических линиях на заводе
• Устройство временной электропроводки на стройплощадке

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 18,3 мм достаточен для вашего кабеля - не перегружайте трубу более чем двумя жилами
• При изгибе используйте направляющие формы или рукава - так сохранится форма гофры и не будет сплющивания
• На длинных участках (>15 м) добавьте контрольные точки крепления каждые 1–1,5 м - предотвратите провисание
• Для выхода из стены или потолка используйте пластиковые муфты EKF PROxima - они обеспечивают герметичность и защиту от острых краёв
• Храните бухту в сухом месте при температуре выше 0 C - при низких температурах ПВХ становится хрупким
• Выбирайте эту модель, когда важны скорость монтажа и доступная цена - для ответственных участков с высокой механической нагрузкой лучше взять металлорукав
