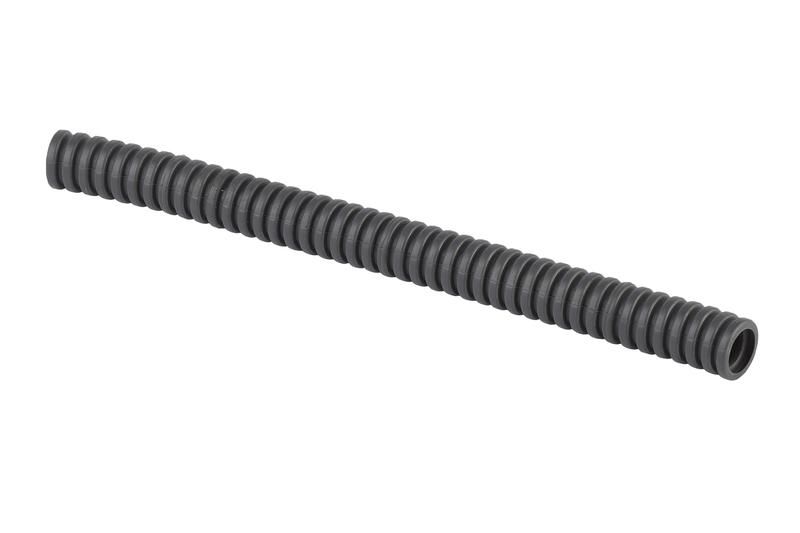

Труба гофрированная ПА 16 мм темно-серая безгалогенная трудногорючая (FRHF) с зондом легкая(100 м) - 91601НГ TYCO

Труба гофрированная полиамидная Ruvinil 91601нг предназначена для защиты и организации прокладки кабелей в условиях повышенной механической нагрузки и агрессивной среды. Её легкая конструкция, трудногорючесть и отсутствие галогенов делают её подходящим решением для промышленного оборудования, систем автоматизации и помещений с высокими требованиями к пожарной безопасности.

Назначение и область применения

Труба гофрированная полиамидная Ruvinil 91601нг используется для прокладки силовых и слаботочных кабелей внутри машин, на конвейерах, в щитах управления, на производственных линиях и в других местах, где требуется устойчивость к изгибу, истиранию и химическому воздействию. Подходит для установки в помещениях с ограниченным доступом воздуха - например, в закрытых корпусах, транспорте, энергообъектах и медицинском оборудовании.

Технические характеристики

• Материал: полиамид (ПА) - прочный, устойчивый к перепадам температур и химическим веществам
• Диаметр: 16 мм - оптимальный для групп кабелей до 4–6 шт. сечением до 2,5 мм2 каждый
• Цвет: темно-серый - снижает видимость загрязнений, соответствует промышленному дизайну
• Тип: безгалогенная (HALOGEN FREE) - при горении не выделяет токсичных газов
• Горючесть: трудногорючая (FRHF) - самозатухающая, не распространяет пламя
• Длина: 100 метров - бухта для удобной транспортировки и раскроя
• Конструкция: с зондом - позволяет протягивать провода через трубу без предварительной подготовки
• Вес: легкая - снижает нагрузку на крепления и упрощает монтаж

Совместимость и монтаж

Труба Ruvinil 91601нг совместима со всеми типами кабелей: силовые, сигнальные, Ethernet, USB, датчиков. Монтаж выполняется вручную: труба легко гнётся, фиксируется хомутами, клипсами или в специальных направляющих. Зонд уже встроен - достаточно зафиксировать кабель на конце зонда и протянуть его внутрь. Для резки используйте ножницы по металлу или специальный резак - край остаётся ровным, без заусенцев.

Безопасность и стандарты

Труба соответствует требованиям к материалам для применений с высокой пожарной безопасностью. Отсутствие галогенов обеспечивает соответствие нормам IEC 60754-1/2 и EN 50267-2-1. Трудногорючий состав (FRHF) подтверждает класс горючести V-0 по UL 94. Применима в зонах с запретом на выделение дыма и токсинов - например, в метро, больницах, серверных и подземных объектах.

Преимущества

• Высокая усталостная прочность - выдерживает многократные изгибы без трещин
• Устойчивость к маслам, смазкам и большинству промышленных жидкостей
• Зонд исключает необходимость использования протяжек и лассо
• Легкий вес - экономит время и усилия при прокладке длинных маршрутов
• Не требует дополнительной термоизоляции или экранирования

Ограничения применения

Труба Ruvinil 91601нг не предназначена для открытой прокладки под прямыми солнечными лучами - УФ-излучение со временем снижает эластичность материала. Также не рекомендуется использовать в контакте с растворителями на основе ароматических углеводородов (бензол, толуол). Температурный диапазон: от –40C до +125C - выход за эти границы может повредить стенки трубы.

Примеры использования

• Защита кабелей датчиков на роботизированных участках сборочного конвейера
• Прокладка сигналов управления в станках ЧПУ с частыми циклами движения
• Изоляция проводов в системах освещения и аварийной сигнализации в метро
• Обвязка кабелей в щитах управления с плотной компоновкой
• Перемещаемые элементы в пищевой промышленности - благодаря отсутствию галогенов допущена к использованию в зонах, где возможен контакт с продуктами

Практические советы

• При прокладке в жестких каналах - проверьте радиус изгиба: минимальный - 8×диаметр = 128 мм
• Для быстрой замены кабеля - оставляйте запас длины трубы на 10–15%, чтобы можно было потянуть её назад
• При работе в холодном климате - перед монтажом выдержите бухту при комнатной температуре 1–2 часа
• Не перетягивайте хомуты - давление свыше 0,5 Нм может деформировать гофру
• Храните в сухом месте, избегая длительного контакта с водой - хотя IP67 не указан, постоянное погружение не предусмотрено конструкцией
