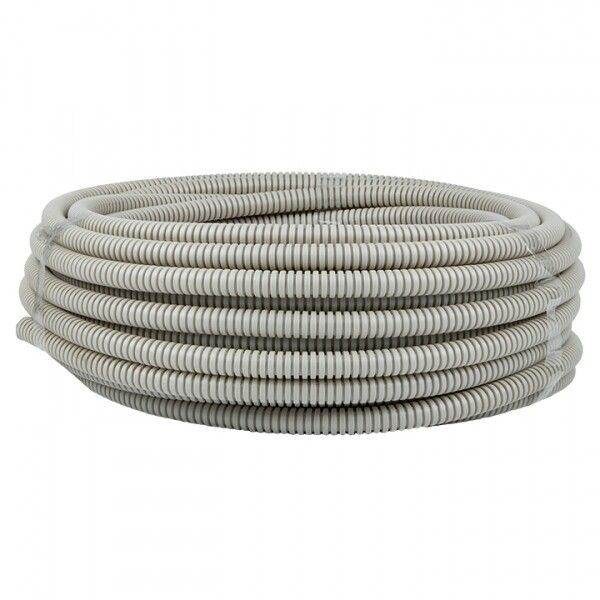

Труба гофрированная ПВХ d16мм с протяжкой сер. (уп.25м) Plast PROxima EKF tg-z-16-25n

Труба гибкая гофрированная ПВХ диаметр 16 мм с протяжкой (25 м) от EKF - надежная кабеленесущая система для внутренней прокладки проводов и кабелей в зданиях. Артикул tg-z-16-25n обеспечивает быстрый монтаж благодаря встроенной протяжке и устойчив к механическим нагрузкам, температурным перепадам и влаге.

Назначение и область применения

Труба гибкая гофрированная ПВХ диаметр 16 мм с протяжкой (25 м) предназначена для скрытой прокладки силовых и слаботочных кабелей внутри помещений: жилых домов, офисов, производственных цехов, административных зданий. Подходит для прокладки в стенах, потолках, полу, штробах и каналах. Гофра защищает кабели от повреждений при монтаже и последующей эксплуатации.

Технические характеристики

• Материал: ПВХ - самозатухающий, не поддерживающий горение
• Наружный диаметр: 16 мм - соответствует номинальному диаметру, позволяет легко вводить кабель до 10–12 мм2
• Длина: 25 метров в одной бухте - оптимальна для длинных трасс без соединений
• Степень защиты IP55: защита от пыли и струй воды - подходит для сырых помещений (ваннные, кухни, подвалы)
• Температура эксплуатации: от –40 C до +60 C - работает в холодных и теплых условиях
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус при установке без деформации
• Прочность на разрыв: 100 Н - выдерживает усилие при натяжении во время монтажа
• Цвет: серый - стандартизирован для легкой идентификации
• Обшивка: отсутствует - снижает стоимость и вес, но требует осторожности при транспортировке
• Содержание галогенов: да - при горении выделяет токсичные вещества; не рекомендуется для мест с высокими требованиями к безопасности дыма

Совместимость и монтаж

Труба гибкая гофрированная ПВХ диаметр 16 мм с протяжкой (25 м) совместима с любыми кабелями и проводами, подходящими по внешнему диаметру - например, ВВГнг, NYM, КГ, UTP, коаксиальные и сигнальные линии. Встроенная протяжка позволяет легко заправить кабель без дополнительных инструментов. Для фиксации используйте хомуты или крепления через каждые 1–1,5 м. Не применяйте клеевые соединители - гофра не рассчитана на герметизацию.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что снижает риск распространения пламени при коротком замыкании. Соответствует требованиям к кабеленесущим системам для внутреннего монтажа. Однако класс воспламеняемости по UL94 указан как “Прочее” - официальная сертификация по этому стандарту отсутствует. Учитывайте наличие галогенов: при пожаре возможно выделение едких паров - не используется в закрытых системах вентиляции или людских проходах повышенной опасности.

Преимущества

• Удобная протяжка ускоряет прокладку кабеля - не нужна отдельная леска или металлический трос
• Эластичность материала позволяет прокладывать трубу по сложному контуру без изгибателей
• Высокая механическая прочность защищает кабель от ударов и сдавливания
• Электроизоляционные свойства ПВХ обеспечивают безопасную работу даже при случайном контакте с токоведущими частями
• Не требует специальных аксессуаров для базовой прокладки - экономия времени и бюджета

Ограничения применения

• Не предназначен для наружной прокладки - материал чувствителен к УФ-излучению
• Не использовать в местах постоянного воздействия открытого огня или высоких температур выше +60 C
• Запрещено применять в системах с требованием к негалогенному составу (например, метро, больницы, суда)
• Не следует использовать там, где есть риск сильного давления или среза - гофра не выдерживает точечных нагрузок
• Не подходит для прямого бетонирования - требуется защита от цементного раствора

Примеры использования

• Прокладка кабеля питания для розеток и светильников в стене квартиры
• Скрытая прокладка сетевых кабелей (Cat5e/Cat6) между этажами офисного здания
• Защита кабелей управления на станках в цеху с ограниченным пространством
• Подключение датчиков и контроллеров в системах автоматизации
• Монтаж слаботочных линий в деревянных конструкциях - благодаря диэлектрическим свойствам ПВХ

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был больше суммарного диаметра всех кабелей минимум на 20%
• При изгибе соблюдайте минимальный радиус 48 мм - иначе гофра потеряет форму и защитные свойства
• Не растягивайте трубу при укладке - это снижает ее гибкость и увеличивает риск разрыва
• Для длинных участков (>15 м) используйте несколько бухт с соединением через муфты - протяжка теряет эффективность
• Храните бухту в сухом месте, избегая прямого солнца - даже при наличии IP55, долгое УФ-воздействие снижает срок службы
• Артикул tg-z-16-25n от EKF PROxima - идеальный выбор для типового жилищного и коммерческого монтажа, когда важны скорость и цена
