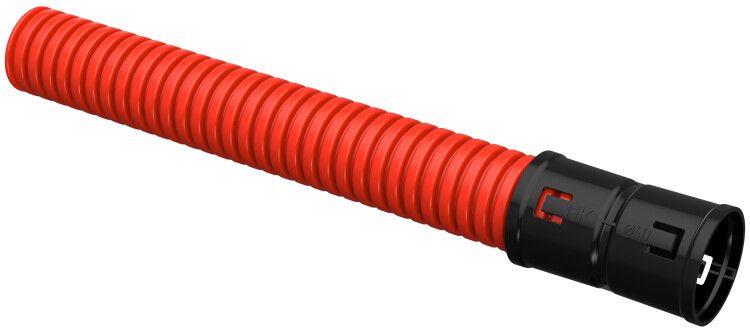

Труба гофрированная двустенная ПНД гибкая d40мм красн. (уп.100м) IEK CTG12-040-K04-100-R

Труба гофрированная двустенная из полиэтилена низкого давления (ПНД) d=40 мм красная (100 м) от бренда IEK (ИЭК), артикул ctg12-040-k04-100-r, предназначена для защиты кабелей от механических нагрузок и внешних воздействий. Эта труба сочетает прочность, эластичность и долговечность, что делает её надёжным решением для прокладки коммуникаций в сложных условиях.

Назначение и область применения

Труба используется для защиты силовых, информационных, сигнальных и телекоммуникационных кабелей. Подходит для прокладки в земле, в каналах, на открытых участках, внутри стен и перекрытий. Часто применяется в строительстве дорожной инфраструктуры, объектах ЖКХ, энергетике, аэропортах и промышленных объектах. Благодаря высокой устойчивости к химическим веществам и перепадам температур, труба сохраняет целостность даже в агрессивной среде.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, УФ-излучению и большинству химических реагентов
• Наружный диаметр: 40 мм
• Внутренний диаметр: 31,7 мм - обеспечивает достаточное пространство для прокладки нескольких кабелей
• Длина: 100 метров - позволяет минимизировать количество соединений при длинных трассах
• Номинальная кольцевая жесткость: 21,0 кПа - соответствует требованиям для подземной прокладки
• Степень сжатия: 450 Н - выдерживает значительные нагрузки без деформации
• Диапазон рабочих температур: от –55 C до +60 C - работает в суровом климате, включая холодные регионы России
• Срок службы: 50 лет - гарантирует длительную эксплуатацию без замены
• Форма: внешняя поверхность - ребристая (гофрированная), внутренняя - гладкая; снижает трение при протяжке кабеля
• Цвет: красный - стандартизированная цветовая маркировка для быстрой идентификации
• Исполнение: эластичное - легко гнётся без потери формы, удобно при проходе через изгибы и препятствия
• Наличие протяжки: да - встроенный стальной трос для упрощённой затяжки кабелей

Совместимость и монтаж

Труба совместима с любыми типами кабелей: силовые, медные и оптоволоконные, сигнальные и управления. Для монтажа достаточно продеть кабель через встроенную протяжку - это исключает необходимость в специальных инструментах. Гофра легко фиксируется в распределительных коробках, шахтах и колодцах с помощью стандартных зажимов. Учитывайте посадочный диаметр 40 мм при выборе фитингов и переходников. Монтаж возможен как вручную, так и с применением механизированных методов - например, при горизонтальном бурении.

Безопасность и стандарты

Труба соответствует требованиям к материалам для прокладки кабельных линий в соответствии с ГОСТ и нормами ПУЭ. Отсутствие металлических элементов в корпусе исключает риск коррозии и образования электрохимической активности. Красный цвет соответствует рекомендациям по цветовой маркировке для кабельных каналов. Серия ELASTA от IEK прошла сертификацию на соответствие экологическим и безопасностным стандартам.

Преимущества

• Высокая ударопрочность благодаря двухслойной структуре: гофрированная наружная оболочка поглощает нагрузки, гладкий внутренний слой защищает кабели от abrasion
• Легкость веса - упрощает транспортировку и монтаж
• Гибкость - можно прокладывать с радиусом изгиба менее 8D без повреждений
• Встроенная протяжка - экономит время при установке кабелей
• Долговечность - срок службы 50 лет снижает затраты на обслуживание
• Устойчивость к влаге, солям, щелочам и нефтепродуктам - идеально для подземной прокладки

Ограничения применения

Труба не предназначена для прямого контакта с открытым пламенем или высокотемпературными источниками (более +60 C). Не следует использовать в местах постоянного механического воздействия свыше 450 Н (например, под массивными автомобильными дорогами без дополнительной защиты). Также не рекомендуется применять в качестве основной несущей конструкции - она служит только защитной оболочкой. При прокладке в песчаных грунтах требуется предварительная подготовка дна траншеи - наличие острых камней может повредить стенки трубы.

Примеры использования

• Подземная прокладка кабеля питания к дому от столба ЛЭП
• Закладка сетей связи между этажами многоквартирного дома
• Прокладка кабелей управления на автостоянке или в парковке
• Защита кабелей вдоль железнодорожного полотна
• Монтаж систем видеонаблюдения в промышленных цехах

Практические советы

• Перед монтажом проверьте целостность протяжки - при необходимости замените её на новую
• При прокладке в траншее используйте песчаную подушку толщиной 10–15 см - это предохранит трубу от повреждений
• Не допускайте резких перегибов - минимальный радиус изгиба должен составлять не менее 320 мм
• При использовании в зимних условиях убедитесь, что кабель не имеет жёстких изгибов - ПНД становится более хрупким ниже –30 C
• Для соединения секций используйте муфты того же типа - лучше всего подходят комплекты от IEK серии ELASTA
• При работе с несколькими трубами одного цвета - помечайте концы этикетками, чтобы избежать путаницы при подключении
