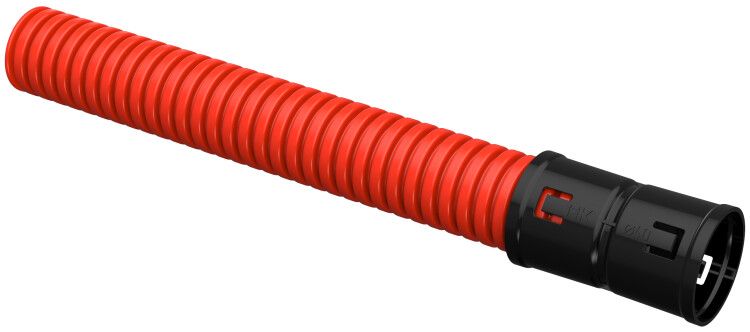

Труба гофрированная двустенная ПНД гибкая d40мм красн. (уп.150м) IEK CTG12-040-K04-150-R

Труба гофрированная двустенная ПНД IEK (ИЭК) артикул ctg12-040-k04-150-r предназначена для защиты кабелей в электромонтажных работах. Её эластичная двухслойная конструкция обеспечивает надёжную изоляцию от механических нагрузок и внешних воздействий, а длина бухты 150 метров позволяет минимизировать стыки при прокладке.

Назначение и область применения

Труба гофрированная двустенная ПНД IEK используется для защиты кабельных линий: силовых, информационных, сигнальных и связевых. Подходит для прокладки в земле, внутри стен, в штробах, каналах, коллекторах и других закрытых пространствах. Часто применяется в строительстве объектов инфраструктуры - дорог, аэропортов, ЖКХ, энергообъектов и телекоммуникационных сетях.

Технические характеристики

• Наружный диаметр: 40 мм
• Внутренний диаметр: 32 мм - позволяет легко протянуть кабели сечением до 16–20 мм2
• Материал: полиэтилен низкого давления (ПНД) - устойчив к влаге, химически инертен
• Форма: наружная поверхность - ребристая, внутренняя - гладкая; снижает трение при протяжке проводов
• Степень сжатия: 450 Н - выдерживает значительные нагрузки при уплотнении грунта или заливке бетоном
• Диапазон рабочих температур: от –55 C до +60 C - сохраняет эластичность даже в суровом климате
• Срок службы: 50 лет - долговечность при правильной установке
• Степень защиты IP40 - предотвращает попадание твердых частиц крупнее 1 мм, но не защищает от воды
• Длина бухты: 150 м - оптимальна для длинных трасс без лишних соединений
• Цвет: красный - стандартизирован для визуального отличия от труб других систем
• Наличие протяжки: да - встроенный стальной трос облегчает затяжку кабеля
• Пожаробезопасность: распространяет горение - не рекомендуется для открытой прокладки в местах с высоким риском возгорания

Совместимость и монтаж

Труба совместима с фитингами и соединителями серии ELASTA от IEK. Для монтажа используются обычные ручные инструменты: ножницы по пластикам, плоскогубцы, клеммы. Гофра легко гнётся радиусом не менее 180 мм - подходит для сложных маршрутов. Установка возможна как вручную, так и с применением специальных устройств для протяжки. Кабель заводится через встроенную протяжку - не требует дополнительных элементов.

Безопасность и стандарты

Соответствует требованиям к электромонтажным трубам для скрытой прокладки. Стандарт IP40 соответствует ГОСТ Р 50571.5.52. Отсутствие самозагасания означает, что труба не является пожаробезопасной - её нельзя использовать в помещениях с повышенными требованиями к огнестойкости (например, в лифтовых шахтах, кабельных тоннелях без противопожарной защиты).

Преимущества

• Гладкий внутренний канал снижает усилие при протяжке кабелей
• Высокая прочность на сжатие (450 Н) - не деформируется при засыпке грунтом
• Устойчивость к перепадам температур - работает в холодных регионах
• Встроенная протяжка экономит время при монтаже
• Долгий срок службы - не требует замены в течение всего срока эксплуатации объекта

Ограничения применения

• Не предназначен для прокладки на открытом воздухе без дополнительной защиты - материал не устойчив к УФ-излучению
• Не допускается использование в местах с открытым огнем или высокими температурами выше +60 C
• IP40 не обеспечивает защиту от влаги - не подходит для сырых помещений без герметизации входов/выходов
• Не следует применять в качестве основной конструктивной трубы для несущих нагрузок - только как защитную оболочку

Примеры использования

• Прокладка силового кабеля от распределительного щита к бытовому оборудованию в частном доме
• Закладка кабелей связи между этажами многоквартирного дома
• Подземная прокладка кабелей освещения в парках и дворах
• Монтаж контрольных линий на производственных участках с высокой вибрацией
• Обустройство кабельных трасс в дорожных насыпях и на автостоянках

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы (32 мм) был достаточен для суммарного сечения всех протягиваемых кабелей - не более 40% заполнения
• На выходах из трубы используйте переходники или муфты - это предотвратит порезы изоляции кабеля
• При прокладке в бетоне или грунте убедитесь, что место прохождения не будет подвергаться точечному давлению (например, от камней)
• Для длительных трасс разбивайте участки на секции по 50–70 м - так удобнее контролировать протяжку
• Красный цвет трубы помогает отличить её от водопровода или газовой трубы - соблюдайте цветовое кодирование при совмещённых трассах
