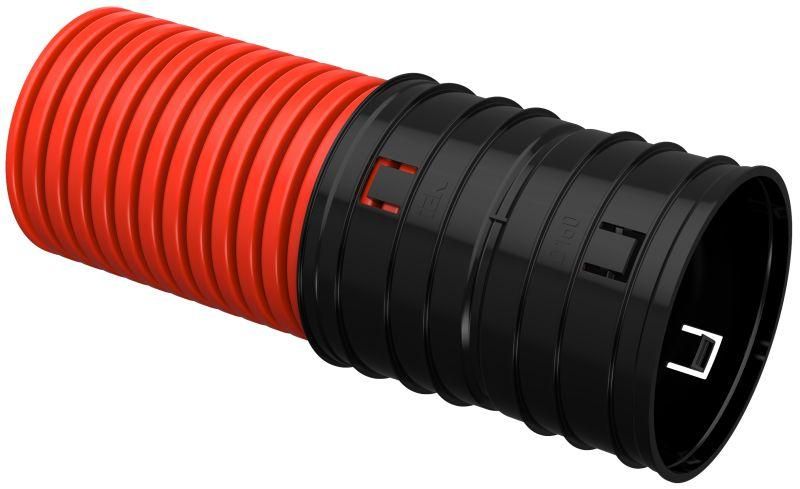

Труба гофрированная двустенная ELASTA 200 мм, ПНД, красная IEK (ИЭК) CTG12-200-K04-025-R

Труба гофрированная двустенная ПНД IEK (ИЭК) артикула ctg12-200-k04-025-r предназначена для защиты кабелей в условиях повышенных нагрузок и агрессивной среды. Эластичная конструкция с внутренней протяжкой упрощает прокладку проводов, а красный цвет обеспечивает визуальное отличие от других коммуникаций.

Назначение и область применения

Труба используется для защиты силовых, информационных и сигнальных кабелей от механических повреждений, влаги, химических веществ и внешних воздействий. Подходит для прокладки в земле, в каналах, под дорожным покрытием, внутри стен и перекрытий. Часто применяется в электромонтажных работах на объектах жилищно-коммунального хозяйства, транспортной инфраструктуры (дороги, аэропорты), энергетике и телекоммуникациях.

Технические характеристики

• Наружный диаметр: 200 мм
• Внутренний диаметр: 171,6 мм - позволяет легко протянуть несколько кабелей одновременно
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, химически инертен
• Длина бухты: 25 метров - удобна для транспортировки и монтажа на участках средней протяжённости
• Рабочий температурный диапазон: от –55 C до +60 C - сохраняет эластичность даже в суровых климатических условиях
• Кольцевая жесткость: 450 Н (эквивалентно 6,0 кПа) - выдерживает давление грунта при закладке под дорогами и тротуарами
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не герметична против воды
• Форма: внешняя поверхность - ребристая (повышает прочность на изгиб), внутренняя - гладкая (облегчает протяжку кабеля)
• Наличие протяжки: да - встроенный шнур для легкой затяжки проводов без дополнительных инструментов
• Цвет: красный - стандартизирован для обозначения электрических коммуникаций
• Срок службы: 50 лет - при соблюдении условий эксплуатации
• Пожаробезопасность: материал распространяет горение - не предназначен для установки в местах с высокой пожарной опасностью без дополнительной защиты

Совместимость и монтаж

Труба совместима со всеми типами кабелей, используемых в электроустановках: силовые, контрольные, слаботочные, оптоволоконные. Для соединения секций используются фитинги и муфты того же типа (ПНД, класса IP40+). Монтаж возможен вручную - труба легко гнётся без нагрева благодаря эластичному исполнению. Укладка в траншею требует подготовки основания: исключить острые камни и неровности, чтобы не повредить стенки. Протяжка кабеля осуществляется через встроенную верёвку - достаточно закрепить её на конце провода и потянуть.

Безопасность и стандарты

Труба соответствует требованиям к электромонтажным изделиям для открытой и скрытой прокладки. Серия ELASTA от IEK прошла сертификацию в рамках ГОСТ Р 50898 и соответствует рекомендациям ПУЭ для защиты кабельных линий. Однако, поскольку материал распространяет горение, применение в помещениях с повышенными требованиями к пожарной безопасности (например, в кабельных этажах, тоннелях, общественных зданиях) допускается только при наличии дополнительной огнеупорной защиты или замене на самозагасающие материалы.

Преимущества

• Высокая ударопрочность и долговечность благодаря двухслойной структуре
• Легкий вес - снижает трудозатраты при транспортировке и укладке
• Гладкая внутренняя поверхность минимизирует трение при протяжке кабелей
• Встроенная протяжка экономит время на монтаже - не нужны специальные инструменты
• Устойчивость к агрессивным почвам и химическим веществам - идеальна для подземной прокладки
• Ярко-красный цвет упрощает идентификацию и предотвращает случайное повреждение при земляных работах

Ограничения применения

• Не следует использовать в местах с постоянным контактом с открытым пламенем или высокими температурами выше +60 C
• IP40 не обеспечивает защиту от воды - нельзя применять в сырых помещениях, колодцах или там, где есть риск попадания жидкости
• Материал воспламеняемый - запрещено монтировать в системах, требующих негорючих материалов (по нормам пожарной безопасности некоторых объектов)
• Не подходит для прокладки вблизи источников сильного UV-излучения без дополнительной защиты - ПНД со временем теряет эластичность под прямыми солнечными лучами
• Запрещается использование в качестве несущего элемента - труба не рассчитана на подвеску или механическую нагрузку сверх указанной жесткости

Примеры использования

• Подземная прокладка кабеля питания к распределительному щиту на дачном участке
• Защита кабелей связи между корпусами на территории аэропорта
• Прокладка силового кабеля под автодорогой с использованием траншейной технологии
• Монтаж слаботочных линий (LAN, CCTV) в новостройке внутри песчаной подушки перед бетонированием
• Обустройство кабельных каналов в промышленных цехах с агрессивной средой (масло, влага, химикаты)

Практические советы

• Перед монтажом проверьте целостность протяжки - она должна свободно двигаться внутри трубы
• При укладке в траншею оставляйте запас длины (+5–10%) на изгибы и будущие ремонтные работы
• Для длинных трасс (>20 м) используйте смазку на основе силикона для облегчения протяжки нескольких кабелей
• Не перегибайте трубу радиусом менее 10×D (менее 2 м) - это может вызвать деформацию внутреннего канала
• При необходимости соединения нескольких секций - обязательно используйте муфты с уплотнением, чтобы избежать просыпания грунта
• При работе в холодную погоду (<–20 C) согрейте трубу руками перед изгибом - ПНД становится более хрупким
• Помните: красный цвет - сигнал для экскаваторщиков. Обозначьте маршрут трубопровода на плане и сообщите подрядчикам
