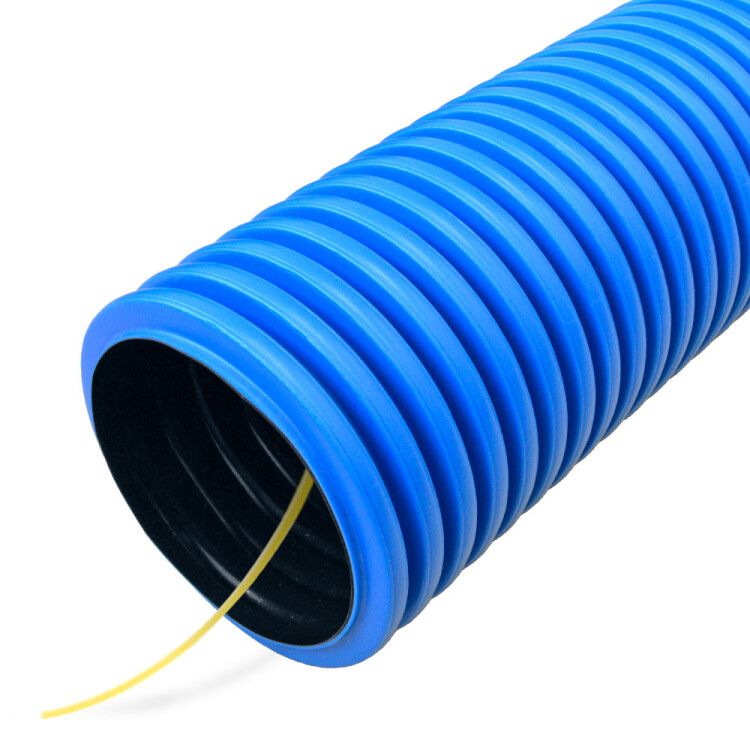

Труба гофрированная двустенная ПНД гибкая тип 450 (SN26) с/з синяя д50 (50м/уп) (муфта, 2 кольца) | PR15.0115 Промрукав Строитель

Труба гофрированная двустенная из полиэтилена низкого давления (ПНД) гибкая тип 450 (SN26) синяя диаметр 50 мм с зондом, 50 м в упаковке, с муфтой и 2 кольцами от Промрукав предназначена для защиты кабелей и проводов в сложных условиях прокладки - в земле, бетоне и других агрессивных средах. Гибкость, прочность и наличие зонда делают её удобной для монтажа даже в труднодоступных местах.

Назначение и область применения

Труба используется для защиты электрических кабелей и проводов от механических повреждений, влаги, химически активных веществ и внешних нагрузок. Подходит для прокладки в земле, внутри бетонных конструкций, в стяжках полов, при устройстве подземных коммуникаций и в системах, где требуется повышенная надёжность изоляции. Особенно эффективна там, где возможны осадки грунта, вибрации или сезонные перемещения почвы.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, УФ-излучению и большинству химикатов
• Наружный диаметр: 50 мм
• Внутренний диаметр: 39,2 мм - позволяет протянуть кабели до 30–35 мм в диаметре
• Тип: двустенная гофрированная труба - жёсткий наружный слой + эластичный внутренний
• Жесткость класса SN26 - выдерживает статические и динамические нагрузки, включая давление грунта
• Длина: 50 метров в одной бухте - снижает количество соединений при прокладке
• Цвет: синий - стандартизированная цветовая маркировка для визуального отличия от других коммуникаций
• Поверхность: ребристая - обеспечивает гибкость и сопротивление деформациям
• Наличие зонда: да - стальная проволока внутри трубы для облегчения протяжки кабеля
• Покрытие: необработанное - не требует дополнительной подготовки перед монтажом
• Исполнение: эластичное - легко гнётся без нагрева, сохраняет форму после изгиба

Совместимость и монтаж

Труба совместима с любыми кабелями и проводами, соответствующими внутреннему диаметру 39,2 мм. Для герметизации стыков рекомендованы муфты того же типа (в комплекте одна муфта). Кольца служат для фиксации трубы в штробах или при закреплении к опорам. Монтаж выполняется вручную: достаточно протянуть кабель через зонд, затем вставить трубу в нужное положение. Зонд остаётся внутри - он не требует удаления. Соединение участков происходит с помощью муфты - без клея или сварки. Минимальный радиус изгиба - около 300 мм, что позволяет прокладывать трубу в ограниченном пространстве.

Безопасность и стандарты

Труба изготовлена в соответствии с требованиями к материалам для скрытой прокладки кабелей. ПНД не выделяет токсичных веществ при нормальной температуре эксплуатации. Сертифицирована для работы в температурном диапазоне от –40 C до +40 C. Не поддерживает горение - самозатухающая при прекращении действия источника пламени. Соответствует требованиям ГОСТ Р 50820 и DIN EN 61386-24 для гофрированных труб в электроустановках.

Преимущества

• Высокая долговечность - срок службы более 50 лет благодаря устойчивости ПНД к старению
• Легкий вес - уменьшает усилия при транспортировке и монтаже
• Гибкость - не требует специальных инструментов для изгибов, можно прокладывать по криволинейным трассам
• Зонд в комплекте - ускоряет протяжку кабеля, исключает необходимость втягивания с помощью лебёдки
• Стандартная длина 50 м - минимизирует число стыков, снижает риск утечек и повреждений
• Устойчивость к сейсмическим колебаниям - сохраняет целостность при движении грунта

Ограничения применения

• Не предназначен для прямого контакта с открытым огнём или высокотемпературными поверхностями (>+40 C длительно)
• Не следует использовать в местах постоянного перегиба с радиусом менее 300 мм - это может вызвать микротрещины
• Не рассчитана на давление жидкостей под напором - применяется только как защитная оболочка, не как трубопровод
• При прокладке в агрессивных химических средах (например, нефтепродукты, растворители) необходимо проверить совместимость материала с конкретным веществом
• Зонд не заменяет силовой кабель - нельзя подавать напряжение через него

Примеры использования

• Прокладка силового кабеля от щита к насосной станции в бетонной стяжке пола
• Защита контрольных кабелей на конвейере в цеху с вибрациями
• Подземная прокладка кабеля между зданиями с последующей засыпкой грунтом
• Монтаж сигнализационных и управляющих линий в стене с последующей штукатуркой
• Прокладка в канализационных колодцах, где есть риск попадания воды и грязи

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был больше суммарного диаметра всех протягиваемых кабелей - запас 10–15% предпочтителен
• При использовании нескольких участков трубы - всегда используйте входящую в комплект муфту; не заменяйте её самодельными соединениями
• Кольца крепите на расстоянии 1–1,5 м друг от друга - этого достаточно для удержания трубы в бетоне или штробе
• При работе зимой - не допускайте резких ударов по трубе при низких температурах: ПНД становится хрупче ниже –20 C
• Если зонд оборвался - не пытайтесь восстановить его. Лучше заменить участок трубы или использовать другой метод протяжки
• При прокладке в бетоне - убедитесь, что труба полностью покрыта раствором, без воздушных прослоек - это предотвратит образование трещин при усадке
