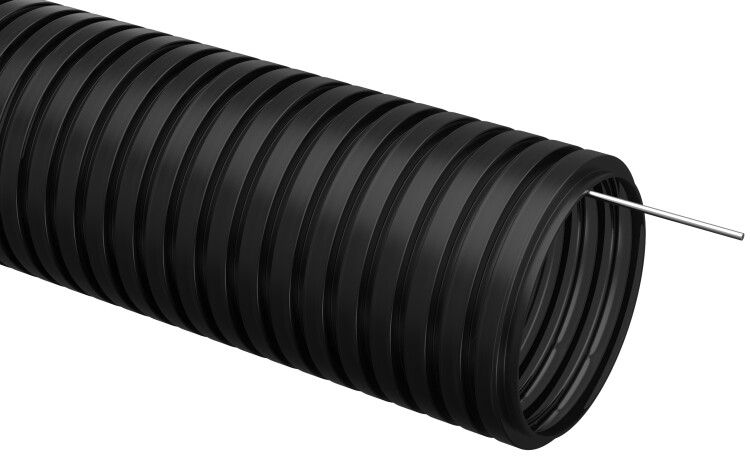

Труба гофрированная ПНД d25мм с протяжкой черн. (уп.10м) IEK CTG20-25-K02-010-1

Труба гибкая гофрированная ПНД d 25 мм с протяжкой (10 м) черная от IEK (ИЭК) - lightweight-решение для скрытой прокладки кабелей в стяжках, штробах и пустотах. Артикул ctg20-25-k02-010-1 подходит для электромонтажа в жилых, офисных и общественных зданиях.

Назначение и область применения

Труба гибкая гофрированная ПНД d 25 мм с протяжкой (10 м) черная используется для защиты и прокладки электрических кабелей: силовых, слаботочных и информационных. Применяется при скрытой проводке внутри стен, полов, перегородок - например, в штробах после заливки стяжки или в пустотах между плитами. Подходит для объектов любого типа: квартир, офисов, больниц, школ, производственных помещений. Особенно удобна при реконструкциях, где нельзя использовать жесткие каналы.

Технические характеристики

• Наружный диаметр: 25 мм
• Внутренний диаметр: 18,3 мм - позволяет пропускать до 3–4 кабелей сечением до 4 мм2 каждый
• Материал: полиэтилен низкого давления (ПНД) - устойчив к влаге, химически инертен
• Длина бухты: 10 метров - оптимальна для типового этажного монтажа
• Температурный диапазон: от –40 C до +90 C - выдерживает перепады температур в неотапливаемых помещениях и нагрев от кабелей
• Прочность при сжатии: 320 Н - сохраняет форму под нагрузкой от стяжки или бетона
• Степень защиты IP40 - предохраняет от контакта с инструментами и частицами крупнее 1 мм, но не герметична
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Цвет: черный - маскирует грязь, не требует окраски
• Устойчивость к УФ-излучению: да - можно временно хранить на открытом воздухе
• Не содержит галогенов - при возгорании не выделяет токсичных паров
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПНД d 25 мм с протяжкой (10 м) черная совместима со всеми стандартными кабельными системами. Протяжка (шнур-тяга) уже установлена - её используют для затяжки кабеля через трубу. Монтаж выполняют вручную: труба легко режется ножом, гнётся без инструментов радиусом более 100 мм. Для фиксации применяются пластиковые хомуты или крепления к основанию. Не требует сварки или специальных соединителей. Диаметр 25 мм идеально сочетается с распределительными коробками и переходниками IEK серии ELASTA.

Безопасность и стандарты

Труба соответствует ТУ 2248-002-18461115-2010. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к проводам, но не защищает от попадания воды - не используйте во влажных зонах без дополнительной изоляции. По пожаробезопасности: материал распространяет горение - запрещено применять в местах с повышенным риском возгорания (например, рядом с печами, котлами, в кабельных каналах с высокой плотностью кабелей). Однако отсутствие галогенов снижает опасность при задымлении.

Преимущества

• Легкий вес - удобно транспортировать и работать одной рукой
• Гибкость - проходит через изломы, повороты, узкие ниши без усилий
• Протяжка в комплекте - экономит время при прокладке кабелей
• Устойчивость к УФ - допускает временное хранение на открытой площадке
• Высокая прочность при сжатии - не деформируется под бетонной стяжкой
• Долгий срок службы - не требует замены при нормальной эксплуатации

Ограничения применения

• Не предназначен для наружной прокладки под открытым небом длительное время - хотя устойчив к УФ, не рассчитана на механические удары и осадки
• Запрещено использовать в местах с постоянным воздействием открытого пламени, высоких температур (>90 C) или вблизи нагревательных элементов
• Не герметична - не подходит для прокладки в сырых помещениях (ванная, баня, подвал без гидроизоляции) без дополнительной оболочки
• Распространяет горение - не годится для кабельных трасс в эвакуационных путях, лифтовых shafts, тамбурах и других зонах с требованиями к нераспространению огня

Примеры использования

• Прокладка кабеля питания для розеток в новостройке - внутри стяжки пола
• Скрытая проводка для светильников в потолке из гипсокартона
• Прокладка Ethernet-кабелей в офисном здании - между этажами через технологические отверстия
• Монтаж сигнализации в детском саду - в стенах, чтобы исключить доступ детей к проводам
• Обновление старой проводки в квартире - труба легко вводится в существующую штробу

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 18,3 мм достаточен для количества и сечения кабелей - не перегружайте трубу
• При резке используйте острый нож - срез должен быть ровным, без заусенцев, которые могут повредить изоляцию кабеля
• Если труба проходит через металлические конструкции, наденьте защитные втулки - ПНД царапается о острые края
• Для длинных участков (>8 м) используйте протяжку дважды: сначала вставьте её в трубу, затем затяните кабель - так меньше риска заклинивания
• Артикул ctg20-25-k02-010-1 от IEK (ИЭК) совместим с фитингами серии ELASTA - выбирайте один бренд для всей системы
• Храните бухты в сухом месте, избегайте прямого солнца больше месяца - даже с УФ-защитой материал со временем теряет эластичность
