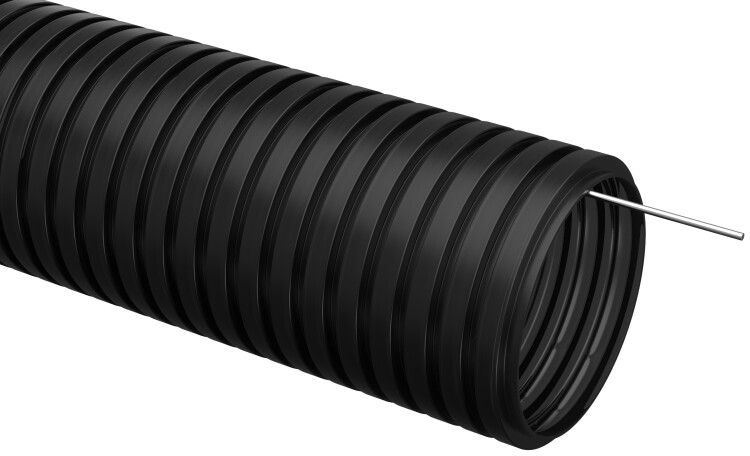

Труба гофрированная ПНД d25мм с протяжкой черн. (уп.25м) IEK CTG20-25-K02-025-1

Труба гибкая гофрированная ПНД d 25 мм с протяжкой (25 м) черная от IEK (ИЭК) - lightweight-решение для скрытой прокладки кабелей в стяжках, штробах и пустотах. Артикул ctg20-25-k02-025-1 подходит для электромонтажных работ в жилых, офисных и общественных зданиях.

Назначение и область применения

Труба гибкая гофрированная ПНД d 25 мм с протяжкой (25 м) черная используется для защиты и прокладки электрических кабелей: силовых, слаботочных и информационных. Применяется при строительстве и ремонте помещений - в квартирах, офисах, больницах, школах, на производствах. Подходит для укладки в бетонную стяжку пола, штробы в стене, за подвесными потолками и в других закрытых конструкциях. Не предназначен для открытой прокладки на улице или в местах с механическими нагрузками.

Технические характеристики

• Наружный диаметр: 25 мм
• Внутренний диаметр: 18,3 мм - позволяет пропускать кабели до 10–12 мм в диаметре
• Материал: полиэтилен низкого давления (ПНД) - устойчив к влаге, химически инертен
• Длина бухты: 25 метров - удобна для крупных участков прокладки
• Температурный режим эксплуатации: от –40 C до +90 C - выдерживает перепады температур в помещениях и в стяжке
• Степень защиты IP40 - предохраняет от контакта с проводниками и от твердых частиц размером более 1 мм, но не от воды
• Прочность при сжатии: 320 Н - выдерживает давление бетона при заливке стяжки
• Устойчивость к УФ-излучению: да - не теряет прочность при краткосрочном воздействии света во время монтажа
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Содержание галогенов: да - при возгорании выделяет токсичные газы; не применяется в местах с повышенными требованиями к безопасности дыма
• Распространение горения: да - материал горюч, не самозагасаемый
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПНД d 25 мм с протяжкой (25 м) черная оснащена внутренней протяжкой - стальной или пластиковой нитью, которая помогает затянуть кабель через трубу без усилий. Монтаж выполняется вручную: труба легко гнётся, не требует специальных инструментов. Для соединения с распределительными коробками используются фитинги с резьбой или зажимами. Диаметр 25 мм совместим с большинством стандартных клеммных коробок и переходников IEK (ИЭК). Не используйте трубу в местах с постоянным изгибом под углом менее 90° - это снижает срок службы.

Безопасность и стандарты

Труба соответствует ТУ 2248-002-18461115-2010, но не имеет сертификатов пожарной безопасности по ГОСТ Р 53315 или IEC 60332. Поскольку она распространяет горение и содержит галогены, её нельзя применять в лифтовых shafts, эвакуационных путях, детских учреждениях с высокими требованиями к дымообразованию и токсичности продуктов горения. Для таких объектов требуется труба с маркировкой FRHF или LSZH.

Преимущества

• Легкий вес - удобно транспортировать и манипулировать на высоте
• Высокая гибкость - проходит через сложные маршруты без изломов
• Наличие протяжки - экономит время при запуске кабелей
• Устойчивость к влаге и коррозии - не ржавеет, не разрушается в бетоне
• Долгий срок службы - 25 лет при правильной установке
• Подходит для автоматической укладки в стяжку - не деформируется под давлением

Ограничения применения

• Не использовать на открытом воздухе длительно - хотя есть УФ-защита, долгое воздействие солнца приведёт к хрупкости
• Запрещено применять в системах с возможностью прямого контакта с открытым пламенем
• Не подходит для помещений с нормами пожарной безопасности класса КМ0–КМ1 (например, больницы, ясли, метро)
• Не рассчитана на механические удары, давление свыше 320 Н, или частые изгибы под малым радиусом
• Не заменяет металлические трубы там, где нужна ЭМС-защита или антирадиационная экранировка

Примеры использования

• Прокладка кабеля питания для розеток в бетонной стяжке пола в новостройке
• Установка сетевых кабелей (Cat6) между этажами в офисе через штробы в стенах
• Монтаж сигнализации и видеонаблюдения в учебных корпусах
• Скрытая прокладка кабелей в панельных домах при капитальном ремонте

Практические советы

• Перед укладкой проверьте, чтобы внутренняя протяжка была целой - если порвана, замените трубу
• При прокладке в стяжке не допускайте перегиба трубы - минимальный радиус изгиба 120 мм
• Для кабелей с большим внешним диаметром (более 10 мм) лучше выбрать трубу 32 мм - так будет меньше трения
• При использовании в многоквартирных домах согласуйте с проектом: некоторые застройщики требуют трубу с негорючим покрытием
• Храните бухты в сухом месте, избегайте прямого солнечного света даже при наличии УФ-защиты
• Артикул ctg20-25-k02-025-1 - часть серии ELASTA от IEK (ИЭК); совместим с другими элементами этой серии для унифицированного монтажа
