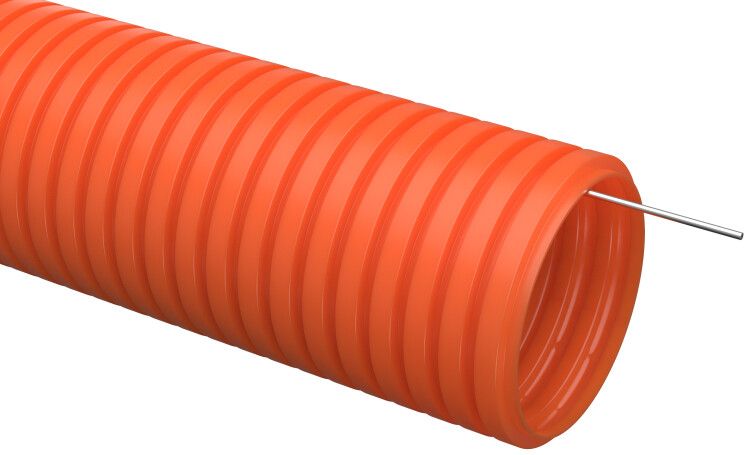

Труба гофрированная ПНД d=32мм с зондом оранжевая тяжелая (25м) IEK - CTG21-32-K09-025

Труба гофрированная полиэтилен низкого давления (ПНД) d32мм с протяжкой (зондом) тяжелая оранжевая (25м) от IEK (ИЭК) - это прочная и гибкая защитная оболочка для проводов и кабелей, предназначенная для скрытой прокладки внутри бетона, штроб и стяжек. Артикул ctg21-32-k09-025 относится к серии ELASTA и обеспечивает надежную механическую защиту при монтаже в монолитных конструкциях.

Назначение и область применения

Труба гофрированная полиэтилен низкого давления (ПНД) d32мм с протяжкой (зондом) тяжелая оранжевая (25м) используется для прокладки электрических кабелей в условиях, где требуется высокая устойчивость к внешним нагрузкам. Подходит для скрытой прокладки в бетоне, штробах стен, стяжках полов, а также в перекрытиях зданий. Применяется в жилых, офисных, промышленных и административных объектах при новом строительстве или ремонте. Особенно эффективна при монолитном бетонировании - труба выдерживает давление раствора и не деформируется.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к химическим воздействиям, влаге и коррозии.
• Наружный диаметр: 32 мм - позволяет пропускать до 8–10 одножильных кабелей сечением до 2,5 мм2 или несколько многожильных.
• Длина: 25 метров - оптимальна для одного участка трассы без стыков.
• Прочность при сжатии: 750 Н - способна выдерживать давление бетонного раствора и механические нагрузки при заливке.
• Температурный диапазон: от –40 C до +90 C - работает в холодных и нагреваемых средах, включая системы теплого пола.
• Степень защиты IP40: предохраняет от контакта с предметами более 1 мм, но не защищает от воды - применяется только во внутренних конструкциях.
• Цвет: оранжевый - стандартизирован для визуального отличия от других систем (например, водопровода или газа).
• Срок службы: 25 лет - при правильной установке сохраняет целостность и функциональность.
• Состав: не содержит галогенов - при возгорании не выделяет токсичных газов.
• Пожаробезопасность: распространяет горение - не самозагасающая; не допускается использование в местах с повышенным риском открытого пламени.

Совместимость и монтаж

Труба гофрированная полиэтилен низкого давления (ПНД) d32мм с протяжкой (зондом) тяжелая оранжевая (25м) оснащена пластиковой протяжкой (зондом), которая проходит через всю длину. Это позволяет легко затянуть кабель без дополнительных инструментов. Монтаж выполняется следующим образом:

• Укладывается в подготовленные штробы, каналы или формы перед заливкой бетона.
• Фиксируется хомутами или скобами к арматуре, чтобы не смещалась при уплотнении раствора.
• Закрывается заглушками на концах, чтобы предотвратить попадание бетона внутрь.
• После набора прочности бетона кабели протягиваются через зонд.

Важно: посадочный диаметр 32 мм требует соответствия диаметру кабелей - не стоит заполнять трубу более чем на 40% её сечения для удобства протяжки.

Безопасность и стандарты

Труба соответствует требованиям к материалам для электромонтажа в бетонных конструкциях. Отсутствие галогенов снижает опасность при пожаре. Однако, поскольку она распространяет горение, не должна использоваться в местах с открытыми источниками огня или в системах, требующих негорючих материалов (например, в лифтовых shafts или эвакуационных путях). IP40 не обеспечивает защиту от влаги - применение вне сухих внутренних конструкций недопустимо.

Преимущества

• Высокая механическая прочность (750 Н) - выдерживает давление бетона без деформаций.
• Гибкость - легко формуется вокруг углов и препятствий без специальных фитингов.
• Протяжка в комплекте - экономит время и усилия при прокладке кабелей.
• Долгий срок службы - 25 лет без потери свойств при нормальной эксплуатации.
• Легкий вес - удобна для транспортировки и ручного монтажа.
• Устойчивость к влаге и химически активным средам - не ржавеет, не гниёт.

Ограничения применения

• Не предназначена для наружной прокладки - УФ-лучи и температурные колебания со временем повредят поверхность.
• Не использовать в местах с открытым огнем или высокими температурами выше +90 C.
• Не подходит для прокладки в сырых помещениях (ванная, подвал) без дополнительной герметизации - IP40 не защищает от воды.
• Не заменяет металлические трубы там, где требуется противопожарная изоляция или экранирование.
• Не следует использовать в системах с частыми ударными нагрузками (например, рядом с движущимся оборудованием).

Примеры использования

• Прокладка силового кабеля ВВГнг-Ls в бетонной стяжке пола квартиры.
• Защита слаботочных кабелей (LAN, TV, сигнализация) в штробах между этажами офисного здания.
• Монтаж кабелей управления в монолитных перекрытиях промышленного цеха.
• Установка в основание фундамента для вывода питания к наружному светильнику после заливки.

Практические советы

• Перед заливкой бетона проверьте, что протяжка не перекручена и свободно перемещается внутри трубы.
• Если труба длиннее 25 м - используйте несколько секций с муфтами, а не пытайтесь удлинить ее растяжением.
• При работе в зимний период - храните трубу при комнатной температуре, иначе ПНД станет хрупким.
• Для быстрой протяжки кабеля смажьте его мылом или специальным составом - это снизит трение.
• Выбирайте этот тип трубы (тяжелый) только при заливке в бетон. Для поверхностного монтажа лучше взять легкую версию.
• Артикул ctg21-32-k09-025 совместим с фитингами серии ELASTA от IEK - используйте оригинальные переходники для надежного соединения.
