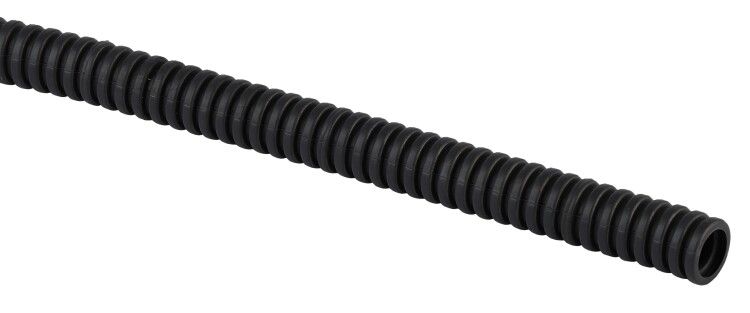

Труба гофрированная ПНД GOFR-16-100-HD-T тяжелая черная 16мм с зондом 100м | Б0057947 ЭРА

Труба гофрированная полиэтилен низкого давления (ПНД) тяжелая d16мм с протяжкой/зондом черная 100м GOFR-16-100-HD-T — это прочная, гибкая защитная оболочка для кабелей и проводов, предназначенная для прокладки в сложных условиях: в бетонной стяжке, грунте, внутри стен и на открытых участках. Бренд ЭРА предлагает эту модель с артикулом Б0057947 для профессионального монтажа силовых и слаботочных сетей.

Назначение и область применения

Труба гофрированная ПНД GOFR-16-100-HD-T используется для защиты кабелей от механических повреждений, влаги, химических веществ и перепадов температур. Подходит для прокладки силовых, информационных и слаботочных проводов в следующих условиях:

• в бетонной стяжке полов и стен;
• при закладке в грунт (наружные трассы);
• в помещениях с повышенной влажностью или риском попадания пыли;
• на производственных площадках, складах, в медицинских и административных зданиях;
• при реконструкции существующих коммуникаций, где требуется минимальное нарушение конструкций.

Технические характеристики

• Материал: полиэтилен высокой плотности (ПНД) — устойчив к коррозии, химикатам и старению.
• Наружный диаметр: 16 мм — позволяет пропускать до 3–4 одножильных кабелей сечением до 2,5 мм².
• Протяжка / зонд: встроенный стальной зонд облегчает протяжку кабеля через трубу, особенно на длинных участках и с изгибами.
• Степень защиты IP55: защищена от пыли (не полностью герметична, но пыль не проникает в достаточном количестве для вреда) и от струй воды из любого направления.
• Температура эксплуатации: от –45 °C до +90 °C — работает в холодных регионах и рядом с нагреваемыми элементами.
• Прочность на разрыв: 200 Н — выдерживает значительные нагрузки при укладке в стяжку или придавливании.
• Статический радиус изгиба: 48 мм — минимальный допустимый радиус изгиба при установке; не следует сгибать круче этого значения.
• Цвет: чёрный — маскирует загрязнения, обеспечивает лучшую устойчивость к УФ-излучению.
• Устойчивость к УФ-излучению: есть — можно использовать на открытом воздухе без потери свойств.
• Гибкость: высокая — легко формируется вокруг препятствий без специальных инструментов.
• Не содержит галогенов: при возгорании не выделяет токсичных газов — соответствует требованиям безопасности для помещений с людьми.
• Распространяет горение: да — сама по себе не является огнестойкой; требует дополнительной защиты в местах с высоким пожарным риском.

Совместимость и монтаж

Труба GOFR-16-100-HD-T совместима со всеми типами кабелей: силовые (VVG, NYM), слаботочные (CAT5e, CAT6, коаксиальные), сигнальные и управления. Монтаж выполняется вручную:

• Зонд продевается в один конец трубы, затем к нему крепится кабель и протягивается через всю длину.
• Изгибы делаются осторожно — не менее 48 мм радиуса, чтобы не повредить внутреннюю поверхность.
• На прямых участках фиксируется хомутами или скобами каждые 0,5–1 метр.
• В бетонной стяжке — укладывается без напряжения, не перегибая и не сжимая.
• При выходе наружу — используйте переходники или муфты для герметизации входа в коробку.

Безопасность и стандарты

Труба соответствует требованиям по экологической безопасности: не содержит галогенов, что снижает опасность при возможном возгорании. Степень защиты IP55 обеспечивает работу в условиях повышенной запылённости и влажности. Класс воспламеняемости по UL94 указан как “Прочее” — значит, сертификат по этому стандарту не предоставлен. Применение в зонах с открытым пламенем или высокими температурами (>90 °C) недопустимо.

Преимущества

• Высокая ударная прочность — выдерживает давление бетона и случайные нагрузки при монтаже.
• Устойчивость к УФ-излучению — не теряет эластичность и цвет даже при длительном пребывании на солнце.
• Встроенная протяжка — экономит время при прокладке кабелей, исключает необходимость вводить отдельный шнур.
• Долгий срок службы — ПНД не ржавеет, не гниёт, не подвержен биологическому разложению.
• Легкий вес — удобно перевозить и работать с 100-метровыми бухтами.

Ограничения применения

• Не предназначена для прокладки в местах с открытым огнем или постоянными температурами выше 90 °C.
• Не является огнестойкой — нельзя использовать в кабельных каналах, требующих класса распространения огня А1 или B1.
• IP55 не гарантирует полную герметичность — не подходит для постоянного погружения в воду или работы в подземных коллекторах с высоким уровнем грунтовых вод.
• Не рекомендовано использование в качестве основной несущей конструкции — только как защитная оболочка.

Примеры использования

• Прокладка силового кабеля VVG 3×2,5 в стяжке пола квартиры перед укладкой плитки.
• Защита Ethernet-кабелей CAT6 между этажами офисного здания, проходящих через каналы в полу.
• Подключение освещения на улице — от щита к фонарю через грунт с использованием зонда для протяжки.
• Монтаж системы видеонаблюдения в складском ангаре — кабели прокладываются вдоль металлических конструкций, где возможны удары и пыль.

Практические советы

• Перед монтажом проверьте целостность зонда — он должен свободно двигаться внутри трубы.
• При работе в бетоне — не забудьте оставить запас длины на 10–15%, чтобы компенсировать усадку и изгибы.
• Для многократных прокладок — используйте смазку на основе силикона для облегчения движения кабеля.
• При необходимости соединения двух участков — применяйте специальные муфты для ПНД-труб, а не просто склеивание.
• Храните бухту в сухом месте, избегая прямого солнца — хотя труба устойчива к УФ, долгое воздействие может ускорить старение материала.
