Труба гофрированная ПНД с/з д63 (15м/360м уп/пал) безгалогенная (HF) черная | PR.026351 Строитель

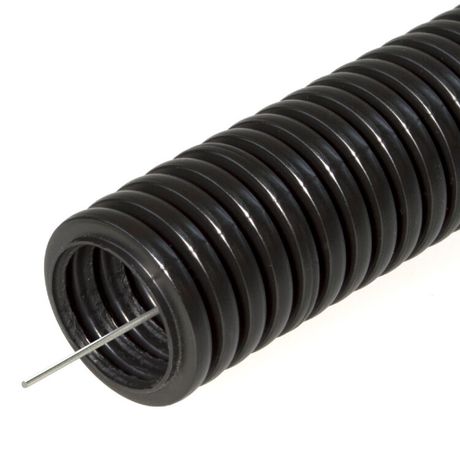

Труба гофрированная полиэтиленовая низкого давления (ПНД) безгалогенная (HF) черная с защитной лентой диаметр 63 мм длина 15 м (упаковка 360 м на паллете) - это гибкий защитный рукав из полиэтилена для прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Бренды Строитель и Промрукав выпускают эту модель с сертифицированными характеристиками, артикулы pr.026351 и 026351 соответствуют требованиям ТУ 22.21.29-002-52715257-2017.

Назначение и область применения

Труба гофрированная полиэтиленовая низкого давления (ПНД) безгалогенная (HF) черная с защитной лентой диаметр 63 мм длина 15 м предназначена для защиты электрических кабелей и проводов от ударов, перегибов, влаги и химического воздействия. Подходит для скрытой и открытой прокладки в стенах, полу, потолках, штробы, каналах и коробах из бетона, кирпича, ГКЛ. Используется в жилых, офисных и промышленных объектах - например, для прокладки силовых и управляющих кабелей в цехах, распределительных щитах, на конвейерах, в системах автоматизации.

Технические характеристики

• Наружный диаметр: 63 мм
• Внутренний диаметр: 50,6 мм - позволяет пропускать кабели до 4–6 единиц в зависимости от сечения
• Материал: полиэтилен низкого давления (ПНД) - прочный, эластичный, устойчивый к коррозии
• Безгалогенный состав (HF): при возгорании не выделяет токсичных газов (хлора, фтора и др.)
• Степень защиты IP55: защищает от пыли и струй воды под давлением
• Температурный диапазон: от –45 C до +80 C - работает в холодильниках, на улице, рядом с нагревательными элементами
• Прочность при сжатии: 150 Н - выдерживает легкие нагрузки от оборудования и конструкций
• Статический радиус изгиба: 315 мм - минимальный допустимый радиус при установке без повреждения
• Длина одной бухты: 15 метров
• Цвет: черный (RAL 9005)
• Наличие протяжки: да - стальная проволока внутри для удобного затягивания кабелей
• Распространяет горение: да - не самозагасающая; требует прокладки в негорючих конструкциях
• Произведено по ТУ 22.21.29-002-52715257-2017

Совместимость и монтаж

Труба гофрированная полиэтиленовая низкого давления (ПНД) безгалогенная (HF) совместима с любыми типами кабелей: силовые (ВВГнг, NYM), контрольные (КСПВ), сигнальные и слаботочные. Для монтажа:

• Используйте протяжную стальную проволоку - она уже встроена в трубу, её достаточно потянуть через канал, чтобы завести кабель
• Не изгибайте трубу меньше чем на радиус 315 мм - это предотвратит деформацию стенок
• Фиксируйте трубу каждые 1–1,5 м с помощью пластиковых хомутов или скоб
• Подключайте к коробкам и распределительным устройствам через герметичные переходники
• Не используйте для прокладки в местах постоянного контакта с открытым пламенем или высокими температурами выше +80 C

Безопасность и стандарты

Труба выполнена по техническим условиям ТУ 22.21.29-002-52715257-2017. Безгалогенный материал снижает риск образования ядовитых паров при пожаре - важное преимущество для помещений с большим количеством людей. Однако труба не является огнеупорной - она распространяет горение, поэтому должна применяться исключительно в конструкциях из негорючих материалов (бетон, кирпич, металлические короба). Класс воспламеняемости по UL94 - не указан конкретно, так как продукт не сертифицирован по этому стандарту.

Преимущества

• Высокая гибкость - легко проходит через извилистые маршруты без дополнительных фитингов
• Защитная лента на поверхности - предотвращает повреждение при транспортировке и хранении
• Устойчивость к влаге и химическим веществам - долгий срок службы даже во влажных помещениях
• Протяжка в комплекте - экономит время при монтаже кабелей
• Широкий температурный диапазон - подходит для холодных и жарких условий

Ограничения применения

• Не применяется в местах с открытым огнем, сваркой или поверхностями выше +80 C
• Не используется для прямой закладки в бетон без внешней защиты - возможна деформация при уплотнении
• Не рекомендуется для наружной прокладки под прямыми солнечными лучами более 6 месяцев - УФ-деградация снижает прочность
• Не предназначен для прокладки в движущихся механизмах или частых изгибах - не рассчитана на динамическую нагрузку
• Не заменяет металлические трубы там, где требуется высокая механическая прочность (например, в промышленных зонах с тяжелым оборудованием)

Примеры использования

• Прокладка кабелей питания и управления в промышленном цехе между станками
• Скрытая прокладка в стенах квартир и офисов при ремонте
• Зашита кабелей в подпольных каналах и технических этажах
• Обустройство освещения в теплицах, холодильных камерах, на автостоянках
• Монтаж сигналов в системах видеонаблюдения и домашней автоматизации

Практические советы

• Перед монтажом проверьте внутренний диаметр - он 50,6 мм. Убедитесь, что суммарный диаметр всех кабелей не превышает 70–80% этого значения (до 40 мм), чтобы обеспечить свободный проход и теплоотвод
• При прокладке длинных участков (>10 м) используйте смазку на кабеле - это уменьшит усилие затяжки
• На паллете 360 м - это 24 бухты по 15 м. Храните в сухом месте, избегайте длительного пребывания под солнцем
• Артикулы pr.026351 и 026351 - один и тот же товар. Разница лишь в формате номера - выбирайте по каталогу вашего поставщика
• Если нужна большая прочность - комбинируйте с металлическими муфтами на входах/выходах
