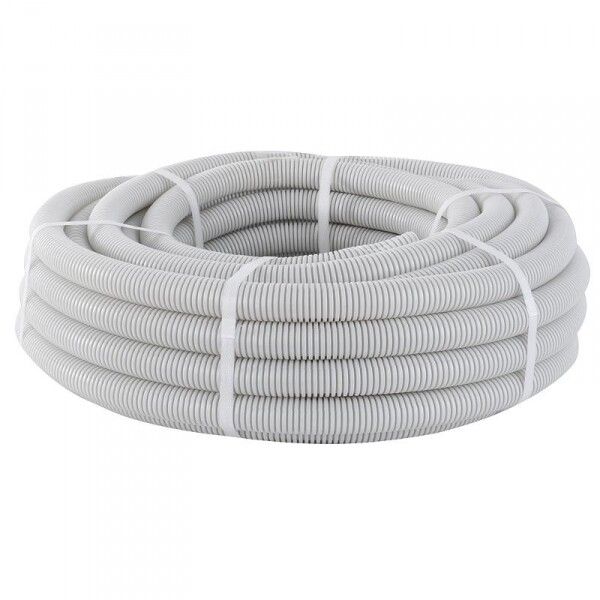

Труба гофрированная ПВХ d16мм с протяжкой (уп.10м) Plast PROxima EKF tg-z-16-10m

Труба гофрированная ПВХ с зондом d16мм (10м) от EKF серии PROxima — это гибкий защитный канал для прокладки кабелей в стенах, потолках и полу, оснащённый внутренней протяжкой для упрощения монтажа. Артикул tg-z-16-10m рассчитан на скрытую проводку в жилых, офисных и производственных помещениях.

Назначение и область применения

Труба предназначена для защиты кабелей и проводов от механических повреждений, влаги и внешних воздействий при скрытой прокладке. Подходит для прокладки силовых и слаботочных линий: освещения, розеток, сигнализации, связи, автоматизации. Часто используется в бетонных, кирпичных и гипсокартонных перегородках, а также в штробах и пустотах. Применяется в квартирах, офисах, цехах, складах и других закрытых помещениях.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,7 мм — позволяет пропускать кабели до 10–12 мм в диаметре
• Длина: 10 метров — одна секция для удобной транспортировки и монтажа
• Материал: ПВХ — самозатухающий, не поддерживающий горение
• Степень защиты IP55 — защита от пыли и струй воды, подходит для сухих и влажных помещений
• Температурный диапазон: от -40°C до +60°C — работает в холодных и нагреваемых зонах
• Статический радиус изгиба: 48 мм — минимальный допустимый радиус при прокладке без деформации
• Прочность на разрыв: 100 Н — выдерживает нагрузки при установке и эксплуатации
• Цвет: серый — соответствует стандартному цвету электромонтажных систем
• Не содержит галогенов — снижает токсичность дыма при высоких температурах
• Наличие протяжки: да — внутренняя стальная проволока для легкого введения кабеля

Совместимость и монтаж

Труба совместима со всеми типами одножильных и многожильных кабелей, включая NYM, VVG, FTP, UTP. Монтаж выполняется вручную: труба легко гнётся, фиксируется хомутами, скобами или в штробах. Протяжка позволяет втянуть кабель без использования специальных инструментов. Для соединения с распределительными коробками используйте стандартные муфты и переходники EKF. Установка возможна как в вертикальном, так и в горизонтальном положении. Не требует сварки, клея или термической обработки.

Безопасность и стандарты

Изготовлена из самозатухающего ПВХ, что соответствует требованиям пожарной безопасности. Относится к классу воспламеняемости по UL94 — материал не способствует распространению пламени. IP55 обеспечивает защиту от пыли и водяных струй, что делает её безопасной для использования в помещениях с повышенной влажностью. Галогены отсутствуют — при возникновении перегрева не выделяются токсичные вещества.

Преимущества

• Удобство монтажа благодаря наличию протяжки — экономия времени при прокладке кабеля
• Высокая гибкость — проходит через сложные маршруты без дополнительных фитингов
• Защита от механических ударов и давления при заделке в стены
• Электроизоляционные свойства — дополнительно защищает от пробоя
• Долговечность — ПВХ не корродирует, не гниёт, не боится влаги
• Совместимость с продукцией EKF PROxima — можно использовать с другими элементами системы

Ограничения применения

• Не предназначен для открытой прокладки на улице — не устойчив к длительному УФ-воздействию
• Не рекомендуется для прямого контакта с открытыми источниками тепла выше +60°C
• Запрещено применять в местах с постоянным механическим давлением (например, под колёсами транспорта)
• Внутренний диаметр 10,7 мм ограничивает количество и толщину кабелей — не подходит для крупных силовых трасс
• Не следует использовать в условиях частого погружения в воду — IP55 не гарантирует герметичность при длительном контакте

Примеры использования

• Прокладка кабеля от щита к розеткам в новостройке с бетонными стенами
• Скрытая проводка в офисе при переоборудовании перегородок из гипсокартона
• Подключение датчиков и контроллеров в цеху с высокой запылённостью
• Монтаж слаботочных линий (интернет, видеонаблюдение) в учебных корпусах
• Обустройство проводки в подвале с повышенной влажностью

Практические советы

• Перед монтажом проверьте, чтобы кабель имел наружный диаметр меньше 10,7 мм — иначе он не войдёт
• При изгибе соблюдайте минимальный радиус 48 мм — иначе труба потеряет прочность
• Для длинных участков (>5 м) используйте протяжку как направляющую: заведите один конец кабеля в трубу и потяните за проволоку
• При заделке в штробу фиксируйте трубу каждые 50–70 см, чтобы избежать провисания
• Артикул tg-z-16-10m идеально сочетается с другими изделиями серии EKF PROxima — выбирайте комплектующие того же бренда для надёжности соединений
• Храните в сухом месте при температуре от -10°C до +30°C — экстремальные условия могут изменить эластичность ПВХ
