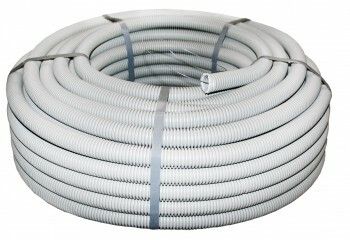

Труба гофрированная ПВХ гибкая тяжелая d20мм с протяжкой сер. (уп.100м) PROxima EKF tg-z-20-t

Труба гофрированная ПВХ гибкая тяжелая d20мм с протяжкой, цвет серый, 100м от EKF в серии EKF-Plast предназначена для безопасной прокладки кабелей в стенах, полу и потолке - как в жилых, так и в промышленных объектах. Артикул tg-z-20-t обеспечивает надежную защиту проводов от механических воздействий и внешних факторов благодаря прочному ПВХ-корпусу и встроенной протяжке.

Назначение и область применения

Эта труба используется для скрытой прокладки силовых и слаботочных кабелей внутри зданий: в квартирах, офисах, цехах, складах. Подходит для монтажа в бетонных, кирпичных и деревянных перегородках, а также в штробах и пустотах. Применяется там, где требуется защита проводов от повреждений, влаги и пыли, но не требуются высокие температурные показатели выше +60 C.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,1 мм - позволяет пропускать кабели до 1–2 единиц среднего сечения (например, 2×2,5 мм2 или 3×1,5 мм2)
• Длина бухты: 100 метров - удобна для крупных участков прокладки без стыков
• Материал: ПВХ с самозатухающими свойствами - не поддерживает горение
• Степень защиты IP55 - устойчивость к пыли и струям воды с любого направления
• Температурный диапазон: от -40 C до +60 C - работает в холодных и теплых помещениях, включая неотапливаемые
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус при изгибах без деформации
• Прочность на разрыв: 100 Н - выдерживает умеренные нагрузки при монтаже и эксплуатации
• Цвет: серый - соответствует стандартной цветовой гамме для электромонтажных систем
• Не содержит галогенов - снижает токсичность продуктов горения при аварии

Совместимость и монтаж

Труба совместима со всеми типами кабелей: NYM, VVG, КГ, UTP, коаксиальные и другие слаботочные. Установка выполняется вручную без специального оборудования. Встроенная протяжка (стальная нить) позволяет легко заправить кабель через всю бухту - достаточно закрепить один конец и потянуть. Для фиксации используйте хомуты или крепления с шагом не более 1 м. Не рекомендуется применять в местах с постоянным давлением или ударными нагрузками - например, под проезжей частью или в зонах с частыми вибрациями.

Безопасность и стандарты

Изготовлена из самозатухающего ПВХ, что соответствует требованиям безопасности при коротких замыканиях. Материал не выделяет токсичных галогенов при нагреве. Степень защиты IP55 гарантирует работу в условиях повышенной влажности и пыли - идеально для чердачных помещений, подвалов, производственных площадок. Класс воспламеняемости по UL94 указан как “Прочее” - значит, тестирование проводилось, но не попадает под классификацию V-0/V-1; однако материал все равно не поддерживает открытый огонь.

Преимущества

• Гибкость позволяет прокладывать трубу по сложным контурам без дополнительных угловиков
• Встроенная протяжка экономит время при монтаже - не нужна отдельная леска
• Высокая долговечность ПВХ - не корродирует, не гниёт, не теряет форму
• Удобная бухта 100 м - минимизирует количество стыков и отходов
• Серый цвет маскирует трубу в большинстве интерьеров и технических помещениях

Ограничения применения

• Не применяется на открытом воздухе под прямыми солнечными лучами - ПВХ со временем стареет
• Запрещено использовать в местах с температурой выше +60 C - риск деформации
• Не предназначен для прокладки под дорогами, в земле или в бетонных плитах под давлением - недостаточно прочная для таких условий
• Не подходит для установки в зонах с постоянными механическими ударами (например, рядом с движущимися механизмами)
• Не рассчитана на многократные изгибы под нагрузкой - после формирования формы сохраняйте её

Примеры использования

• Прокладка электропроводки в стенах новостроек перед оштукатуриванием
• Монтаж сети Ethernet и видеонаблюдения в офисном здании
• Защита кабелей управления на конвейерах в цехах
• Скрытая прокладка освещения в потолочных нишах
• Подключение бытовой техники в кухне или ванной комнате

Практические советы

• Перед монтажом проверьте внутренний диаметр - он составляет 14,1 мм, поэтому не пытайтесь запихнуть кабель больше 8–10 мм в диаметре
• При изгибе соблюдайте минимальный радиус 60 мм - иначе труба потеряет герметичность и прочность
• Если труба слишком жесткая при низкой температуре - согрейте её руками или тепловым феном (до +20 C), чтобы облегчить изгиб
• Для длинных трасс с несколькими поворотами используйте протяжку как ориентир - она всегда будет указывать направление
• Храните бухту в сухом месте, избегая контакта с острыми предметами - даже ПВХ можно порвать
