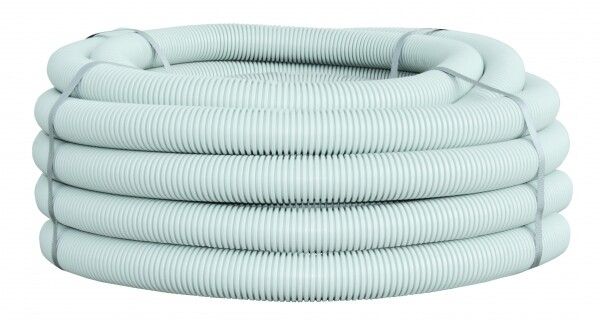

Труба гофрированная ПВХ d63мм с протяжкой сер. (уп.15м) Plast PROxima EKF tg-z-63

Труба гофрированная ПВХ d63мм с протяжкой (упаковка 15м) от EKF в серии PROxima - это надёжная кабеленесущая система для скрытой прокладки проводов и кабелей в стенах, полу и потолке. Гофра с готовой протяжкой ускоряет монтаж, снижает трудозатраты и обеспечивает защиту от механических воздействий и перегрева.

Назначение и область применения

Труба гофрированная ПВХ d63мм с протяжкой предназначена для прокладки силовых и слаботочных кабелей в помещениях с повышенными требованиями к безопасности. Подходит для внутренней электропроводки в жилых домах, офисах, производственных цехах, складах и общественных зданиях. Применяется при прокладке в стенах, под полом, в перекрытиях и на поверхности потолков. Особенно эффективна там, где требуется гибкий и компактный способ маршрутизации кабелей без использования множества фитингов.

Технические характеристики

• Материал: самозатухающий ПВХ - не поддерживает горение, не выделяет токсичных газов при нагреве;
• Наружный диаметр: 63 мм - соответствует номинальному диаметру, позволяет пропускать кабели до 8–10 шт. среднего сечения;
• Длина бухты: 15 метров - оптимальная длина для типового участка прокладки без лишних стыков;
• Степень защиты IP55: защита от пыли (не полностью герметична, но препятствует проникновению оседающей пыли) и струй воды - подходит для сухих и влажных помещений, кроме мест постоянного контакта с водой;
• Температурный диапазон: от -40 C до +60 C - работает в холодных и жарких условиях, включая неотапливаемые помещения;
• Прочность на разрыв: 100 Н - выдерживает нагрузки при монтаже и эксплуатации, но не рассчитана на значительные ударные или давящие усилия;
• Статический радиус изгиба: 150 мм - минимальный допустимый радиус изгиба при укладке без риска деформации;
• Цвет: серый - стандартизирован для промышленного использования, легко отличается от других систем;
• Наличие протяжки: да - встроенный стальной трос позволяет легко протянуть кабель без дополнительных инструментов;
• Без галогенов: да - материал безопасен при пожаре, не образует едких паров хлора и брома;
• Обшивка: отсутствует - легче и дешевле, чем с металлической или пластиковой оболочкой, но требует осторожного обращения при транспортировке.

Совместимость и монтаж

Труба гофрированная ПВХ d63мм с протяжкой совместима со всеми стандартными клеммниками, распределительными коробками и переходниками EKF. Монтаж выполняется вручную: достаточно размотать бухту, приложить к трассе, согнуть по нужному радиусу (не менее 150 мм) и протянуть кабель через встроенную протяжку. Для фиксации используйте хомуты или крепления на расстоянии не более 1 м друг от друга. Не рекомендуется применять с инструментами, создающими точечное давление - гофра может сплющиться.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что соответствует требованиям пожарной безопасности для внутренней электропроводки. Отсутствие галогенов делает её безопасной в случае возгорания - не выделяет ядовитых веществ. Соответствует нормам ГОСТ Р 50571 и СП 31-110. Сертифицирована для использования в объектах гражданского и промышленного назначения.

Преимущества

• Удобство монтажа благодаря встроенной протяжке - экономия времени на прокладке кабеля;
• Высокая гибкость - возможность проходить сложные маршруты без фитингов;
• Защита от механических повреждений и внешних факторов (пыль, влага);
• Самозатухающий материал снижает риск распространения пламени;
• Легкий вес и простота резки - можно обрезать ножницами или ножом;
• Экономия на аксессуарах - минимум соединителей и колен.

Ограничения применения

• Не предназначен для открытой прокладки на улице - не выдерживает УФ-излучения и длительного воздействия осадков;
• Не используется в местах с высоким риском механического удара (например, на полу в зонах движения тяжёлой техники);
• Не применяется в системах с постоянным погружением в воду - IP55 не гарантирует герметичность;
• Запрещено использовать при температурах ниже -40 C или выше +60 C - материал теряет прочность или становится хрупким;
• Не подходит для прокладки в бетонных плитах без дополнительной защиты - при заливке возможно повреждение стенок трубы.

Примеры использования

• Прокладка силового кабеля от щита до розеток в квартире по стенам;
• Монтаж слаботочных линий (LAN, CCTV, телефония) в офисном здании под потолком;
• Устройство временной электропроводки на стройплощадке;
• Прокладка кабелей в технологических каналах на заводе;
• Подключение оборудования в цехах с частыми изменениями конфигурации - гофра легко переустанавливается.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был достаточен для суммарного сечения всех кабелей - перегрузка вызывает перегрев;
• При изгибе соблюдайте минимальный радиус 150 мм - иначе гофра потеряет форму и станет непригодной для протяжки;
• Если протяжка оборвалась - используйте новую стальную нить или специальный протяжный шнур;
• При работе в сырых помещениях после монтажа закройте концы трубы заглушками - даже IP55 не защищает от капельной влаги;
• Храните бухты в сухом месте, избегайте сильного сдавливания - это может изменить форму гофры и усложнить последующий монтаж.
