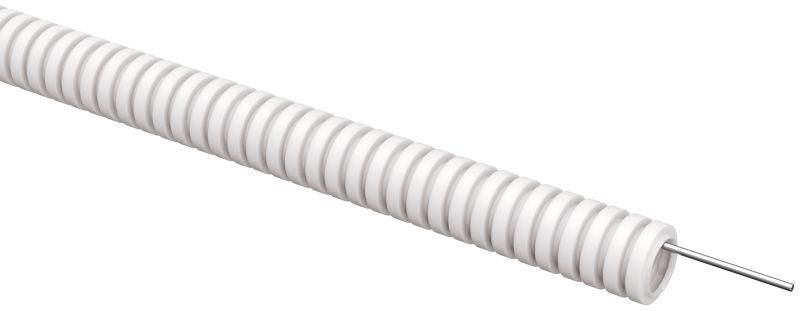

Труба гофрированная ПВХ d16мм с протяжкой бел. (уп.100м) ELASTA IEK ET-TG21-121-016-100-K01

Труба гофрированная ПВХ d=16мм с зондом белая (100м) от IEK предназначена для скрытой прокладки кабелей в стенах, перегородках и других конструкциях. Благодаря гибкости и наличию протяжки, она упрощает монтаж в труднодоступных местах, особенно в бетонных и кирпичных конструкциях. Артикул et-tg21-121-016-100-k01 относится к серии ELASTA.

Назначение и область применения

Труба гофрированная ПВХ d=16мм с зондом белая (100м) используется для прокладки силовых и слаботочных кабелей внутри зданий - в стенах, потолках, полу, штробах и каналах. Подходит для систем освещения, автоматизации, сигнализации, телефонии и слаботочного оборудования. Применяется там, где требуется изгиб трассы без жестких поворотов и дополнительной фурнитуры.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,7 мм - позволяет пропускать кабели до 8–10 мм в диаметре (например, 2×1,5 мм2 или 3×1,5 мм2)
• Длина: 100 метров - одна катушка покрывает значительную часть трассы без стыков
• Материал: ПВХ - устойчив к влаге, химически инертен, не поддерживает горение
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды; подходит только для сухих внутренних помещений
• Гибкость: высокая - легко формируется вручную без нагрева
• Цвет: белый - соответствует стандартным интерьерным решениям
• Наличие протяжки: да - встроенный стальной трос для легкой затяжки кабеля

Совместимость и монтаж

Труба совместима с обычными клеммниками, распределительными коробками и муфтами, имеющими наружный диаметр 16 мм. Для монтажа достаточно закрепить трубу хомутами или скобами через каждые 0,5–1 м. Протяжка позволяет втянуть кабель без помощи специальных инструментов - просто привязываете провода к концу троса и тяните. Учитывайте, что максимальный внешний диаметр кабеля не должен превышать 9–10 мм, чтобы обеспечить свободный проход.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ Р МЭК 61386-2-1 для гибких труб. Материал ПВХ не выделяет токсичных веществ при нормальном температурном режиме. Однако не применяйте в условиях постоянного контакта с водой, паром или агрессивными средами - IP40 не обеспечивает защиту от жидкостей.

Преимущества

• Удобство монтажа благодаря встроенной протяжке - экономит время и снижает нагрузку на монтажника
• Высокая гибкость - позволяет прокладывать трассы даже в узких и извилистых каналах
• Длинная катушка (100 м) - минимизирует количество стыков и соединителей
• Легкий вес - удобно транспортировать и работать с ней на высоте
• Устойчивость к механическому воздействию - не деформируется при правильной установке

Ограничения применения

• Не использовать во влажных помещениях (ванная, баня, подвалы с повышенной влажностью) - IP40 не защищает от воды
• Не применять на улице или в открытых конструкциях - материал ПВХ теряет прочность при длительном UV-воздействии
• Не рекомендовано для прокладки кабелей с мощностью выше 2,5 кВт без учета тепловыделения - возможен перегрев при плотной укладке нескольких кабелей
• Запрещено использовать в качестве несущего элемента - нельзя вешать на нее оборудование или кабели большого веса

Примеры использования

• Прокладка кабеля питания для точечных светильников в натяжном потолке
• Скрытая прокладка сигнальных проводов от датчиков движения к щитовой
• Разводка слаботочных линий (Ethernet, TV, SIP) между этажами в многоквартирном доме
• Монтаж кабелей в бетонных стенах после сверления штробы - труба легко гнётся вокруг арматуры

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы (10,7 мм) достаточен для вашего кабеля - лучше оставлять запас в 1–2 мм
• Если кабель тяжелый или жесткий, используйте смазку на основе силикона для облегчения протяжки
• Не перегибайте трубу более чем на 90° в одном месте - это может повредить стенки и затруднить дальнейшую протяжку
• При работе в бетоне используйте защитные колпачки на концах трубы, чтобы предотвратить попадание раствора
• Храните катушки в сухом месте, избегая прямого солнечного света - даже белый ПВХ со временем становится хрупким под УФ
