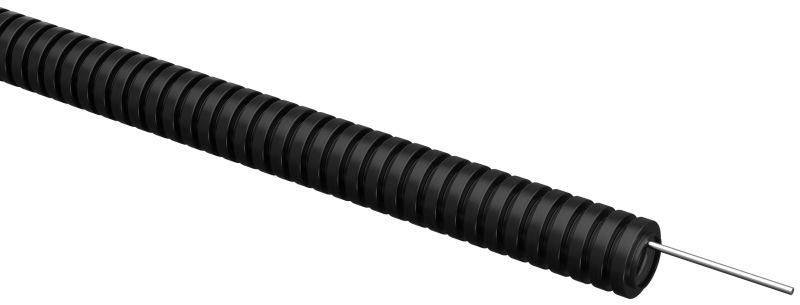

Труба гофрированная ПВХ d16мм с протяжкой черн. (уп.100м) ELASTA IEK ET-TG21-121-016-100-K02

Труба гофрированная ПВХ d=16мм/10.7мм с зондом (протяжкой) черная (100м) от IEK предназначена для безопасной прокладки кабелей в стенах, перегородках и других скрытых конструкциях. Благодаря встроенной протяжке и высокой гибкости, она упрощает монтаж даже в сложных маршрутах. Артикул et-tg21-121-016-100-k02 относится к серии ELASTA.

Назначение и область применения

Труба гофрированная ПВХ d=16мм/10.7мм с зондом (протяжкой) черная (100м) используется для скрытой прокладки силовых и слаботочных кабелей внутри зданий: в бетонных, кирпичных и гипсокартонных конструкциях. Подходит для жилых, офисных и промышленных объектов. Применяется в системах освещения, автоматизации, связи и управления оборудованием.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10.7 мм - позволяет пропускать кабели до 5–7 мм в диаметре (например, 2×1.5 мм2 или 3×2.5 мм2)
• Длина: 100 метров - одна катушка покрывает значительную трассу без стыков
• Материал: ПВХ - самозатухающий, не поддерживающий горение
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Цвет: черный - маскирует трубу в штробах и под отделкой
• Тип: гибкая гофрированная труба
• Наличие протяжки: да - встроенная стальная проволока для легкой затяжки кабеля

Совместимость и монтаж

Труба совместима с фитингами и коробками серии ELASTA от IEK. Для монтажа достаточно сделать штробу или канал нужного размера, вставить трубу и протянуть кабель через зонд. Нет необходимости использовать дополнительные переходники или муфты на прямых участках. Крепление к поверхности выполняется хомутами или клипсами с шагом 80–100 см. Не рекомендуется применять в местах с постоянным изгибом под углом менее 90° - это снижает срок службы материала.

Безопасность и стандарты

Материал ПВХ соответствует требованиям к самозатуханию: при коротком замыкании труба не поддерживает горение и предотвращает распространение пламени. Является хорошим диэлектриком - исключает риск поражения током при случайном контакте с внешней поверхностью. Соответствует общим нормам безопасности для внутренних электромонтажных работ в РФ.

Преимущества

• Встроенная протяжка ускоряет монтаж - не требуется дополнительно закупать и крепить тросы
• Высокая гибкость позволяет проходить через изгибы и узкие пространства без дополнительных соединителей
• ПВХ материал не проводит ток - безопасен при работе рядом с металлическими конструкциями
• Устойчив к коррозии и химически активным средам внутри помещений
• Защита от механических воздействий - предотвращает повреждение кабелей при уплотнении стен или ремонте

Ограничения применения

• Не применяется на улице - IP40 не защищает от влаги и перепадов температур
• Не допускается использование в помещениях с температурой выше +40C длительно - возможна деформация
• Не подходит для прокладки в земле или бетонных плитах под давлением - риск сдавливания
• Не рекомендован для мощных кабелей свыше 10 мм в диаметре - не поместятся в внутреннем просвете 10.7 мм

Примеры использования

• Прокладка сети освещения в квартире между этажами через потолочные перекрытия
• Скрытая прокладка кабелей для домашней системы “умный дом” в гипсокартонных перегородках
• Запитка датчиков движения и реле на производстве - вдоль технологических линий
• Подключение слаботочных устройств (камеры, Wi-Fi точки) в офисах с декоративной отделкой

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы (10.7 мм) достаточен для вашего кабеля - учтите изоляцию
• При прокладке длинных трасс используйте смазку на кабеле - это уменьшит трение при протяжке
• Не растягивайте зонд слишком сильно - он может выйти из трубы и потеряться
• Резать трубу можно обычными ножницами по металлу - край не требует зачистки
• Для точечного крепления используйте пластиковые клипсы с шагом не более 1 м - особенно на вертикальных участках
• Артикул et-tg21-121-016-100-k02 - оптимальный выбор для типового жилищного и коммерческого монтажа. Если нужны большие диаметры - рассмотрите другие модели серии ELASTA.
