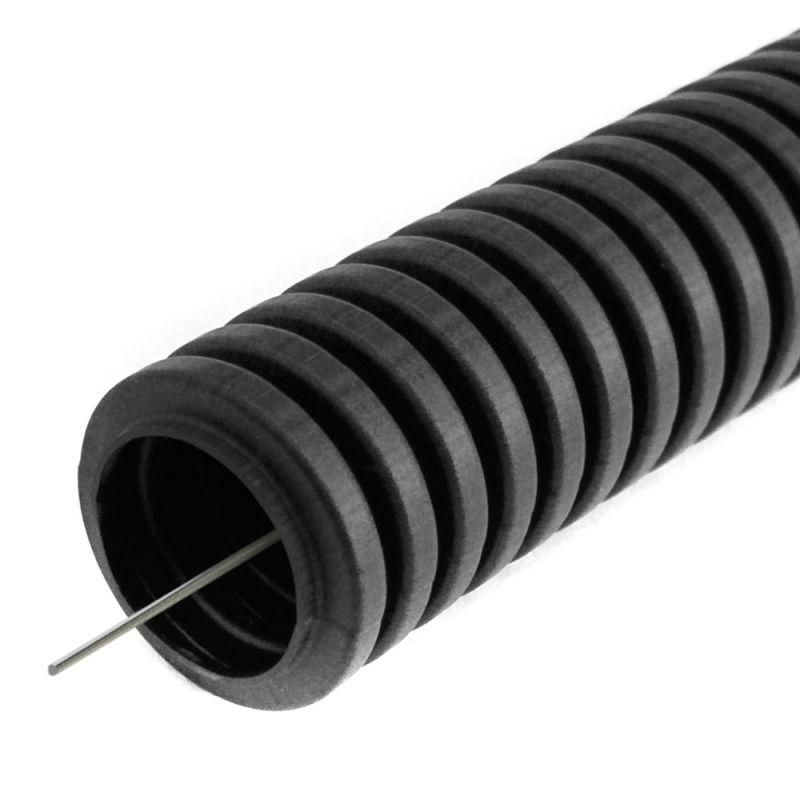

Труба гофрированная ПВХ легкая d16мм с протяжкой 350 Н черн. (уп.10м) Промрукав PR01.0143 Строитель

Труба гофрированная поливинилхлорид (ПВХ) легкая черная с заземлением d16 мм (10м) 350Н обеспечивает механическую и электроизоляционную защиту кабелей в условиях перепадов температур и повышенной влажности. Бренд Промрукав и артикул pr01.0143 указывают на серийное производство, соответствующее промышленным требованиям.

Назначение и область применения

Труба гофрированная поливинилхлорид (ПВХ) легкая черная с заземлением d16 мм (10м) 350Н предназначена для прокладки и защиты слаботочных и силовых кабелей внутри помещений и на улице. Подходит для использования в системах автоматизации, управления, освещения, на станках, конвейерах, в распределительных щитах и шкафах. Чёрный цвет позволяет маскировать трубу на фоне тёмных поверхностей - например, бетонных потолков или металлических корпусов. Не применяется там, где есть прямое воздействие УФ-лучей.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,7 мм - позволяет пропускать кабели с суммарным сечением до ~9–10 мм2
• Длина: 10 метров - одна секция, удобна для резки и компоновки
• Материал: Поливинилхлорид (ПВХ) с добавками, снижающими воспламеняемость (класс горения ПВ-0 по ГОСТ)
• Степень защиты: IP66 - полностью защищена от пыли и мощных струй воды
• Диапазон рабочих температур: от –40 C до +60 C - работает в холодильных камерах и жарких цехах
• Прочность на разрушение: 100 Н - выдерживает давление до 10 кг на точку контакта
• Радиус изгиба: 48 мм - можно гнуть без инструментов, сохраняя целостность
• Заземление: наличие внутреннего медного провода для соединения с контуром заземления
• Гибкость: высокая - легко адаптируется к сложному маршруту прокладки
• Обшивка: отсутствует - труба однородная, без внешней плёнки или оплетки

Совместимость и монтаж

Труба гофрированная поливинилхлорид (ПВХ) легкая черная с заземлением d16 мм (10м) 350Н совместима с фитингами и муфтами того же диаметра (16 мм). Для герметичного соединения используйте специальные переходники с уплотнителем. Кабель заводится через предварительно установленную протяжку - она уже встроена в трубу, что ускоряет монтаж. Заземляющий провод внутри трубы подключается к корпусу оборудования или заземляющему контуру в месте входа/выхода. Не рекомендуется использовать с кабелями большего диаметра - внутреннее сечение 10,7 мм не позволит заполнить трубу более чем на 40%, чтобы сохранить гибкость и теплоотдачу.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует требованиям пожарной безопасности по ГОСТ (класс горения ПВ-0). Диэлектрические свойства материала исключают риск пробоя при случайном контакте с токоведущими частями. Степень защиты IP66 подтверждает соответствие международным нормам IEC 60529. Труба не содержит свинца и других токсичных добавок, безопасна для использования в закрытых помещениях.

Преимущества

• Встроенная протяжка ускоряет прокладку кабелей - не нужен отдельный штырь или лента
• Заземляющий провод внутри трубы обеспечивает надёжное зануление без дополнительных работ
• Высокая химическая стойкость - не разрушается под действием масла, растворителей, влаги
• Эксплуатация при экстремальных температурах - от мороза до нагрева в цехах
• Чёрный цвет не бросается в глаза - идеально для интерьеров с тёмной отделкой

Ограничения применения

• Не предназначен для прямого солнечного света - УФ-излучение вызывает хрупкость и трещины
• Не выдерживает ударные нагрузки выше 100 Н - не заменяет металлический рукав в местах с риском удара
• Не используется в условиях постоянного погружения в воду - IP66 не равен IP68
• Не допускается применение при температурах ниже –40 C или выше +60 C - материал теряет эластичность
• Не подходит для прокладки в канализационных коллекторах или агрессивных средах с кислотами/щелочами

Примеры использования

• Защита кабелей питания и сигнализации на конвейере в пищевом цеху
• Прокладка сетевых кабелей в серверной комнате с тёмным потолком
• Подключение датчиков на холодильной установке с температурой –30 C
• Монтаж осветительных проводов в подвале с высокой влажностью
• Скрытая прокладка вдоль металлических стоек станков с ЧПУ

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба был не меньше 48 мм - иначе труба деформируется
• При необходимости резки используйте острые ножницы или нож - срез должен быть ровным, без заусенцев
• Заземляющий провод внутри трубы обязательно подсоедините к заземляющей шине в щите - иначе функция заземления не сработает
• Если труба будет проходить через отверстие в стене, используйте пластиковую втулку - так предотвращается перегиб и повреждение кабеля
• Для длинных участков (>5 м) предусмотрите компенсационные петли - ПВХ при изменении температуры немного меняет длину
• Не перегружайте трубу - максимальная нагрузка 35 кг на один метр; при прокладке в вертикальных шахтах используйте крепления каждые 1,5 м
