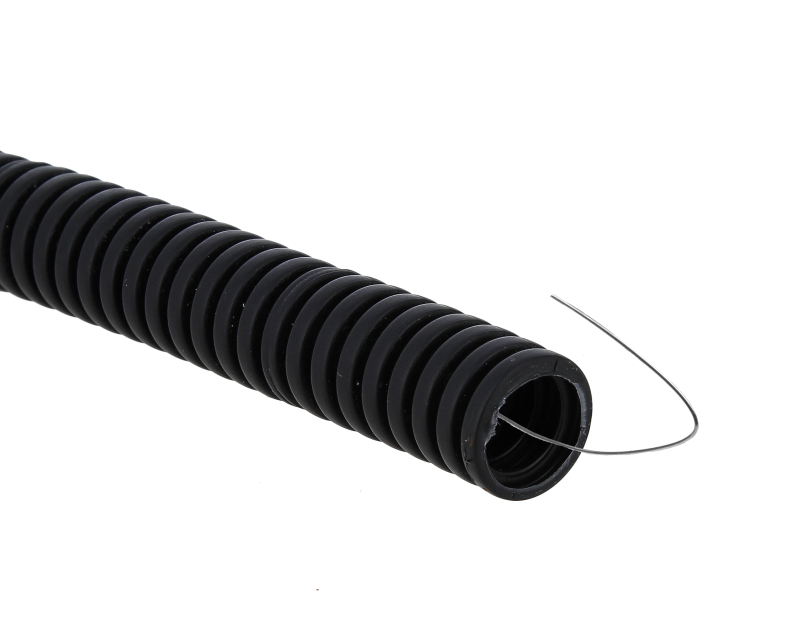

Труба гофрированная ПВХ d16мм с протяжкой черн. (уп.100м) Plast EKF tg-z-16-100-black

Труба гофрированная ПВХ с протяжкой диаметр 16 мм длина 100 м черная от EKF - это готовая кабеленесущая система для скрытой прокладки проводов и кабелей в стенах, полу и потолке. Протяжка упрощает запуск кабеля, а материал ПВХ обеспечивает безопасную работу в условиях повышенной влажности и перепадов температур. Артикул tg-z-16-100-black подходит для бытовых и промышленных объектов.

Назначение и область применения

Труба гофрированная ПВХ с протяжкой диаметр 16 мм длина 100 м черная предназначена для защиты и прокладки электрических кабелей внутри зданий. Подходит для скрытой проводки в бетонных, кирпичных и деревянных конструкциях: в стенах, под плитами перекрытия, в штробах, на потолках и в полах. Используется для прокладки силовых кабелей до 1000 В, слаботочных линий (сеть, телефон, CCTV, домашняя автоматизация) и других проводов, требующих механической защиты. Не применяется для открытой прокладки на улице или в местах с постоянным воздействием прямого солнечного света.

Технические характеристики

• Номинальный диаметр: 16 мм
• Внутренний диаметр: 10,7 мм - позволяет пропустить кабели с внешним диаметром до 9–10 мм
• Материал: самозатухающий ПВХ - не поддерживает горение, не выделяет токсичных веществ при нагреве
• Длина: 100 метров - одна катушка покрывает значительный участок без стыков
• Цвет: черный - маскирует следы монтажа, устойчив к УФ-излучению в ограниченной степени
• Степень защиты IP55 - защищена от пыли и струй воды, подходит для влажных помещений (кухни, санузлы, цеха)
• Рабочая температура: от -40 C до +60 C - сохраняет эластичность даже в холодных условиях
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Наличие протяжки: да - стальная проволока с пластиковым наконечником проходит через всю длину трубы

Совместимость и монтаж

Труба гофрированная ПВХ с протяжкой диаметр 16 мм длина 100 м черная совместима со всеми типами кабелей, соответствующих внутреннему диаметру 10,7 мм. Для монтажа достаточно:

• Запустить кабель через протяжку - она уже установлена внутри трубы; просто прикрепите кабель к наконечнику и потяните
• Изгибать трубу руками - без инструментов, радиус не менее 48 мм
• Фиксировать хомутиками или клипсами каждые 0,5–1 м
• Не использовать сильный нагрев для формирования изгибов - ПВХ термостабилен, но деформируется при температуре выше 80 C

Подходит для работы с клеммными коробками, распределительными щитами и переходными муфтами EKF-Plast. Не рекомендуется применять с металлическими фитингами, создающими давление на стенки трубы.

Безопасность и стандарты

Труба изготовлена из самозатухающего ПВХ, что соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61386-21. Материал не поддерживает горение - при коротком замыкании он не воспламеняется и не способствует распространению пламени. Защита IP55 гарантирует надежную работу в помещениях с высокой влажностью и риском попадания брызг. Соответствует нормам безопасности для жилых, офисных и производственных объектов.

Преимущества

• Готовая протяжка экономит время при прокладке - не нужна дополнительная подготовка
• Эластичность материала позволяет легко обходить препятствия и проходить через узкие каналы
• Устойчивость к коррозии и химическим средам - не ржавеет, не разрушается от влаги
• Высокая прочность на сжатие - выдерживает нагрузки от раствора, стяжки, утеплителей
• Один бухта на 100 м снижает количество стыков и расходы на комплектующие

Ограничения применения

• Не предназначен для наружной прокладки - долговременное UV-воздействие вызывает хрупкость
• Не используется в местах с постоянным механическим ударным воздействием (например, на заводах с тяжелым оборудованием)
• Не следует применять в системах с температурой выше +60 C - материал начинает терять форму
• Не подходит для прокладки вблизи открытого огня или нагревательных элементов
• Внутренний диаметр 10,7 мм ограничивает использование крупногабаритных кабелей (например, многожильных сечением более 6 мм2)

Примеры использования

• Прокладка сети освещения в квартире - между этажами, в стенах после штукатурки
• Скрытая проводка в офисе - под потолком, вдоль перегородок, к розеткам и выключателям
• Электроснабжение оборудования в цеху - к станкам, датчикам, контроллерам
• Прокладка сигнальных кабелей в больницах, школах, детских учреждениях - где важна безопасность и герметичность
• Обустройство системы видеонаблюдения - к камере на лестничной клетке или в подвале

Практические советы

• Перед монтажом проверьте, чтобы кабель имел внешний диаметр меньше 10 мм - иначе не пройдет через трубу
• При работе в холоде (+5 C и ниже) согрейте трубу руками перед изгибом - ПВХ становится хрупким
• Не используйте острые инструменты для резки - режьте ножницами по пластику или специальным ножом, чтобы не повредить протяжку
• Если протяжка порвана - можно заменить ее новой проволокой, продев ее с помощью старого кабеля
• Для длинных трасс (>30 м) с несколькими изгибами - используйте смазку на основе силикона для облегчения протяжки
• Артикул tg-z-16-100-black удобен для закупки партиями - одной бухты хватает на несколько квартир или комнат
