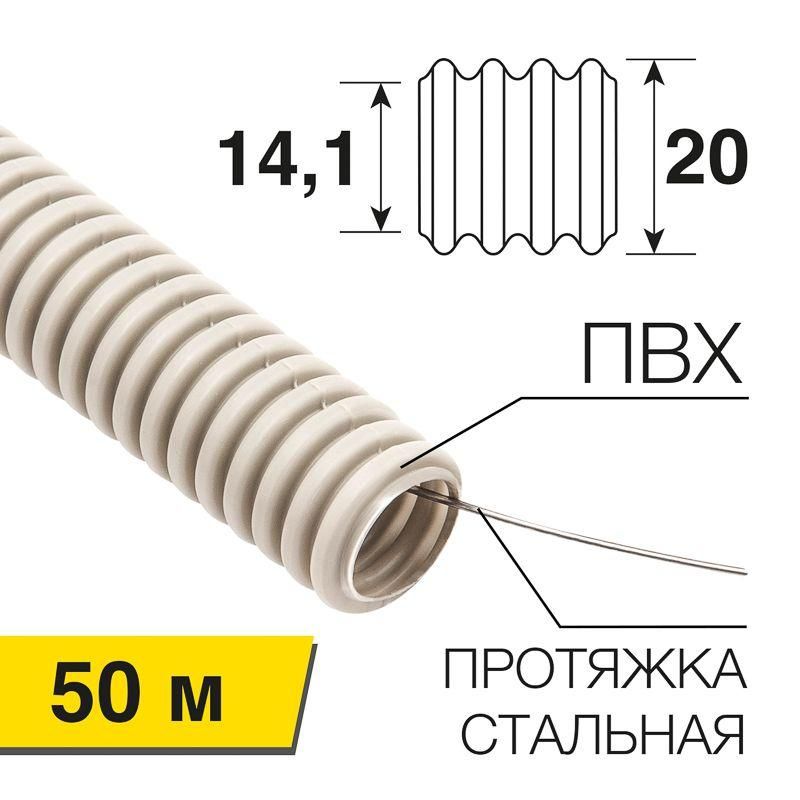

Труба гофрированная из ПВХ, с зондом, Ø20мм (бухта 50 м/уп) | 28-0201-50 REXANT MEET

Труба гофрированная из поливинилхлорида (ПВХ), с зондом, диаметр 20 мм, бухта 50 м от Rexant (арт. etm28-0201-50) - это гибкий и прочный канал для прокладки слаботочных и силовых кабелей в помещениях. Благодаря наличию зонда и эластичной конструкции, она упрощает монтаж даже в труднодоступных местах.

Назначение и область применения

Труба гофрированная из поливинилхлорида (ПВХ), с зондом, диаметр 20 мм, бухта 50 м используется для прокладки кабелей в стационарных электроустановках внутри помещений. Подходит для телефонных, компьютерных, телевизионных и электрических сетей с напряжением до 1000 В постоянного или переменного тока. Применяется при скрытой, полускрытой и открытой прокладке - например, в стенах, перегородках, за потолками, в штробы или на поверхности.

Технические характеристики

• Материал: Поливинилхлорид (ПВХ) - устойчив к коррозии, химически инертен, не поддерживает горение.
• Наружный диаметр: 20 мм - подходит для прокладки одного или нескольких тонких кабелей (например, Ethernet, коаксиальный, силовой 1,5–2,5 мм2).
• Зонд: Металлическая проволока внутри трубы - позволяет протянуть кабель через всю бухту без дополнительных инструментов.
• Степень защиты IP55: Защита от пыли (не полностью герметична) и струй воды - подходит для сухих и слегка влажных помещений, но не для улицы или ванных комнат.
• Температурный диапазон: От -40 C до +60 C - сохраняет форму и прочность в холодных чердаках и нагреваемых помещениях.
• Прочность при сжатии: 350 Н - выдерживает легкое давление (например, от слоя штукатурки или легких предметов), но не предназначен для нагрузок от колес или тяжелых конструкций.
• Гибкость: Эластичная - легко изгибается под любым углом без инструментов.
• Цвет: Серый - нейтральный, не выделяется на фоне стен и потолков.
• Длина: 50 метров в бухте - удобно для длинных трасс, минимизирует стыки.
• Обшивка: Отсутствует - снижает стоимость, но требует осторожности при механических воздействиях.

Совместимость и монтаж

Труба гофрированная из поливинилхлорида (ПВХ), с зондом, диаметр 20 мм, бухта 50 м совместима со всеми типами кабелей, подходящих по внешнему диаметру (до ~12–14 мм). Для многожильных кабелей проверьте суммарный диаметр - он не должен превышать 70% внутреннего просвета трубы. Монтаж выполняется вручную: достаточно вставить зонд в один конец трубы, закрепить кабель к нему (скотчем или крючком), и протянуть через всю длину. Удобно использовать при прокладке в уже возведённых конструкциях - не требуется сверление больших отверстий.

Безопасность и стандарты

Изготовлена из самозатухающего ПВХ, соответствует требованиям безопасности для внутренней прокладки. Соответствие нормам ГОСТ Р 50571.5.52 и ПУЭ обеспечено для условий эксплуатации в помещениях. Не рекомендовано применение в условиях повышенной влажности, прямого контакта с водой или на улице - IP55 не гарантирует герметичность.

Преимущества

• Зонд ускоряет прокладку кабелей - не нужен проходник или лебедка.
• Эластичность позволяет обходить препятствия без фитингов.
• Высокая прочность при сжатии - не сплющивается при заделке в штробу.
• Длинная бухта (50 м) - меньше стыков, выше надёжность системы.
• Легко режется обычными ножницами или ножом - не требует специнструмента.

Ограничения применения

• Не применяется на улице - материал не устойчив к УФ-излучению и долгому воздействию осадков.
• Не допускается использование в помещениях с температурой ниже -40 C или выше +60 C - возможна потеря формы или растрескивание.
• Не подходит для прокладки кабелей с большими радиусами изгиба - слишком плотная гофра может повредить изоляцию при резких перегибах.
• Отсутствие обшивки - не защищает от механических ударов, царапин, грызунов.
• IP55 не обеспечивает защиту от попадания воды - нельзя использовать в банях, душевых, на кухнях без дополнительной защиты.

Примеры использования

• Прокладка сети LAN между этажами в офисном здании через потолочные перекрытия.
• Укладка видеокамер и датчиков сигнализации в стены частного дома.
• Прокладка силового кабеля 2,5 мм2 от щита к розетке в квартире при ремонте.
• Подключение светильников в офисе с подвесным потолком - труба крепится к рейкам и заправляется кабелем через зонд.

Практические советы

• Перед прокладкой проверьте, что внутренний диаметр трубы достаточен для вашего кабеля - лучше оставлять запас 2–3 мм.
• Если зонд порвался - используйте стальную проволоку 1–1,5 мм в качестве замены, продев её с помощью плоскогубцев.
• При заделке в штробу - не затягивайте сильно раствор; равномерно распределите нагрузку, чтобы не деформировать гофру.
• Для длинных трасс (>30 м) предварительно протяните зонд без кабеля - так вы проверите целостность канала.
• Храните бухту в сухом месте, избегайте прямого солнечного света - даже при использовании внутри помещений срок службы зависит от условий хранения.
