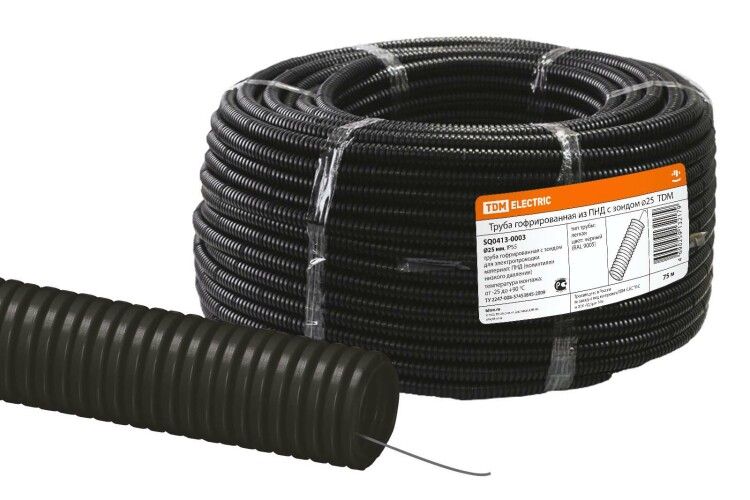

Труба гофрированная ПНД d 25 с зондом (75 м) легкая - SQ0413-0003 TDM

Труба гибкая гофрированная из полиэтилена низкого давления (ПНД) диаметр 25 мм с протяжкой (зондом) легкая черная (75 м) от TDM ELECTRIC - это lightweight защитная оболочка для прокладки кабелей и проводов в сложных условиях: в земле, бетоне, за стенами, на движущихся участках. Благодаря наличию стальной протяжки и устойчивости к внешним воздействиям, она упрощает монтаж и повышает надежность электропроводки.

Назначение и область применения

Труба гибкая гофрированная из полиэтилена низкого давления (ПНД) диаметр 25 мм с протяжкой (зондом) легкая черная (75 м) предназначена для защиты кабельных трасс от механических повреждений, влаги, химических веществ и перепадов температур. Подходит для внутренней и наружной прокладки в жилых, промышленных и коммерческих объектах. Часто используется в системах автоматизации, на конвейерах, в распределительных щитах, при монтаже силовых и слаботочных сетей.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД/HDPE) - устойчив к коррозии, химикатам и старению
• Наружный диаметр: 25 мм
• Внутренний диаметр: 18,3 мм - обеспечивает свободную прокладку кабелей до 16 мм2
• Длина: 75 метров - одна катушка покрывает значительные расстояния без стыков
• Рабочая температура: от –40 C до +90 C - выдерживает экстремальные условия
• Степень защиты IP55 - защита от пыли и струй воды с любого направления
• Радиус изгиба: 75 мм - легко проходит через узкие углы и изгибы
• Прочность на разрыв: 200 Н - выдерживает натяжение при тянуть кабеля
• Прочность при сжатии: 350 Н - не деформируется под нагрузкой
• Цвет: черный - маскируется в любых средах, устойчив к УФ-излучению
• Протяжка: стальная проволока Ø 0,9 мм - позволяет легко затягивать кабели
• Безгалогенный состав - не выделяет токсичных газов при нагреве

Совместимость и монтаж

Труба гибкая гофрированная из полиэтилена низкого давления (ПНД) диаметр 25 мм с протяжкой (зондом) легкая черная (75 м) совместима со всеми типами кабелей: силовые, контрольные, сигнальные, Ethernet, коаксиальные. Протяжка уже установлена - достаточно закрепить один конец трубы, продеть кабель в противоположный край и потянуть за проволоку. Монтаж возможен вручную без специальных инструментов. Для фиксации используйте пластиковые хомутики или крепления с зажимами. Не требует сварки или клея.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа: IP55 гарантирует защиту от пыли и брызг воды, материал не содержит галогенов - снижает риск образования ядовитых паров при возгорании. Температурный диапазон и прочностные показатели обеспечивают безопасную работу даже при длительной нагрузке. Класс воспламеняемости по UL94 указан как “Прочее” - не имеет сертификации по этому стандарту, но не является горючим материалом.

Преимущества

• Легкий вес - удобно транспортировать и работать с длинными участками
• Высокая гибкость - можно прокладывать в ограниченном пространстве без предварительного формирования маршрута
• Устойчивость к УФ - не теряет свойств на солнце, подходит для открытых участков
• Маслостойкость - сохраняет целостность рядом с оборудованием, где есть смазочные материалы
• Протяжка встроена - экономит время на подготовку кабельной трассы
• Долгий срок службы - ПНД не подвержен коррозии и химическому разрушению

Ограничения применения

Труба гибкая гофрированная из полиэтилена низкого давления (ПНД) диаметр 25 мм с протяжкой (зондом) легкая черная (75 м) не предназначена для прямого контакта с открытым пламенем или высокотемпературными поверхностями выше 90 C. Не рекомендуется использовать в местах постоянного механического ударного воздействия (например, под колесами транспорта). Отсутствие внешней оболочки делает её менее устойчивой к острым краям бетона или металла - при прокладке в штробах желательно применять защитные вставки. Также не следует применять в качестве основной несущей конструкции - она служит исключительно защитной оболочкой.

Примеры использования

• Защита кабелей питания на промышленных станках с частыми перемещениями
• Прокладка сигнальных линий в бетонных плитах при капитальном ремонте
• Монтаж освещения во влажных помещениях: цехах, теплицах, подвалах
• Подключение датчиков и исполнительных механизмов в системах АСУ ТП
• Прокладка кабелей между этажами через технологические каналы

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы (18,3 мм) достаточен для суммарного сечения всех кабелей - не заполняйте более чем на 40%
• При работе в холоде (ниже –20 C) труба становится жестче - прогрейте ее руками перед изгибом
• Для многократного использования протяжки после прокладки кабеля - не вытягивайте проволоку полностью; оставьте 1–2 метра внутри трубы для будущего обслуживания
• При необходимости удлинения - используйте муфты ПНД, а не скрутки или герметики
• Храните катушки в сухом месте, избегая прямого солнца - хотя материал УФ-устойчив, долгосрочное воздействие может ускорить старение
