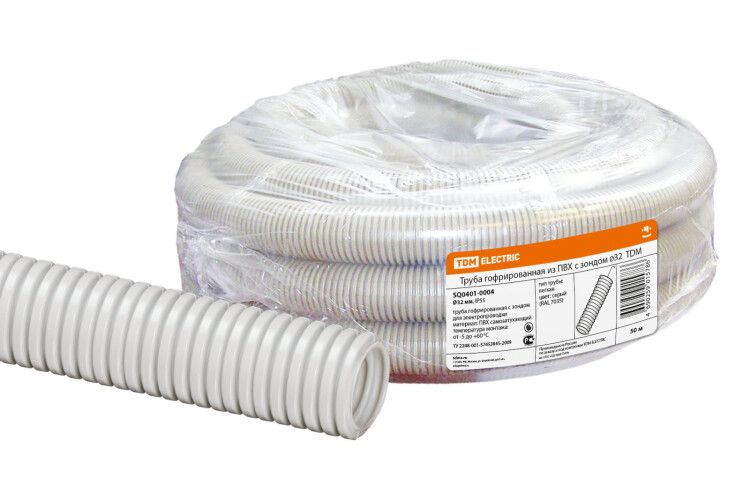

Труба гофрированная ПВХ d 32 с зондом (50 м) легкая - SQ0401-0004 TDM

Труба гибкая гофрированная ПВХ диаметр 32 мм с протяжкой легкая (50 м) от TDM ELECTRIC - это защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки и влажности. Артикул sq0401-0004 подходит для стационарной и временной прокладки в производственных, складских и других закрытых помещениях.

Назначение и область применения

Труба гибкая гофрированная ПВХ диаметр 32 мм с протяжкой легкая (50 м) предназначена для защиты электрических кабелей и проводов от механических повреждений, пыли, брызг воды и воздействия масел. Подходит для прокладки внутри помещений: на станках, конвейерах, в распределительных щитах, над потолками, под полами и вдоль стен. Не рекомендуется для открытой уличной прокладки или постоянного контакта с прямыми солнечными лучами.

Технические характеристики

• Материал: самозатухающий поливинилхлорид (ПВХ) - не выделяет токсичных газов при нагреве
• Наружный диаметр: 32 мм
• Внутренний диаметр: 24,5 мм - позволяет пропускать кабели до 2–3 жил сечением до 10 мм2 каждая
• Длина: 50 метров - одна катушка для крупных участков прокладки
• Степень защиты IP55 - защита от пыли и струй воды с любого направления
• Рабочая температура: от –5 C до +60 C - подходит для холодных цехов и нагретых зон
• Прочность на разрыв: 100 Н - выдерживает натяжение при монтаже
• Прочность при сжатии: 350 Н - не деформируется под весом оборудования или материалов
• Радиус изгиба: 96 мм - можно гнуть без инструментов даже в ограниченном пространстве
• Цвет: серый - совместим с большинством промышленных систем
• Маслостойкость: да - не разрушается при контакте с технологическими маслами и смазками
• Безгалогенный состав - безопасен при возможном перегреве

Совместимость и монтаж

Труба гибкая гофрированная ПВХ диаметр 32 мм с протяжкой легкая (50 м) оснащена внутренней протяжкой (зондом) - стальной или прочной пластиковой нитью, которая проходит через всю длину. Это позволяет легко протянуть кабель без помощи помощника или специальных инструментов. Для фиксации используйте хомутики, крепления на шины DIN или кронштейны. Соединяйте трубу с другими элементами (коробками, переходниками) через фитинги с внутренним диаметром 32 мм. Учитывайте, что внутреннее сечение 24,5 мм требует точного подбора диаметра кабеля - не перегружайте канал более чем на 40% от свободного объема.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного использования: самозатухающий ПВХ снижает риск распространения пламени, степень защиты IP55 гарантирует работу в запылённых и влажных средах. Класс воспламеняемости по UL94 указан как “Прочее” - значит, тестирование проводилось, но не попадает под класс V-0/V-1. Продукт не содержит галогенов, что делает его экологически безопасным при утилизации.

Преимущества

• Удобная протяжка - экономит время при монтаже кабелей
• Высокая гибкость - легко обходить препятствия без резки и сварки
• Защита от масла и влаги - долговечность в агрессивных средах
• Лёгкий вес - просто транспортировать и работать с ней одной рукой
• Самозатухание материала - снижает риск возгорания при перегрузке

Ограничения применения

• Не предназначен для прямого солнечного света - ПВХ со временем теряет эластичность под УФ-излучением
• Не используется в местах с частыми ударными нагрузками - например, рядом с движущимися механизмами без внешнего кожуха
• Не допускается применение ниже –5 C - материал становится хрупким
• Не заменяет металлические трубы там, где требуется высокая электромагнитная экранная эффективность

Примеры использования

• Прокладка силового кабеля от станка к пульту управления в сборочном цехе
• Запитка датчиков и исполнительных устройств на конвейере
• Подключение освещения в складском ангаре с высокой запылённостью
• Обводка кабелей вокруг трубопроводов и рам машин

Практические советы

• Перед монтажом проверьте, чтобы внутренняя протяжка была целой - она должна свободно двигаться по всей длине
• При прокладке длинных участков используйте несколько точек крепления - интервал не более 1,5 м
• Не перегибайте трубу радиусом меньше 96 мм - это может вызвать трещины в стенке
• Для многожильных кабелей предварительно просчитайте суммарный диаметр - он не должен превышать 80% от внутреннего сечения (≈19,6 мм)
• При необходимости удлинения - используйте муфты с герметичным соединением, а не просто скручивание
