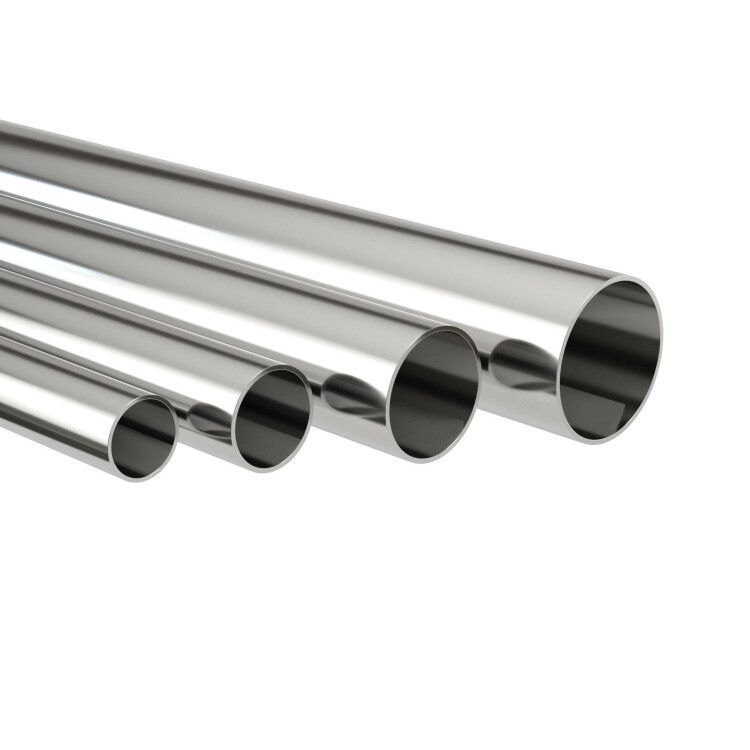

Труба жесткая из нержавеющей стали 25x1,2x3000мм AIS I304 - 6700-25L3 ДКС

Труба жесткая из нержавеющей стали AISI 304 диаметр 25 мм, толщина стенки 1,2 мм, длина 3000 мм от бренда DKC (ДКС) в серии Cosmec предназначена для защищённой прокладки кабелей и проводов в агрессивных средах - на открытых участках, в помещениях с повышенной влажностью, химией или перепадами температур.

Назначение и область применения

Эта труба используется для механической защиты кабельных трасс от ударов, давления, искр, а также от воздействия воды, масла, кислот, солей и других агрессивных веществ. Подходит для прокладки в промышленных цехах, на объектах энергетики, пищевой и фармацевтической промышленности, в торгово-логистических комплексах и на улице. Применяется там, где требуется долговечная, негорючая и коррозионностойкая система защиты.

Технические характеристики

• Наружный диаметр: 25 мм
• Внутренний диаметр: 22,6 мм
• Толщина стенки: 1,2 мм
• Материал: Нержавеющая сталь AISI 304 (соответствует требованиям ASTM A312 / GOST 9941)
• Длина одной секции: 3000 мм
• Температура эксплуатации: от –60 C до +150 C
• Цвет: серый (естественный цвет нержавеющей стали)
• Покрытие: необработанная поверхность - без антикоррозийного или декоративного слоя
• Тип исполнения: жесткая, без резьбовых соединений
• Тип монтажа: открытый или скрытый

Совместимость и монтаж

Труба не имеет резьбы - для соединения требуются специальные фланцы, муфты или комплектующие серии Cosmec с зажимными механизмами. Установка осуществляется с помощью креплений (клипсы, хомутики) на стены, потолки или опоры. Гладкая внутренняя поверхность позволяет легко протянуть кабели без риска повреждения изоляции. Для герметизации мест входа/выхода рекомендуется использовать термоусадочные или резиновые вводы. Не допускается сваривание трубы без последующей пассивации - это снижает коррозионную стойкость материала.

Безопасность и стандарты

Труба соответствует требованиям пожарной безопасности: материал не горит, не выделяет токсичных газов при нагреве выше 150 C. Соответствует нормам IEC 61386 и EN 61386 для систем защиты кабелей. Сертифицирована для работы в условиях взрывоопасных зон класса II (по ГОСТ 30852.1–2002) при условии правильного монтажа и отсутствия открытых пламени.

Преимущества

• Высокая стойкость к коррозии благодаря составу AISI 304 - особенно эффективна в агрессивных средах (солевые осадки, кислоты, щелочи)
• Устойчивость к экстремальным температурам - работает даже в холодных регионах и рядом с нагретыми оборудованием
• Гладкая внутренняя поверхность минимизирует трение при протяжке кабелей
• Физическая прочность - выдерживает значительные нагрузки, не деформируется при укладке
• Долгий срок службы - до 25+ лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для частого изгиба - является жесткой конструкцией, не заменяет гибкий металлорукав
• Требуется точный расчет радиуса поворотов; минимальный радиус изгиба - не менее 10×D = 250 мм
• Не обеспечивает электроизоляцию - при необходимости заземления необходимо применять отдельные заземляющие перемычки
• Не совместима с самонарезающими болтами - для крепления нужны предварительно просверленные отверстия
• Запрещено использование в контакте с жидкостями, содержащими хлориды более 200 ppm - возможна точечная коррозия

Примеры использования

• Защита силовых кабелей на конвейерах в мясопереработке
• Прокладка сигнальных линий в химическом цехе с постоянной влажностью
• Наружная трассировка кабелей между корпусами оборудования на заводе
• Подключение датчиков в холодильных камерах с температурой ниже –40 C
• Обвязка автоматического оборудования в фармацевтическом производстве

Практические советы

• Перед монтажом проверьте внутренний диаметр - он составляет 22,6 мм, значит, максимальный наружный диаметр кабеля не должен превышать 20 мм с запасом на изгиб
• При использовании нескольких труб в одном направлении используйте одинаковый тип креплений - расстояние между ними - максимум 1,5 м
• Для длинных трасс (>10 м) предусмотрите компенсационные петли - тепловое расширение стали вызывает напряжение
• Частые изменения направления увеличивают усилие при затяжке кабеля - проектируйте маршруты с минимальным числом углов
• Артикул 6700-25l3 - это одна секция длиной 3 метра. Для заказа целой системы учтите количество необходимых элементов и фитингов серии Cosmec
