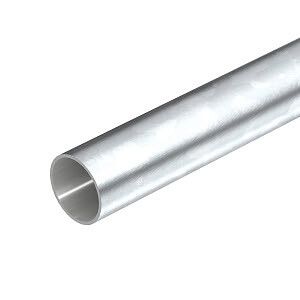

Труба без резьбы, гальваническое цинкование 40, 3000mm (S40W G) | 2046844 OBO Bettermann

Труба без резьбы, гальваническое цинкование, диаметр 40 мм, длина 3000 мм, серия S40 W G от OBO BETTERMANN - это жесткий монтажный элемент для защиты и прокладки кабельных трасс в условиях повышенной влажности, агрессивной среды или подземной установки. Артикул 2046844 обеспечивает надежную механическую защиту проводов и кабелей в промышленных, коммерческих и жилых объектах.

Назначение и область применения

Труба S40 W G предназначена для создания жестких кабельных каналов в местах, где требуется высокая механическая устойчивость и долговечность. Подходит для прокладки силовых, слаботочных и сигнальных кабелей внутри зданий, на открытых площадках, в шахтах, каналах и подземных трассах. Применяется в системах автоматизации, энергообеспечении, транспорте и производстве.

Технические характеристики

• Наружный диаметр: 40 мм
• Внутренний диаметр: 37,6 мм
• Длина: 3000 мм
• Толщина стенки: 1,2 мм
• Материал: углеродистая сталь
• Покрытие: гальваническое цинкование - защита от коррозии в агрессивной среде
• Класс прочности на сжатие: Тяжелая (класс 4) - выдерживает значительные нагрузки при укладке под дорогами, плитами или в бетоне
• Рабочая температура: от -45 C до +400 C - допускает использование в экстремальных климатических условиях
• Цвет: естественный металл - без краски, сохраняет защитные свойства цинка

Совместимость и монтаж

Труба S40 W G совместима со всеми комплектующими серии S40 от OBO BETTERMANN - фитинги, муфты, переходники и крепления. Монтаж осуществляется путём ввода кабеля через торец трубы и последующего герметичного соединения с другими элементами системы. Универсальная конструкция позволяет использовать её:

• в полых стенах - без дополнительной подготовки основания;
• на деревянных поверхностях - благодаря прочному корпусу и антикоррозийному покрытию;
• в подземных условиях - благодаря классу прочности 4 и защите от влаги.

Не требует сварки или нарезки резьбы - используется как готовый участок трассы. Для соединений применяются специальные муфты и зажимы серии S40.

Безопасность и стандарты

Произведено в соответствии с требованиями международных норм для электромонтажных систем. Гальваническое цинкование соответствует DIN EN ISO 1461. Высокая термостойкость позволяет применять трубу вблизи нагревательных устройств и в помещениях с риском перегрева. Отсутствие острых кромок снижает риск повреждения изоляции кабелей при прокладке.

Преимущества

• Высокая механическая прочность - выдерживает давление грунта, бетона и внешние удары;
• Долговечность - цинковое покрытие предотвращает ржавчину даже при постоянном контакте с влагой;
• Легкость монтажа - не требует резьбы, сварки или сложных инструментов;
• Широкий температурный диапазон - работает в холодильниках, печных камерах и на открытом воздухе зимой;
• Совместимость с системой S40 - возможность расширения и модификации трассы без замены всего контура.

Ограничения применения

• Не предназначен для прокладки в средах с постоянным воздействием кислот, щелочей или хлора - цинковое покрытие может разрушаться;
• Не следует использовать как несущий элемент для тяжелых конструкций - труба служит только для защиты кабелей;
• Запрещено применять в качестве трубопровода для жидкостей или газов - не проверена на герметичность под давлением;
• При использовании в подземных сетях необходимо соблюдать глубину закладки согласно СП и ГОСТ - минимальная рекомендованная глубина - 0,7 м.

Примеры использования

• Прокладка силового кабеля от трансформаторной подстанции к распределительному щиту в промышленном цехе;
• Защита контрольных кабелей на конвейерной линии с частыми вибрациями;
• Монтаж кабельной трассы в подвале здания с высокой влажностью;
• Прокладка сети связи под дорожным покрытием в парковой зоне;
• Фиксация кабелей в стальной конструкции здания с возможностью дальнейшей модернизации.

Практические советы

• Перед монтажом проверьте внутренний диаметр (37,6 мм) - он должен позволять свободно протягивать выбранный кабель с запасом по сечению;
• При работе в сырых условиях используйте дополнительно герметичные муфты S40 - они обеспечивают IP65+ уровень защиты на стыках;
• Не режьте трубу болгаркой без последующей обработки кромок - острый край может повредить изоляцию кабеля;
• При подземной прокладке уложите трубу на песчаную подушку - это снизит риск деформации и продлит срок службы;
• Артикул 2046844 и серия S40 W G - это один продукт; при заказе других элементов системы ищите именно эти обозначения для совместимости.
