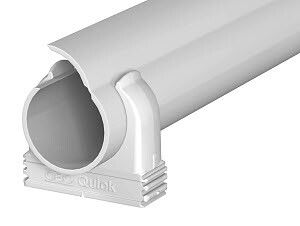

Труба пластиковая QuickPipe M16 (в комплекте с крепежом) (2954 LGR) | 2154501 OBO Bettermann 2954 LGR

Труба QuickPipe M16 (артикул 2954 m16 lgr) от OBO BETTERMANN - это жесткая ПВХ-труба диаметром 16 мм с встроенным крепежом, предназначенная для быстрого и надежного монтажа кабелей в машинах, станках и других промышленных системах.

Назначение и область применения

Труба QuickPipe M16 применяется для прокладки силовых и слаботочных кабелей внутри машин, автоматизированных линий, конвейеров и распределительных щитов. Её используют там, где нужна защищённая, но гибкая в установке трасса - особенно в условиях ограниченного пространства. Подходит для монтажа на вертикальных и горизонтальных поверхностях: стенах, потолках, рамах оборудования.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 13,2 мм
• Материал: ПВХ (поливинилхлорид)
• Цвет: светло-серый
• Рабочая температура: от –25 C до +60 C
• Степень защиты: IP44 (защита от брызг воды и твёрдых частиц >1 мм)
• Длина: 2 метра
• Тип: 2954 M16 LGR
• Ударостойкость: выдерживает энергию удара 5 Дж

Совместимость и монтаж

Труба QuickPipe M16 совместима с другими элементами системы Quick-Pipe: фитингами, углами, креплениями и зажимами Quick. Установка выполняется без инструментов: труба фиксируется в зажиме Quick одним движением - просто вставляется и защёлкивается. Крепёж уже в комплекте, что исключает необходимость докупать хомуты или скобы. Монтаж возможен на любые поверхности: металл, дерево, бетон, пластики. Для соединения двух участков используйте прямые муфты из той же серии.

Безопасность и стандарты

Система QuickPipe прошла испытания по немецкому стандарту VDE, что гарантирует соответствие требованиям безопасности для промышленной электромонтажной практики. Степень защиты IP44 обеспечивает безопасную работу в помещениях с повышенной влажностью, пылью или риском случайного контакта с жидкостью.

Преимущества

• Готовый комплект: труба + крепёж - не нужно искать отдельные элементы
• Быстрая установка: система Quick позволяет закрепить трубу за секунды
• Легкий вес: ПВХ снижает нагрузку на конструкцию
• Устойчивость к механическим воздействиям: выдерживает удары до 5 Дж
• Не требует сверления или болтов: идеально для временных и модульных решений

Ограничения применения

• Не предназначена для открытого монтажа на улице - материал не устойчив к длительному УФ-воздействию
• Не рекомендовано применение при температурах ниже –25 C и выше +60 C - возможна потеря прочности
• Не подходит для прокладки высоковольтных кабелей (выше 1000 В) без дополнительной защиты
• Внутренний просвет 13,2 мм ограничивает количество и диаметр проводов - не более 3–4 кабелей сечением до 2,5 мм2

Примеры использования

• Прокладка кабелей управления на станках ЧПУ
• Монтаж сигнальных линий на конвейерах
• Защита проводов в робототехнических комплексах
• Инженерные решения в пищевой и фармацевтической промышленности (легко моется, не выделяет токсичных веществ)

Практические советы

• Перед монтажом проверьте, чтобы кабели помещались в трубу - суммарный внешний диаметр всех проводов не должен превышать 80% внутреннего сечения (не более ~10,5 мм)
• При необходимости перегиба используйте поворотные фитинги QuickPipe - изгибать трубу руками нельзя, она жёсткая и может треснуть
• Для длинных трасс с несколькими ответвлениями планируйте точки доступа: система не предусматривает демонтаж без разборки креплений
• Артикул 2954 m16 lgr - это именно труба с крепежом; если нужны только фитинги - выбирайте другие артикулы из серии Quick-Pipe
• При замене старой системы - QuickPipe M16 можно использовать вместо металлических труб диаметром 16 мм, если нет требований к ЭМИ-экрану
