Труба пластиковая QuickPipe M32 (в комплекте с крепежом) (2954 LGR) | 2154544 OBO Bettermann 2954 LGR

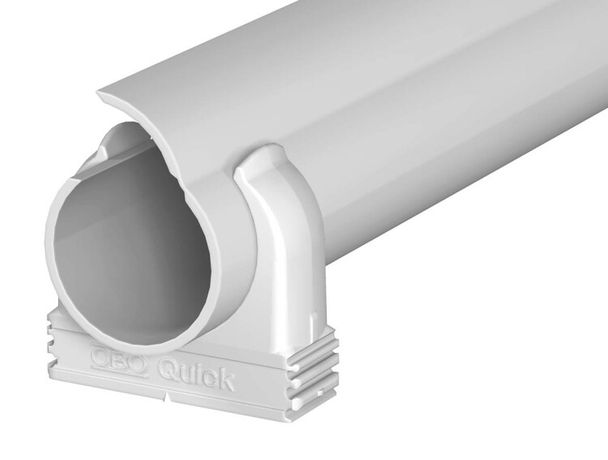

Труба пластиковая жесткая QuickPipe M32 от OBO BETTERMANN - это готовое решение для прокладки кабелей внутри машин и механизмов, где нужна прочная, легкая и защищенная проводка. Артикул 2954 M32 LGR включает трубу и крепеж, что ускоряет монтаж и снижает риск потери деталей.

Назначение и область применения

Труба QuickPipe M32 предназначена для внешней прокладки кабелей и шнуров в условиях повышенной механической нагрузки. Подходит для использования в промышленных устройствах: станках, конвейерах, автоматизированных линиях, щитах управления. Применяется там, где требуется надежная защита от ударов, пыли и случайного контакта с проводниками. Материал ПВХ делает её устойчивой к химическим воздействиям, характерным для цехов.

Технические характеристики

• Наружный диаметр: 32 мм
• Внутренний диаметр: 28,6 мм - обеспечивает достаточное пространство для группировки кабелей
• Материал: Поливинилхлорид (ПВХ) - устойчив к коррозии, не проводит ток
• Цвет: Светло-серый - совместим с промышленными корпусами и стандартизированными системами
• Рабочая температура: от -25 C до +60 C - подходит для холодных цехов и нагреваемых зон
• Степень защиты: IP44 - защита от брызг воды и предметов более 1 мм
• Длина: 2 метра - стандартная длина для модульной сборки
• Тип: 2954 M32 LGR - соответствует серийному номеру системы Quick-Pipe
• Энергия удара: 5 Дж - выдерживает значительные механические нагрузки

Совместимость и монтаж

Труба QuickPipe M32 совместима с другими элементами системы Quick-Pipe: фитингами, углами, муфтами и крепежом того же размера. Комплектация включает зажим Quick - он позволяет закрепить трубу на поверхности без сверления, просто защелкиваясь на профиль или раму. Установка выполняется вручную: труба вставляется в фитинг до щелчка, крепеж фиксируется одним движением. Для длинных трасс рекомендуется использовать крепления через каждые 80–100 см. Диаметр 32 мм подходит для пучков из нескольких силовых или сигнальных кабелей, но не предназначен для одиночных крупногабаритных проводов.

Безопасность и стандарты

Система QuickPipe протестирована по стандарту VDE, что гарантирует соответствие европейским требованиям безопасности для электромонтажа. Степень защиты IP44 допускает использование в помещениях с возможностью попадания брызг воды - например, на участках мойки оборудования или в местах с высокой влажностью. Однако не предназначена для постоянного контакта с водой или наружной установки под дождём.

Преимущества

• Готовый комплект с крепежом - экономит время на поиск и заказ отдельных элементов
• Легкий вес - удобно транспортировать и монтировать в труднодоступных местах
• Высокая ударопрочность - выдерживает случайные столкновения инструментами или деталями
• Не требует специальных инструментов - монтаж можно выполнить без паяльника, клещей или сверла
• Интеграция с системой Quick-Pipe - возможность расширения и замены частей без переделки всей трассы

Ограничения применения

• Не применяется в средах с температурой ниже -25 C - материал становится хрупким
• Не подходит для прямого контакта с открытым пламенем или источниками высоких температур (>60 C)
• Не рассчитана на скрытую прокладку в стене или полу - предназначена исключительно для открытой установки
• Не используйте для прокладки высоковольтных сетей выше 1000 В переменного тока - система не сертифицирована для таких задач
• Не следует применять в агрессивных химических средах (например, сильные кислоты или растворители)

Примеры использования

• Защита кабелей питания и сигналов на автоматическом станке с ЧПУ
• Прокладка проводов между секциями конвейерной ленты
• Фиксация кабелей управления на промышленном роботе
• Монтаж проводки в щите управления с доступом снаружи
• Замена старых металлических труб в оборудовании для снижения массы и коррозии

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы (28,6 мм) был достаточен для суммарного сечения всех кабелей - перегрузка затрудняет обслуживание
• Используйте только оригинальные фитинги OBO BETTERMANN - совместимость других брендов не гарантирована
• При необходимости резки трубы используйте ножовку по пластику - острые края после реза лучше зашлифовать
• Артикул 2954 M32 LGR всегда поставляется с крепежом; если крепеж потерялся - замените его на оригинал (не используйте саморезы или болты без учета нагрузки)
• Для вертикальных участков рекомендуется увеличить плотность креплений - предотвращает провисание при большом количестве кабелей
