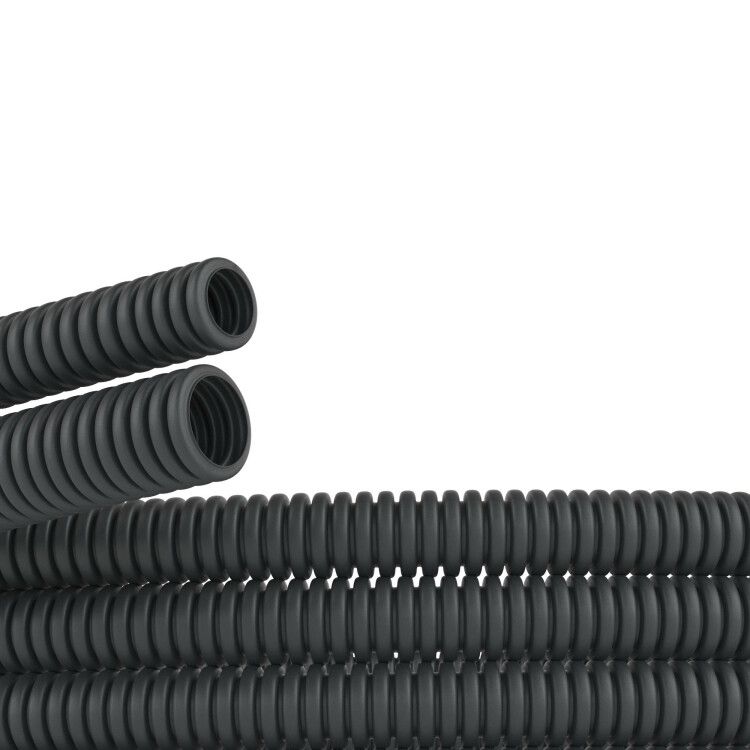

Труба гофрированная ПНД гибкая легкая d32мм без протяжки черн. (уп.25м) DKC 70732 ДКС

Труба гофрированная ПНД гибкая d32мм без протяжки черная (25м) от DKC (ДКС) - это гибкий защитный канал из полиэтилена низкого давления для скрытой прокладки кабелей и проводов в бетоне, штробах и стяжках. Артикул 70732 подходит для электрических, телекоммуникационных и слаботочных систем с рабочим напряжением до 1000 В.

Назначение и область применения

Труба гофрированная ПНД гибкая d32мм без протяжки черная (25м) предназначена для защиты кабелей и проводов при скрытой прокладке внутри строительных конструкций. Подходит для прокладки силовых, управляющих, сигнальных и коммуникационных линий: Ethernet, TV, телефонных кабелей, проводов освещения и управления оборудованием. Область применения - монолитное бетонирование, штробы в стенах, стяжки полов из бетона, цемента и других несгораемых материалов. Не используется для открытой прокладки на поверхности или в условиях механического воздействия.

Технические характеристики

• Наружный диаметр: 32 мм
• Внутренний диаметр: 24,3 мм
• Длина бухты: 25 метров
• Материал: полиэтилен низкого давления (ПНД)
• Цвет: черный (RAL 7021)
• Степень защиты: IP55 - защищает от пыли и струй воды
• Температура эксплуатации: от –40 C до +90 C
• Статический радиус изгиба: 96 мм (минимум 3×диаметр)
• Прочность на сжатие: 125 Н
• Прочность на разрыв: 200 Н
• Ударопрочность: класс 2 - выдерживает механические нагрузки при монтаже
• Устойчивость к УФ-излучению: да - не теряет свойства на солнце
• Маслостойкость: да - не разрушается при контакте с маслами и нефтепродуктами
• Содержание галогенов: нет - безопасна при возгорании
• Распространяет горение: да - не самозагасающая, требует учета при проектировании
• Класс воспламеняемости по UL94: прочее - не соответствует классам V-0/V-1

Совместимость и монтаж

Труба гофрированная ПНД гибкая d32мм без протяжки черная (25м) имеет продольную щель - позволяет легко вставить кабели после установки трубы. Монтаж возможен в уже залитый бетон или перед заливкой стяжки. Для фиксации используйте хомуты, клипсы или скобки через каждые 0,5–1 м. Не рекомендуется перегибать трубу меньше чем на 96 мм радиуса - это повредит структуру. Кабели заправляются вручную; протяжка не предусмотрена, поэтому предварительно прокладывайте кабель в трубу до монтажа в конструкцию.

Безопасность и стандарты

Изделие соответствует ТУ 3491-011-47022248-2003. Степень защиты IP55 обеспечивает надежную защиту от пыли и брызг воды, что важно для помещений с повышенной влажностью. Отсутствие галогенов снижает токсичность продуктов горения. Однако труба распространяет горение - не применяйте в местах с высокими требованиями к огнестойкости (например, в лифтовых shafts или тамбурах противопожарных зон). Для таких участков требуется сертифицированная негорючая гофра.

Преимущества

• Высокая гибкость - легко адаптируется к сложному контуру штроб и изгибов
• Широкий температурный диапазон - работает даже в холодных помещениях и рядом с нагревательными элементами
• Устойчивость к УФ - сохраняет целостность при временной открытой эксплуатации
• Маслостойкость - не разрушается при попадании технических жидкостей
• Легкий вес - удобно транспортировать и работать с бухтой
• Щель по всей длине - ускоряет монтаж и замену кабелей

Ограничения применения

• Не предназначен для наружной прокладки под открытым небом длительное время - хотя устойчив к УФ, не является UV-защитной конструкцией
• Не использовать в местах с риском механического повреждения (например, в проходах, где есть движущиеся части оборудования)
• Не совместим с системами, требующими герметичной изоляции - щель не обеспечивает полной герметизации
• Не применять в качестве основной пожарной защиты - материал горюч, не соответствует нормам для эвакуационных путей
• Запрещено использование в средах с агрессивными химическими веществами (кислоты, растворители)

Примеры использования

• Прокладка кабелей питания и управления в бетонных плитах жилых домов
• Скрытая прокладка LAN-кабелей в стяжке офисного помещения
• Защита проводов освещения в штробах стен в квартире
• Монтаж сигналов датчиков в промышленном оборудовании, установленном в бетонных конструкциях
• Прокладка телефонных и видеокабелей в многоэтажных зданиях при капитальном ремонте

Практические советы

• Перед закладкой в бетон проверьте, чтобы кабель был полностью заправлен в трубу - после заливки доступ будет невозможен
• При работе в зимних условиях согрейте трубу до комнатной температуры - ПНД становится хрупким ниже –20 C
• Для многократного использования выбирайте трубу с запасом по диаметру: 32 мм подходит для кабелей до 10–12 мм в суммарном сечении
• Не перегружайте трубу более чем 3–4 кабелями одновременно - это затруднит будущую замену
• При использовании в стяжке пола убедитесь, что труба не пережата арматурой - соблюдайте минимальный радиус изгиба 96 мм
• Артикул 70732 от DKC (ДКС) - оптимальный выбор для типового жилищного и коммерческого строительства, особенно в рамках серии Octopus
