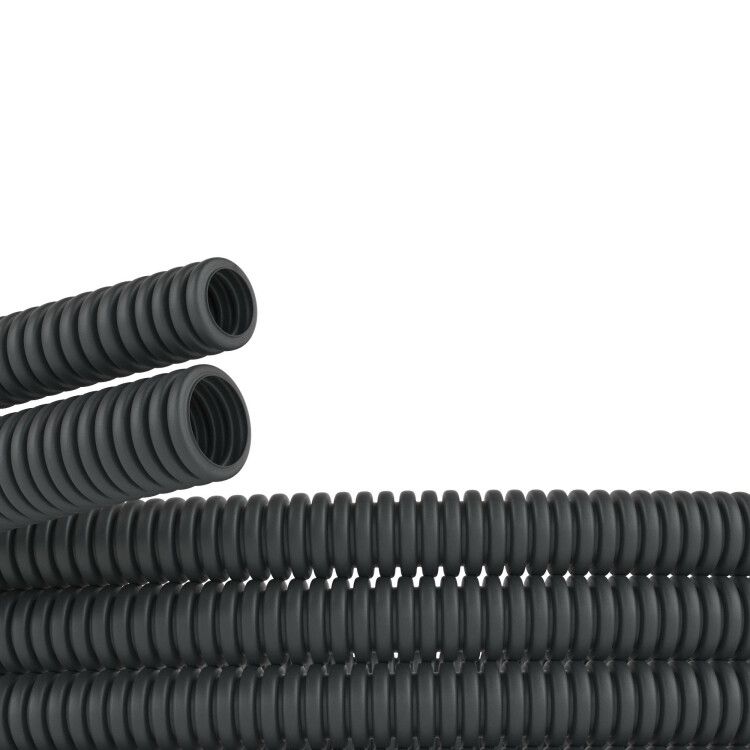

Труба гофрированная ПНД гибкая легкая d20мм без протяжки черн. (уп.100м) DKC 70720 ДКС

Труба гибкая гофрированная полиэтилен низкого давления (ПНД) d20мм без протяжки 100м черная от DKC (ДКС), артикул 70720, предназначена для скрытой прокладки кабелей и проводов в бетоне, штробах и стяжках. Материал — ПНД, что обеспечивает устойчивость к химическим воздействиям, влаге и перепадам температур.

Назначение и область применения

Труба используется для защиты электрических, телефонных, компьютерных и телевизионных кабелей, работающих при постоянном или переменном токе. Подходит для скрытой прокладки в монолитных бетонных конструкциях, штробах стен, стяжках полов из несгораемых материалов. Также применяется в промышленных объектах, жилых зданиях, офисах и на объектах связи.

Технические характеристики

• Материал: полиэтилен высокой плотности (ПНД)
• Номинальный диаметр: 20 мм
• Наружный диаметр: 19,5 мм
• Длина бухты: 100 метров
• Цвет: черный (RAL 7021)
• Температура эксплуатации: от –40 °C до +90 °C
• Степень защиты: IP55 — защита от пыли и струй воды с любого направления
• Статический радиус изгиба: 60 мм (минимум 3 диаметра трубы)
• Прочность на разрыв: 200 Н, на сжатие: 125 Н
• Ударопрочность: класс 2 — выдерживает механические нагрузки при монтаже
• Маслостойкость: да
• Устойчивость к УФ-излучению: да — не теряет свойства на открытом воздухе
• Не содержит галогенов — при горении не выделяет токсичных газов
• Распространяет горение: да — не самозагасающая, требует учета при проектировании
• Имеет продольный разрез и прорези — позволяет легко открывать и закрывать для прокладки кабелей после установки

Совместимость и монтаж

Труба совместима со всеми типами изолированных проводов и кабелей, имеющими наружный диаметр до 14–15 мм. Для удобства монтажа рекомендуется использовать кабели с меньшим диаметром — так снижается риск повреждения изоляции при затяжке. Гофра имеет продольный разрез, поэтому её можно раскрыть, поместить внутрь кабель, затем защелкнуть обратно — без необходимости протяжки через всю длину. Монтаж возможен в бетон, кирпич, штукатурку. Не требуется специальный инструмент — достаточно ножниц или ножа для резки. Учитывайте минимальный радиус изгиба 60 мм — не допускайте резких углов, чтобы не деформировать стенки трубы.

Безопасность и стандарты

Произведена по ТУ 3491-011-47022248-2003. Соответствует требованиям к электроустановкам в помещениях с повышенной влажностью и пылью благодаря степени защиты IP55. Не содержит галогенов — безопасна при возникновении пожара. Класс воспламеняемости UL94 — не соответствует нормам самозагасания, поэтому не рекомендуется для открытой прокладки в местах с высоким риском возгорания без дополнительной защиты.

Преимущества

• Высокая эластичность — легко адаптируется к сложным контурам трасс
• Широкий температурный диапазон — работает даже в холодных регионах и рядом с нагревательными элементами
• Устойчивость к УФ — не расслаивается и не становится хрупкой на солнце
• Маслостойкость — сохраняет целостность в условиях масляных сред (например, в цехах)
• Легкий вес — снижает трудозатраты при транспортировке и укладке
• Продольный разрез — ускоряет монтаж и замену кабелей

Ограничения применения

• Не предназначена для открытой прокладки в зонах с высоким риском возгорания — материал распространяет горение
• Не следует применять там, где есть контакт с острыми металлическими кромками — возможно повреждение стенок
• Не подходит для прямого бетонирования без предварительной фиксации — при уплотнении бетона труба может сдавливаться
• Не рекомендуется для прокладки силовых кабелей выше 1000 В — не является полноценной электрической изоляцией
• Не предназначен для использования в качестве несущего элемента — нельзя подвешивать оборудование или кабели на трубу

Примеры использования

• Прокладка сети Ethernet и видеокамер внутри стен квартиры
• Скрытая прокладка осветительных кабелей в стяжке пола в офисе
• Защита кабелей управления на конвейере в пищевом производстве
• Электроснабжение оборудования в холодильных камерах (благодаря низкотемпературной стойкости)
• Подключение датчиков в системах автоматизации на заводах

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы достаточен для кабеля — суммарный диаметр всех проводов не должен превышать 40% от внутреннего объема трубы
• При работе в бетоне используйте фиксаторы или хомуты каждые 1–1,5 м — это предотвращает смещение при уплотнении раствора
• При резке используйте острый нож — срез должен быть ровным, без заусенцев, которые могут повредить изоляцию кабеля
• Для многократного доступа к кабелю (например, в серверных) лучше выбирать модели с продольным разрезом — как эта труба
• Храните бухту в сухом месте, избегайте длительного пребывания под прямыми солнечными лучами — хотя труба УФ-стойкая, долгое воздействие может уменьшить срок службы
