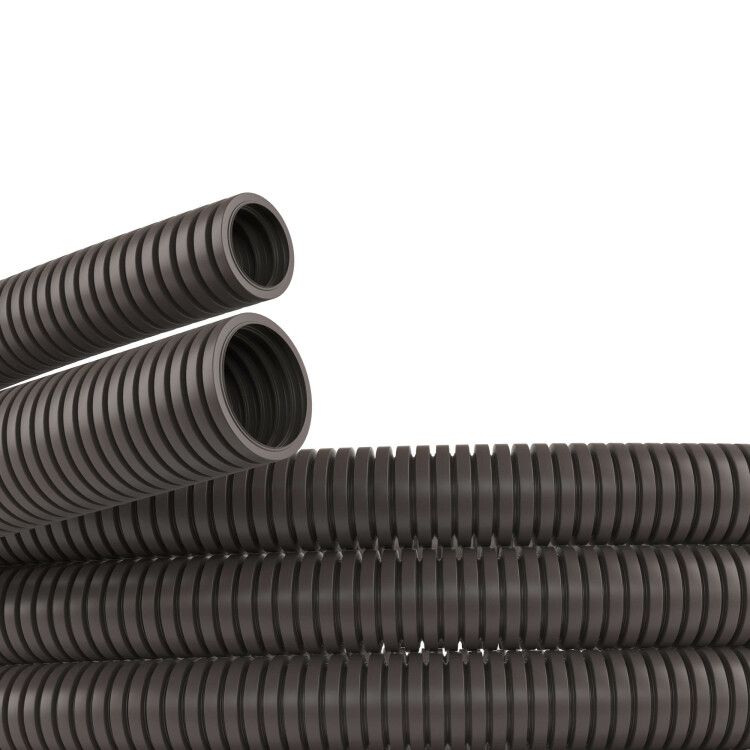

Труба гофрированная ПА 6 гибкая d20мм без протяжки темн. сер. (уп.100м) DKC 80020 ДКС

Труба гофрированная полиамидная 20мм PA6V0 без протяжки тёмно-серая (100м) от DKC предназначена для защиты проводов и кабелей в сложных условиях - от высоких температур до механических нагрузок. Благодаря прочному материалу и герметичной защите IP68, она надёжна даже в открытых и агрессивных средах. Артикул 80020 - решение для профессионального монтажа в промышленности и автоматизации.

Назначение и область применения

Труба гофрированная полиамидная 20мм PA6V0 без протяжки тёмно-серая (100м) используется для прокладки силовых и слаботочных кабелей там, где важны механическая прочность, химическая стойкость и долговечность. Подходит для монтажа в пустотах фальш-полов и потолков, внутри машин и оборудования, а также открыто - на несгораемых и трудносгораемых поверхностях. Применяется в цехах, на конвейерах, в системах автоматизации, энергоустановках и транспорте.

Технические характеристики

• Диаметр: 20 мм - внутренний проход позволяет пропускать кабели до 12–15 мм в диаметре (с учётом запаса на изгиб).
• Материал: Полиамид 6 (PA6) - термопластик с высокой жесткостью, устойчивостью к перегреву и химическим веществам.
• Класс воспламеняемости: ПВ-0 - самозагасающий материал, не поддерживает горение после удаления источника пламени.
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением.
• Температурный диапазон: от –40 C до +105 C - работает в холодных складах и рядом с нагретыми механизмами.
• Прочность: Разрыв - 300 Н, сжатие - 200 Н - выдерживает значительные внешние нагрузки без деформации.
• Радиус изгиба: 40 мм - можно прокладывать в ограниченном пространстве без повреждений.
• Устойчивость к УФ: Да - не трескается и не выцветает под прямыми солнечными лучами.
• Маслостойкость: Да - не разрушается при контакте с маслами, смазками и другими техническими жидкостями.
• Длина: 100 м - одна бухта, удобна для крупных объектов.
• Цвет: Темно-серый - снижает видимость в промышленной среде, не требует окраски.
• Гибкость: Высокая - легко формируется вокруг препятствий без инструментов.
• Обшивка: Без обшивки - легче и дешевле, чем с металлической оплеткой, но менее устойчива к острым кромкам.
• Галогены: Содержит - не соответствует требованиям Low Halogen, не подходит для мест с особыми экологическими нормами.

Совместимость и монтаж

Труба гофрированная полиамидная 20мм PA6V0 без протяжки тёмно-серая (100м) не имеет внутренней протяжки - для прокладки кабеля потребуется использовать шнур или зонд. Монтаж возможен вручную: труба легко режется ножницами по пластиковому профилю, соединяется с помощью муфт или переходников того же диаметра. Для фиксации используйте хомуты или крепления с шагом не более 1,5 м. Учитывайте радиус изгиба 40 мм - не допускайте резких углов, иначе возникнет риск повреждения кабелей внутри.

Безопасность и стандарты

Изделие соответствует классу пожарной безопасности ПВ-0, что делает его подходящим для установки в помещениях с повышенными требованиями к огнестойкости. Степень защиты IP68 обеспечивает безопасную работу во влажных, пыльных и агрессивных средах. Однако наличие галогенов исключает применение в закрытых системах с требованием к низкому уровню токсичности при горении (например, метро, тоннели, суда по IMO).

Преимущества

• Высокая ударопрочность - выдерживает случайные нагрузки при монтаже и эксплуатации.
• Не боится температурных колебаний - стабильна в суровом климате и около нагревательных элементов.
• Устойчива к УФ и маслам - не требует дополнительной защиты при наружной прокладке.
• Легко гнётся - позволяет прокладывать трассы без сложных фитингов.
• Длинная бухта - минимизирует стыки и ускоряет монтаж на больших площадях.

Ограничения применения

• Не применяется в системах с требованием к нулевому содержанию галогенов - например, в железнодорожных тоннелях или подводных объектах.
• Без протяжки - требует дополнительных усилий при прокладке длинных участков; неудобна для одиночного монтажа без помощника.
• Не предназначен для прямого контакта с острыми металлическими кромками - возможны порезы стенки трубы.
• Не заменяет металлическую гофру при наличии постоянных вибраций или риска перетирания - для таких условий лучше выбрать усиленные варианты.

Примеры использования

• Защита кабелей управления на станках ЧПУ внутри корпуса.
• Прокладка сигнальных линий в фальш-потолке серверной комнаты.
• Трассировка питания и датчиков на конвейере в пищевой промышленности.
• Монтаж кабелей на открытом воздухе - например, на фасадах зданий или в теплицах.
• Защита проводов в автопроизводстве - рядом с масляными и гидравлическими системами.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы (20 мм) достаточен для суммарного сечения всех кабелей - не забывайте про коэффициент заполнения (не более 40–50%).
• Для длинных трасс (>30 м) используйте протяжку или ленту - без неё затянуть кабель будет сложно.
• При работе в условиях низких температур (ниже –20 C) согрейте трубу перед изгибом - полиамид становится хрупким.
• Не используйте её как несущую конструкцию - она не рассчитана на вес кабелей, только на защиту.
• Артикул 80020 от DKC совместим с фитингами серии Octopus - выбирайте комплектующие одного бренда для гарантии плотности соединений.
