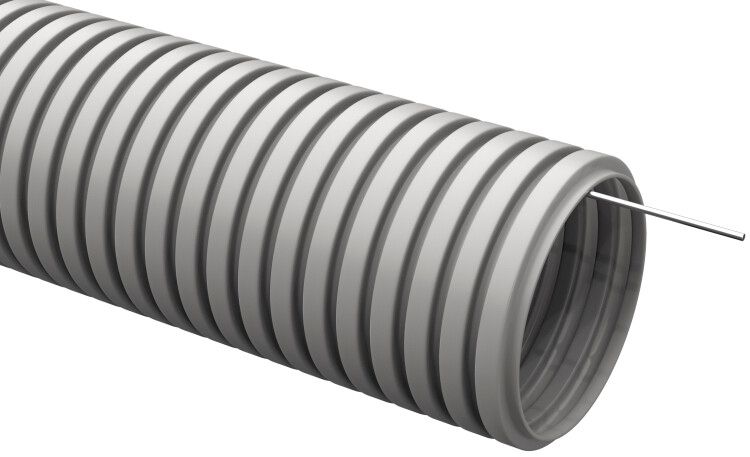

Труба гофрированная ПВХ d32мм с протяжкой сер. ELASTA (уп.25м) IEK CTG20-32-K41-025I

Труба гибкая гофрированная ПВХ d 32 мм с протяжкой (25 м) от IEK предназначена для скрытой прокладки кабелей в стенах, перекрытиях и других конструкциях зданий. Артикул ctg20-32-k41-025i сочетает прочность ПВХ, наличие протяжки и длину 25 метров - оптимальное решение для электромонтажных работ в жилых и офисных помещениях.

Назначение и область применения

Труба гибкая гофрированная ПВХ d 32 мм с протяжкой (25 м) применяется для защиты и прокладки электрических кабелей в стенах, полу, потолках и штробах. Подходит для силовых и слаботочных сетей: освещения, розеток, систем безопасности, связи, автоматизации. Идеальна для скрытой проводки в бетоне, кирпиче и гипсокартоне. Не рекомендуется для открытой уличной прокладки или мест с постоянным воздействием воды.

Технические характеристики

• Наружный диаметр: 32 мм
• Внутренний диаметр: 24,5 мм - позволяет пропускать кабели до 10–12 мм в диаметре
• Длина бухты: 25 м - одна бухта покрывает среднюю комнату или участок трассы
• Материал: ПВХ - устойчив к коррозии, химически инертен
• Прочность при сжатии: 320–350 Н - выдерживает нагрузку от заливаемого раствора или легких конструкций
• Степень защиты IP40 - предохраняет от твердых частиц размером более 1 мм, но не от воды
• Температурный диапазон: от –15 C до +60 C - подходит для помещений с нормальным микроклиматом
• Цвет: серый - совместим с большинством интерьеров и легко маскируется
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Пожаробезопасность: не распространяет горение - снижает риск развития пожара при КЗ
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d 32 мм с протяжкой (25 м) совместима с любыми типами кабелей: NYM, VVG, FTP, UTP, многожильные и одножильные провода. Протяжка (зонд) уже установлена - её можно использовать для затяжки кабеля без дополнительного оборудования. Монтаж выполняется вручную: труба легко гнётся, фиксируется хомутами или в штробе раствором. Для переходов используйте стандартные муфты и ответвители IEK серии ELASTA. Диаметр 32 мм подходит для групповой проводки - например, для нескольких кабелей в одной трассе.

Безопасность и стандарты

Труба соответствует требованиям ТУ 2248-002-18461115-2010. Материал ПВХ не поддерживает горение - при коротком замыкании она не будет способствовать развитию пламени. IP40 гарантирует защиту от крупных твёрдых предметов, что важно при заливке стяжки или заделке в стену. Электроизоляционные свойства ПВХ исключают риск пробоя через корпус трубы. Сертифицирована для использования в жилых и общественных зданиях.

Преимущества

• Протяжка в комплекте - экономит время на монтаже, не нужна дополнительная леска
• Высокая гибкость - проходит через изгибы и узкие каналы без специальных фитингов
• Легкий вес - удобно транспортировать и работать с бухтой
• Ударопрочность - выдерживает давление при заливке штроб
• Долговечность - срок службы 25 лет при правильном монтаже
• Экономия на аксессуарах - минимум соединителей благодаря гибкости

Ограничения применения

• Не предназначен для наружной прокладки - УФ-лучи и мороз ниже –15 C могут вызвать хрупкость
• IP40 не защищает от влаги - нельзя применять в сырых помещениях без дополнительной герметизации
• Не рассчитана на высокую механическую нагрузку - не стоит использовать там, где возможны удары или давление свыше 350 Н
• Не подходит для прокладки в канализационных или технологических каналах с агрессивными жидкостями

Примеры использования

• Прокладка группы розеток в квартире - один кусок трубы от щита до распределительной коробки
• Скрытая проводка в новостройке - труба укладывается в штробы перед заливкой стяжки
• Обустройство системы “умный дом” - прокладка слаботочных кабелей (LAN, RS-485) между этажами
• Монтаж освещения в офисе - гофра проходит вдоль потолка, затем спускается к светильникам

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 24,5 мм был достаточен для суммарного сечения всех кабелей - не перегружайте трубу
• При работе в холоде (+5 C и ниже) согните трубу медленно - ПВХ становится менее эластичным
• Используйте протяжку как направляющую: закрепите кабель к ней скотчем или пластиковым зажимом, потом аккуратно потяните
• Для длинных трасс (>15 м) с несколькими изгибами - делайте промежуточные точки доступа (коробки) для облегчения протяжки
• Артикул ctg20-32-k41-025i - выбирайте этот вариант, если вам нужны именно 25 м и готовая протяжка; для коротких участков берите меньшую длину
• Совмещайте с фитингами IEK серии ELASTA - они обеспечивают надёжное соединение и сохраняют степень защиты
