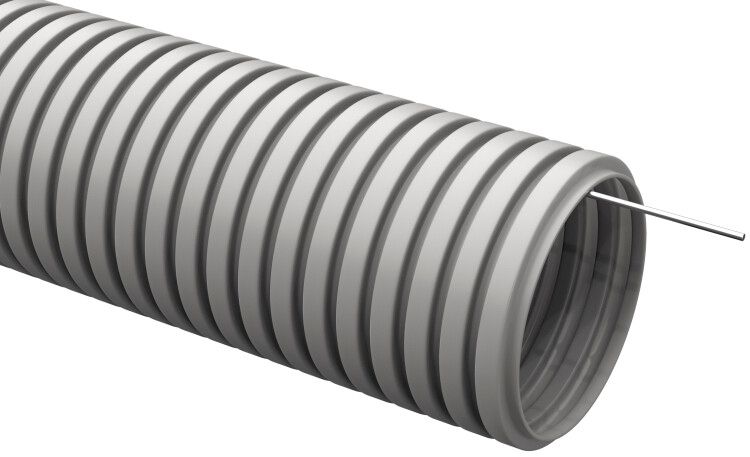

Труба гофрированная ПВХ d40мм с протяжкой сер. ELASTA (уп.15м) IEK CTG20-40-K41-015I

Труба гибкая гофрированная ПВХ диаметр 40 мм с протяжкой (15 м) от IEK предназначена для скрытой прокладки кабелей в стенах, перекрытиях и других конструкциях. Благодаря гибкости, наличию протяжки и устойчивости к механическим нагрузкам, этот продукт удобен как для электромонтажных работ в жилых домах, так и в коммерческих объектах. Артикул ctg20-40-k41-015i относится к серии ELASTA.

Назначение и область применения

Труба гибкая гофрированная ПВХ диаметр 40 мм с протяжкой (15 м) используется для прокладки силовых и слаботочных кабелей в стенах, потолках, полу и других закрытых конструкциях. Подходит для внутренней электромонтажной прокладки в жилых, офисных и промышленных зданиях. Применяется там, где требуется надёжная защита проводов от повреждений, но невозможна установка жёстких труб - например, при проходе через изгибы, перегородки или между элементами каркаса.

Технические характеристики

• Наружный диаметр: 40 мм
• Внутренний диаметр: 31,5 мм - позволяет пропускать кабели до 4–5 шт. сечением до 10 мм2 каждый
• Длина бухты: 15 метров - оптимальна для одного этажа или участка трассы
• Материал: ПВХ - устойчив к влаге, химически инертен, не выделяет токсины при нормальной температуре
• Цвет: серый - совместим с большинством интерьеров и легко различим при обслуживании
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Температура эксплуатации: от –15 C до +60 C - подходит для помещений с обычным микроклиматом, не для холодильных камер или парилок
• Прочность при сжатии: 320–350 Н - выдерживает давление от уплотнённого бетона или легких конструкций
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Пожаробезопасность: не распространяет горение - самозатухающий материал
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПВХ диаметр 40 мм с протяжкой (15 м) совместима с любыми типами кабелей: NYM, VVG, SHVV, FTP, UTP. Готовая протяжка (стальная или пластиковая нить) позволяет легко затянуть кабель без дополнительных инструментов. Монтировать можно вручную: труба легко гнётся, фиксируется хомутами или скобами. Для соединения с распределительными коробками используйте переходники или муфты с резьбой M20/M25. Учитывайте внутренний диаметр 31,5 мм - не перегружайте канал более чем 40% от свободного объёма.

Безопасность и стандарты

Труба соответствует требованиям ТУ 2248-002-18461115-2010 и имеет класс пожарной безопасности - не поддерживает горение. Не содержит свинца и фталатов, безопасна для использования в помещениях с постоянным пребыванием людей. Однако IP40 не обеспечивает защиту от влаги - не применяйте в сырых местах (ванная, баня, подвал без гидроизоляции).

Преимущества

• Гибкость - позволяет прокладывать трассу даже в ограниченном пространстве без угловых деталей
• Наличие протяжки - экономит время при запуске кабеля, исключает необходимость в специальных инструментах
• Высокая прочность на сжатие - сохраняет форму при заделке в стену или плиту
• Долгий срок службы - 25 лет без замены при правильной установке
• Лёгкий вес - снижает нагрузку на конструкцию и ускоряет работу монтажника

Ограничения применения

• Не использовать вне помещений - ПВХ теряет эластичность при минусовых температурах ниже –15 C и стареет под UV-лучами
• Не применять в местах с высокой влажностью (баня, бассейн, подвал без гидроизоляции) - IP40 не защищает от воды
• Не рекомендуется для открытой прокладки на фасадах или в условиях частого механического воздействия (например, на заводах с движущимся оборудованием)
• Не допускается использование в системах с температурой выше +60 C - риск деформации

Примеры использования

• Прокладка кабеля питания для розеток и освещения в кирпичных и панельных домах
• Скрытая прокладка сетевых кабелей (LAN, TV) в стенах офисов
• Запуск кабелей в межэтажные перекрытия при ремонте квартир
• Обустройство электропроводки в деревянных домах - как защита от механических повреждений

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 31,5 мм был достаточен для количества и сечения кабелей - лучше не превышать 4–5 одножильных проводов 2,5 мм2
• При прохождении через бетонные перегородки используйте металлические вставки - предотвращают сплющивание трубы
• Фиксируйте трубу каждые 50–70 см - особенно в вертикальных участках, чтобы избежать провисания
• При работе в холодное время года (ниже 0 C) согрейте трубу руками перед изгибом - ПВХ становится хрупким
• Артикул ctg20-40-k41-015i - выбирайте именно эту модель, если нужна готовая протяжка; без неё придётся использовать отдельный трос
