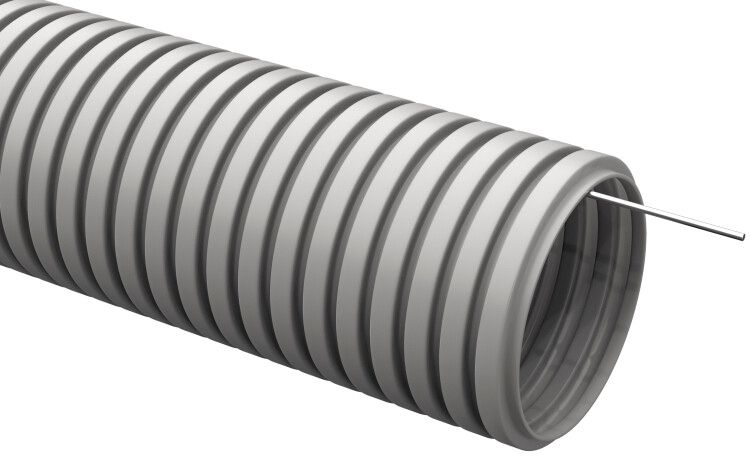

Труба гофрированная ПВХ d50мм с протяжкой сер. ELASTA (уп.15м) IEK CTG20-50-K41-015I

Труба гибкая гофрированная ПВХ диаметр 50 мм с протяжкой (15 м) от IEK (ИЭК) - это готовое решение для скрытой прокладки кабелей в стенах, перекрытиях и других конструкциях. Артикул ctg20-50-k41-015i обеспечивает надежную защиту проводов благодаря прочному ПВХ-корпусу, гибкости и встроенной протяжке, что ускоряет монтаж и снижает риск повреждения изоляции.

Назначение и область применения

Труба гибкая гофрированная ПВХ диаметр 50 мм с протяжкой (15 м) предназначена для прокладки силовых и слаботочных кабелей в помещениях - в стенах, потолках, полу, штробах и каналах. Подходит для жилых, офисных и промышленных объектов. Применяется в системах освещения, автоматизации, связи, управления оборудованием. Гофра используется там, где требуется обход препятствий, изгиб трассы или ограниченное пространство.

Технические характеристики

• Диаметр наружный: 50 мм
• Диаметр внутренний: 40,1 мм - позволяет пропускать кабели до 10–12 мм в диаметре (например, 3×6 мм2 + 1×4 мм2)
• Длина бухты: 15 метров - оптимальна для одного участка трассы без стыков
• Материал: ПВХ - устойчив к влаге, химически инертен, не выделяет токсины при нагреве
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не от воды - применяется только в сухих помещениях
• Температурный режим: от –15 C до +60 C - подходит для большинства интерьеров, не рекомендуется для холодных чердачных помещений зимой
• Прочность при сжатии: 320–350 Н - выдерживает нагрузку от бетонной стяжки, штукатурки, легких перегородок
• Пожаробезопасность: не распространяет горение - самозатухающий материал, соответствует нормам для внутренней прокладки
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Цвет: серый - совместим с большинством отделочных решений
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПВХ диаметр 50 мм с протяжкой (15 м) легко монтируется без специальных инструментов. Встроенная протяжка (стальная нить) позволяет затянуть кабель через всю трубу одним движением - достаточно закрепить один конец, продеть кабель и потянуть за протяжку. Для фиксации используйте пластиковые хомуты или крепления на расстоянии 0,8–1,2 м друг от друга. Соединяйте с коробками, фитингами и муфтами того же диаметра (50 мм). Не допускается использование с металлическими клеммниками, которые могут повредить стенки трубы.

Безопасность и стандарты

Труба соответствует требованиям ТУ 2248-002-18461115-2010 и имеет сертификаты на пожаробезопасность. Материал ПВХ не поддерживает горение, не выделяет едких газов при температуре до 60 C. Однако не предназначен для открытой прокладки на улице, в сырых помещениях (ванная, баня) или местах с постоянным контактом с водой - степень защиты IP40 исключает контакт с жидкостями.

Преимущества

• Встроенная протяжка экономит время монтажа - не нужна отдельная стальная струна
• Высокая гибкость позволяет проходить через узкие и извилистые каналы без дополнительных углов
• Ударопрочная структура гофры сохраняет форму даже после укладки в бетон
• Легкий вес - удобно транспортировать и работать одной рукой
• Серый цвет маскируется под штукатурку и окраску

Ограничения применения

• Не использовать во влажных средах (баня, бассейн, подвалы с высокой влажностью) - IP40 не защищает от воды
• Не применять на улице - УФ-излучение и перепады температур ниже –15 C вызывают хрупкость материала
• Не подходят для прямого контакта с острыми краями металла - возможны порезы стенки трубы
• Не рекомендуется для мощных кабелей свыше 16 мм2 - внутренний диаметр 40,1 мм ограничивает заполнение
• Запрещено использовать в качестве несущего элемента - нельзя вешать на нее оборудование

Примеры использования

• Прокладка кабеля питания для розеток в новостройке - между этажами через плиты перекрытия
• Скрытая прокладка сигнального кабеля для системы “умный дом” в деревянном доме
• Подключение светильников в офисе - трасса вдоль потолка, обход вентиляционных коробов
• Монтаж кабелей для видеонаблюдения в кирпичных стенах с минимумом штроб

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 40,1 мм соответствовал суммарному сечению всех кабелей - не перегружайте трубу
• Если трасса длинная и содержит несколько изгибов, смажьте кабель мылом или воском - так легче протягивать
• Не растягивайте трубу при установке - она теряет эластичность и может растрескаться
• При работе в бетоне убедитесь, что гофра полностью покрыта раствором - иначе при давлении возникают трещины
• Артикул ctg20-50-k41-015i - идеально сочетается с фитингами и коробками серии ELASTA от IEK (ИЭК)
