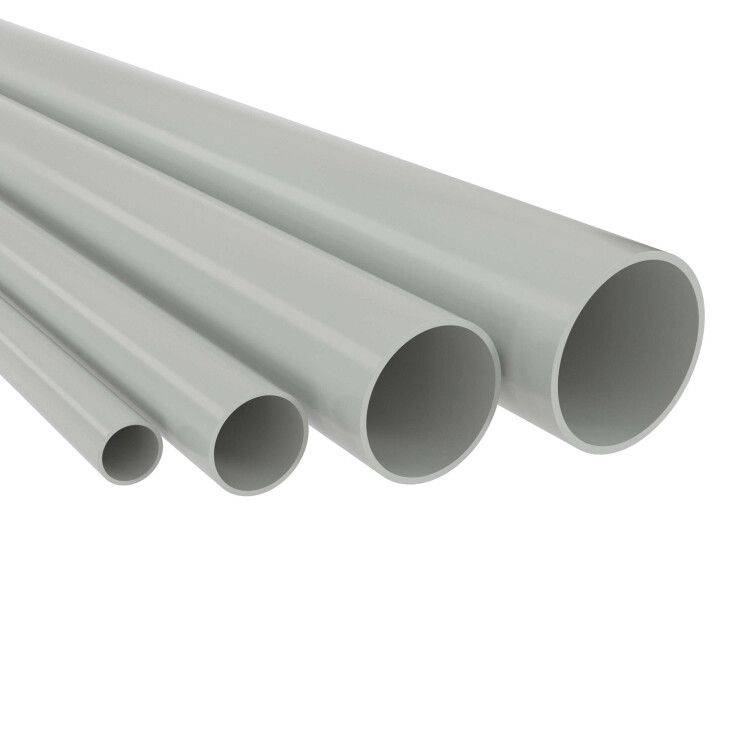

Труба гладкая ПВХ жесткая легкая d20мм сер. (розн. упак.)(дл.2м) DKC 62920R ДКС

Труба гладкая ПВХ жесткая диаметр 20 мм от DKC (ДКС), артикул 62920r - это lightweight, но прочная труба для прокладки кабелей и проводов в помещениях и под навесом. Подходит для электрических, телекоммуникационных и информационных систем. Серия Express обеспечивает совместимость с широким спектром фитингов.

Назначение и область применения

Труба гладкая ПВХ жесткая диаметр 20 мм предназначена для внутренней и наружной прокладки изолированных проводов, кабелей и шнуров. Применяется в системах: электроснабжения, телефонной связи, локальных сетей, видеонаблюдения, домашней автоматизации. Подходит для монтажа в зданиях, на объектах промышленного и коммерческого назначения, в том числе в условиях повышенной влажности. Не используется для прокладки силовых кабелей выше 1000 В.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 17.6 мм
• Длина: 2 метра
• Материал: ПВХ (поливинилхлорид)
• Цвет: серый (RAL 7035)
• Класс прочности: Тяжелый (Класс 4) - выдерживает значительные внешние нагрузки
• Рабочая температура: от -25 C до +60 C
• Температура монтажа: от -5 C до +60 C
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду
• Пожаробезопасность: не распространяет горение
• Внутренняя поверхность: гладкая - снижает трение при протяжке кабелей

Совместимость и монтаж

Труба гладкая ПВХ жесткая диаметр 20 мм совместима со всей серией Express от DKC: углы, тройники, муфты, клеммы и крышки. Монтаж осуществляется на несгораемые и трудносгораемые основания: бетон, кирпич, металлические профили. Крепление - хомутами, клипсами или клеем. Для прокладки в бетоне допускается монолитное заливание - труба сохраняет целостность даже при вибрациях. Не требует сварки или специального оборудования. Соединения выполняются методом “вставки” с герметичным замком.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по ГОСТ Р 50820-2014 для электроустановок. Обладает классом пожарной опасности по распространению пламени - не поддерживает горение. IP67 позволяет использовать в средах с высокой запыленностью и возможными брызгами воды. Не содержит свинца и других токсичных добавок, безопасна для людей и окружающей среды при нормальной эксплуатации.

Преимущества

• Высокая механическая прочность благодаря классу 4 - не деформируется под давлением
• Гладкая внутренняя поверхность - легко протягивать кабели, особенно многожильные
• Устойчивость к старению - не теряет эластичность и цвет при длительном использовании
• Широкий выбор аксессуаров серии Express - можно собрать любую конфигурацию
• Легкий вес - удобно транспортировать и монтировать одним человеком
• Электроизоляционные свойства - исключают риск поражения током при повреждении изоляции кабеля

Ограничения применения

• Не применяется под открытым небом без защиты от прямого UV-излучения - материал со временем становится хрупким
• Запрещено использование при температурах ниже -25 C - возможна потеря ударной прочности
• Не рекомендуется для прокладки в местах постоянного контакта с маслом, растворителями и агрессивными химикатами
• Не предназначен для скрытой прокладки в деревянных конструкциях без дополнительной защиты
• Не следует применять в качестве несущего элемента - не рассчитана на подвеску тяжелых устройств

Примеры использования

• Прокладка сети Ethernet и коаксиальных кабелей в офисе через потолочные перекрытия
• Монтаж кабелей питания для светильников в цеху с высокой влажностью
• Защита сигнальных проводов на конвейере в пищевой промышленности
• Подключение камер видеонаблюдения на стене под навесом
• Скрытая прокладка в бетонных плитах при капитальном ремонте

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы (17.6 мм) достаточен для суммарного сечения всех кабелей - не более 40% свободного объема
• При работе при температуре около 0 C нагрейте трубу тепловым феном - это предотвратит растрескивание при изгибе
• Для длинных участков (>10 м) используйте ревизионные люки или распределительные коробки - облегчат обслуживание
• Выбирайте фитинги той же серии - Express от DKC обеспечивают плотное и долговечное соединение
• При прокладке на улице под навесом обязательно закрывайте торцы заглушками - предотвращает попадание влаги и насекомых
