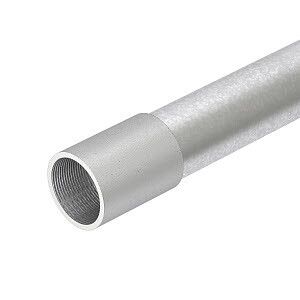

Труба с резьбой, горячее цинкование M40, 3000mm (SM40W FT) | 2046537 OBO Bettermann

Труба с резьбой горячее цинкование M40 3000mm от OBO BETTERMANN - это жесткая стальная электромонтажная труба с резьбой на концах, предназначенная для защиты кабелей и проводов в сложных условиях эксплуатации. Благодаря горячему цинкованию и высокой прочности, она надежна даже при подземной укладке и в агрессивных средах. Артикул SM40W FT соответствует требованиям EN 61386-1 и DIN EN 60423.

Назначение и область применения

Труба с резьбой горячее цинкование M40 3000mm используется для прокладки силовых и слаботочных кабелей там, где требуется механическая защита и долговечность. Подходит для открытой и скрытой проводки, включает установку в землю, стены, деревянные конструкции и внутри машин. Применяется в промышленности, энергетике, транспорте и объектах ЖКХ.

Технические характеристики

• Наружный диаметр: 40 мм
• Длина: 3000 мм
• Материал: сталь
• Покрытие: горячее цинкование - защита от коррозии 4 класса (высокая)
• Резьба: на обоих концах, стандарта DIN EN 60423
• Класс прочности на сжатие: Очень тяжелая (класс 5) - выдерживает значительные нагрузки
• Температурный диапазон: от –45 C до +400 C
• Внутренняя поверхность: гладкая, без заусенцев - облегчает протяжку кабелей
• На каждой трубе уже установлены соединительные муфты - готова к монтажу

Совместимость и монтаж

Труба с резьбой горячее цинкование M40 3000mm совместима с фитингами и соединителями по стандарту DIN EN 60423. Монтаж выполняется путём накручивания на резьбу других элементов системы - муфт, угольников, коробок. Универсальный тип монтажа позволяет использовать её в бетоне, кирпиче, дереве, металлических конструкциях и напрямую в грунте. Для подземной прокладки рекомендуется проверить соответствие проектным нормам по глубине залегания и наличию песчаной подушки.

Безопасность и стандарты

Произведена в соответствии с EN 61386-1 - европейским стандартом для систем электромонтажных труб. Соответствует DIN EN 60423 - требование к резьбовым соединениям. Горячее цинкование обеспечивает защиту от коррозии 4 класса, что гарантирует срок службы более 25 лет в агрессивной среде. Наличие гладкой внутренней поверхности снижает риск повреждения изоляции кабелей при протяжке.

Преимущества

• Высокая механическая прочность - класс 5 позволяет применять в местах с риском ударов и давления
• Защита от коррозии благодаря горячему цинкованию - особенно важна во влажной среде и при контакте с почвой
• Заранее установленные муфты экономят время на сборке - не нужны дополнительные комплектующие
• Гладкий внутренний канал - ускоряет и упрощает протяжку кабелей
• Широкий температурный диапазон - работает в холодных регионах и рядом с нагревательными устройствами

Ограничения применения

• Не предназначена для использования в качестве несущего элемента - не рассчитана на подвеску тяжелых конструкций
• Не следует применять в средах с постоянным воздействием кислот или щелочей - цинк может разрушаться
• При монтаже в бетон необходимо исключить контакт с арматурой - возможна электрохимическая коррозия
• Не подходит для прокладки в помещениях с повышенной взрывоопасностью - не имеет соответствующей сертификации

Примеры использования

• Прокладка кабелей питания для промышленного оборудования в цехах
• Подземная трассировка кабельных линий между распределительными пунктами
• Защита проводов в системах автоматизации на конвейерах
• Монтаж в стальных конструкциях заводских зданий
• Электрооборудование тепловых пунктов и насосных станций

Практические советы

• Перед монтажом проверьте резьбу на целостность - поврежденная резьба снижает герметичность соединений
• При подземной укладке используйте песчаную подушку и обратную засыпку - предотвращает деформацию трубы
• Для длинных участков с несколькими поворотами применяйте смазку для протяжки - уменьшает усилие и износ кабеля
• Убедитесь, что посадочный диаметр фитингов точно соответствует 40 мм - несовпадение вызывает утечки и плохой контакт
• Артикул SM40W FT от OBO BETTERMANN легко заменяем - все комплектующие этой серии доступны в наличии
