Труба стальная ненарезная 16х1,0x3000мм оцинкованная (Сендзимир) | CTR12-016-3 IEK

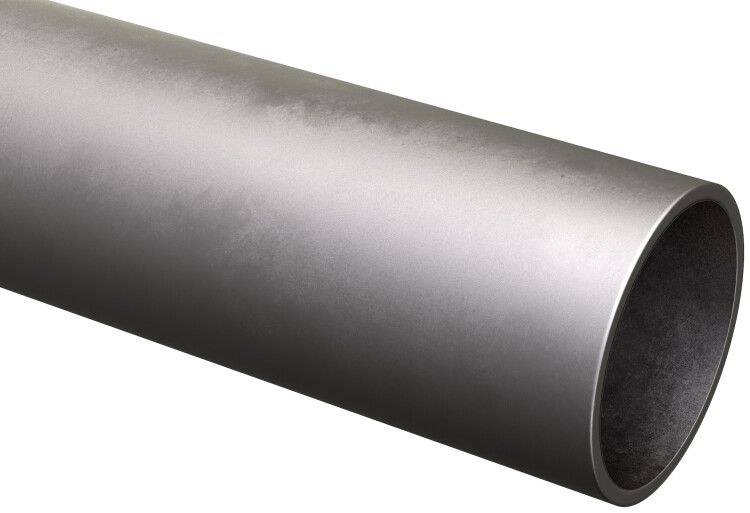

Труба стальная ненарезная 16х1,0х3000мм ГЦ от IEK - жесткий металлический канал с горячим цинкованием для защиты электрических проводов и кабелей в условиях повышенной влажности, агрессивной среды и при прокладке через сгораемые конструкции. Артикул ctr12-016-3 подходит для открытой и скрытой прокладки в жилых, промышленных и деревянных зданиях.

Назначение и область применения

Труба стальная ненарезная 16х1,0х3000мм ГЦ используется для защиты электрических коммуникаций: силовых, слаботочных и информационных кабелей. Применяется при прокладке в деревянных домах, квартирах, офисах, производственных помещениях и на объектах капитального строительства и реконструкции. Обязательна к использованию там, где кабель проходит через сгораемые конструкции - например, в перегородках, потолках или стенах из дерева.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 14 мм
• Толщина стенки: 1,0 мм
• Длина: 3000 мм
• Материал: сталь
• Покрытие: горячее цинкование (по технологии «Сендзимир»)
• Цвет: серебристый
• Температурный диапазон эксплуатации: от –60 C до +50 C
• Класс прочности на сжатие: Тяжелая (класс 4) - выдерживает механические нагрузки при укладке в бетон, грунт или под штукатурку
• Срок службы: 25 лет при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Труба стальная ненарезная 16х1,0х3000мм ГЦ не имеет резьбы - для соединения используются фитинги, муфты и переходники совместимые с трубами по ГОСТ 10704-91. Монтаж возможен:

• На деревянные поверхности - с помощью хомутов или кронштейнов
• В полых стенах - после предварительного просверливания канала
• В земле - при условии отсутствия механических повреждений и правильной глубины закладки
• В бетонных и кирпичных конструкциях - при заливке или штроблении

Не требует сварки. Для герметизации стыков применяются резиновые уплотнители в комплекте с фитингами. Универсальный тип монтажа позволяет использовать трубу в любых системах распределения электроэнергии и связи.

Безопасность и стандарты

Произведена по ГОСТ 10704-91. Горячее цинкование обеспечивает долговечную защиту от коррозии, соответствует требованиям безопасности для прокладки в местах с высокой влажностью и риском возгорания. Соответствует нормам ПУЭ для защиты кабелей в сгораемых конструкциях. Класс прочности 4 гарантирует сохранение целостности при давлении от уплотненного грунта или бетона.

Преимущества

• Высокая механическая прочность - выдерживает удары, сдавливание и нагрузки при укладке
• Защита от коррозии благодаря цинковому покрытию - особенно важно при контакте с бетоном, грунтом или влажным воздухом
• Совместимость с существующими системами монтажа - можно использовать с фитингами других производителей, соответствующих ГОСТ
• Долгий срок службы - 25 лет без замены при правильной установке
• Пожаробезопасность - не поддерживает горение, препятствует распространению пламени в случае аварии

Ограничения применения

• Не предназначен для внутренней прокладки в трубопроводах с жидкостями или газами - только для электрических кабелей
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться
• При монтаже в земле требуется защита от острых камней и механических повреждений - лучше использовать песчаную подушку
• Не допускается использование без фитингов - сама труба не нарезана и не имеет резьбы, поэтому не может крепиться напрямую к корпусам оборудования

Примеры использования

• Прокладка силового кабеля от щита к розеткам в деревянном доме
• Закладка слаботочных кабелей (интернет, TV, сигнализация) в стенах многоэтажного жилого дома
• Монтаж кабелей управления на производственной линии с высокой влажностью
• Прокладка в подвале или на чердаке, где есть риск конденсата и перепадов температур

Практические советы

• Перед монтажом проверьте внутренний диаметр - 14 мм позволяет протянуть кабели с суммарным внешним диаметром до 12–13 мм. Не перегружайте трубу - это затруднит последующее обслуживание
• При прокладке в земле используйте песчаную подушку (10–15 см) и защитный кожух, чтобы избежать повреждения при осадке грунта
• Для удобства тяги кабеля внутри трубы используйте специальные лубриканты или пластиковые направляющие
• При работе с несколькими трубами одного диаметра - выбирайте один партийный номер (например, ctr12-016-3), чтобы гарантировать однородность материала и покрытия
• При необходимости резки - используйте труборез, а не болгарку; после резки удалите заусенцы и обработайте торец антикоррозийным составом
