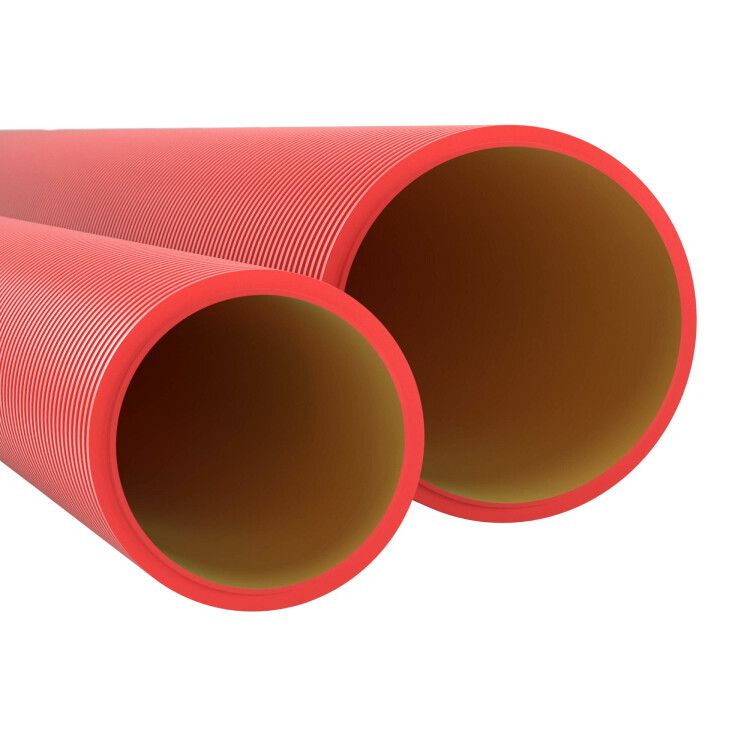

Труба гофрированная двустенная ПНД жесткая d125мм с муфтой для кабельной канализации SN10 980Н красн. (уп.6м) DKC 160912 ДКС 160912N

Труба гофрированная двустенная поливинилхлоридная жесткая для кабельной канализации диаметр 125 мм, класс прочности SN10, 980 Н, длина 6 м, цвет красный - это жесткий защитный канал из полиэтилена низкого давления, предназначенный для прокладки силовых и контрольных кабелей в условиях высоких механических нагрузок. Бренд DKC (ДКС) предлагает эту модель с артикулом 160912 как надежное решение для скрытых систем кабельной канализации.

Назначение и область применения

Труба гофрированная двустенная поливинилхлоридная жесткая для кабельной канализации диаметр 125 мм, класс прочности SN10, 980 Н, длина 6 м, цвет красный используется для защиты кабелей от механических повреждений, влаги, химических веществ и перепадов температур. Применяется исключительно в скрытых системах: под дорожным покрытием, в земле, внутри бетонных конструкций, при укладке в каналах, коллекторах и траншеях. Подходит для кабелей низкого и высокого напряжения, особенно там, где есть риск сдавливания - например, под автодорогами, железными путями или в местах прохода через фундаменты.

Технические характеристики

• Наружный диаметр: 125 мм
• Внутренний диаметр: 107 мм
• Материал: полиэтилен низкого давления (ПНД)
• Тип: жесткая двустенная гофрированная труба
• Цвет: внешняя стенка - красная, внутренняя стенка - желтая
• Класс прочности: SN10 (кольцевая жесткость 980 Н/м²)
• Длина одного отрезка: 6 метров
• Диапазон рабочих температур: от -40 C до +90 C
• Степень защиты: IP44 (защита от предметов >2,5 мм и брызг), IP55 (защита от пыли и струй воды), IP67 (пылевоздухонепроницаемость и временное погружение в воду до 1 м)
• Минимальный радиус изгиба: 5000 мм (не рекомендуется изгибать меньше этого значения)
• Прозрачность: да - позволяет визуально контролировать состояние кабеля при монтаже
• Поверхность: необработанная, без дополнительного покрытия

Совместимость и монтаж

Каждый отрезок трубы гофрированная двустенная поливинилхлоридная жесткая для кабельной канализации диаметр 125 мм, класс прочности SN10, 980 Н, длина 6 м, цвет красный комплектуется одной соединительной муфтой - она обеспечивает герметичное и прочное соединение между секциями. Монтаж возможен только скрытым способом: в грунте, в бетоне или внутри ЖБ-конструкций. Не применяется для открытой прокладки. Для укладки используйте специальные направляющие инструменты - труба не рассчитана на растяжение или значительные боковые усилия. Соединения должны быть плотно зафиксированы, чтобы предотвратить проседание и попадание влаги.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал - пищевой ПНД, не выделяет токсичных веществ при нагреве. Выдерживает циклы замерзания и оттаивания, что делает её пригодной для использования в регионах с суровым климатом. Кольцевая жесткость SN10 гарантирует сохранение формы под нагрузкой до 980 Н/м², что соответствует нормам для тяжелых условий эксплуатации.

Преимущества

• Высокая кольцевая жесткость SN10 - выдерживает давление от грунта, автомобилей и спецтехники
• Двустенная конструкция: ребристая наружная стенка усиливает прочность, гладкая внутренняя - снижает трение при протяжке кабеля
• Устойчивость к агрессивным средам: не подвержена коррозии, действию щелочей, кислот, солей
• Широкий температурный диапазон - работает даже в Arctic-условиях
• Прозрачная внутренняя стенка - позволяет проверить целостность кабеля без вскрытия системы
• Готовый комплект с муфтой - экономит время на сборке

Ограничения применения

• Запрещён открытый монтаж - труба не предназначена для эксплуатации вне земли или бетона
• Не допускается изгиб с радиусом менее 5000 мм - это вызывает деформацию и потерю герметичности
• Не следует применять в местах постоянного контакта с острыми камнями или металлическими элементами - возможна abrasion-повреждение
• Не является самонесущей конструкцией - требует опоры или заполнения грунтом для равномерного распределения нагрузки
• Не рекомендуется для прокладки в помещениях с частым доступом людей - из-за отсутствия декоративного покрытия

Примеры использования

• Защита кабелей под автомагистралями и железнодорожными путями
• Прокладка силовых кабелей в фундаментах зданий и промышленных объектов
• Ливневая канализация с одновременной прокладкой кабелей управления насосами
• Блочная система кабельной канализации в крупных логистических терминалах
• Подземные коммуникации на АЭС, ХПК, нефтегазовых объектах

Практические советы

• Перед монтажом проверьте внутреннюю поверхность трубы - удалите остатки пыли или мусора, которые могут повредить изоляцию кабеля
• При укладке в траншее убедитесь, что дно подготовлено: слой песка минимум 10 см - это предотвращает точечные нагрузки
• При соединении двух отрезков используйте только комплектную муфту - сторонние элементы могут нарушить герметичность
• Для длинных трасс с несколькими поворотами планируйте установку распределительных колодцев - это упрощает обслуживание
• При работе при температуре ниже -20 C прогрейте трубу перед изгибом - материал становится более хрупким
• Артикул 160912 совместим с другими продуктами серии Octopus - можно собирать единую систему с фитингами того же бренда
