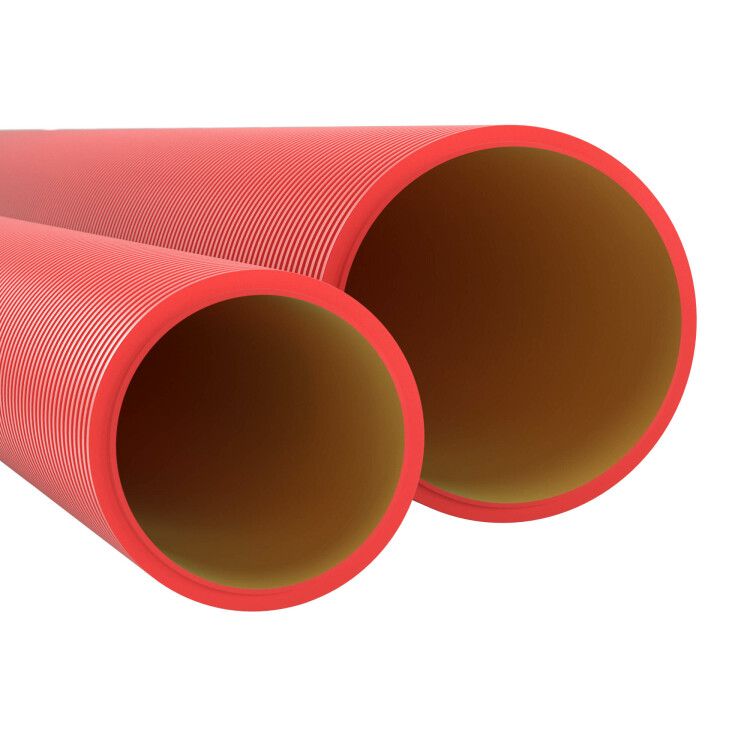

Труба гофрированная двустенная ПНД жесткая d110мм с муфтой для кабельной канализации SN12 1030Н красн. (дл.5.70м) DKC 16091157 ДКС

Труба двустенная жесткая полиэтиленовая низкого давления (ПНД) для кабельной канализации 110мм, SN12, 5.70м, красная от DKC (ДКС) - это надежная защита кабелей от механических повреждений и агрессивной среды, предназначенная для скрытой укладки в земле или бетоне. Артикул 16091157 обеспечивает долговечную работу даже при высоких нагрузках.

Назначение и область применения

Труба двустенная жесткая полиэтиленовая низкого давления (ПНД) для кабельной канализации 110мм, SN12, 5.70м, красная используется для прокладки силовых и контрольных кабелей низкого и высокого напряжения. Применяется там, где требуется защита от давления грунта, движения транспорта и химического воздействия. Подходит для участков с высокими механическими нагрузками: под автодорогами, железными путями, площадками с интенсивным движением. Также рекомендуется при блочном способе укладки и при использовании тяжелых кабелей.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД)
• Наружный диаметр: 110 мм
• Внутренний диаметр: 91 мм
• Тип конструкции: двустенная жесткая с ребристой внешней стенкой и гладкой внутренней
• Цвет: внешняя стенка - красная, внутренняя стенка - желтая
• Длина одного отрезка: 5,70 м
• Кольцевая жесткость: SN12 (высокий класс жесткости)
• Температурный диапазон эксплуатации: от -40C до +90C
• Степень защиты: IP44 / IP55 / IP67 по ГОСТ 14254-96 (защита от пыли, воды, временного погружения)
• Поверхность: необработанная, без покрытий
• Прозрачность: да (возможно визуальное наблюдение внутреннего состояния при необходимости)

Совместимость и монтаж

Каждый отрезок трубы двустенная жесткая полиэтиленовая низкого давления (ПНД) для кабельной канализации 110мм, SN12, 5.70м, красная комплектуется одной соединительной муфтой - для герметичного и быстрого соединения. Монтаж возможен только скрытым способом: в грунте или замоноличено в бетонные (ж/б) конструкции. Не применяется для открытой прокладки. Для укладки используйте оборудование, исключающее перегибы и деформацию. Соединения должны быть плотными, чтобы избежать попадания влаги и грунта внутрь трубы.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД не выделяет токсичных веществ при нагреве и устойчив к большинству химических агентов. Высокая кольцевая жесткость SN12 гарантирует сохранение формы под значительными внешними нагрузками, что снижает риск повреждения кабелей.

Преимущества

• Высокая кольцевая жесткость SN12 - выдерживает давление грунта и проезжающего транспорта
• Двухслойная конструкция: ребристая наружная стенка усиливает прочность, гладкая внутренняя - облегчает протяжку кабелей
• Устойчивость к температурным колебаниям от -40C до +90C
• Защита IP67 предотвращает проникновение воды и пыли даже при частичном погружении
• Легкий вес и удобство транспортировки по сравнению с металлическими аналогами
• Комплектация каждой трубы муфтой - экономит время на сборке

Ограничения применения

• Запрещена открытая прокладка - труба предназначена только для скрытой установки в землю или бетон
• Не подходит для прокладки в условиях постоянного прямого UV-облучения (не устойчива к длительному солнечному свету)
• Не рассчитана на внутреннее давление выше атмосферного - не используется как напорная труба
• При монтаже нельзя применять острые инструменты, которые могут повредить внутреннюю гладкую стенку
• Не рекомендуется для укладки в местах с высокой вероятностью оседания грунта без дополнительной песчаной подушки

Примеры использования

• Прокладка кабелей под трассами городских дорог и автомагистралей
• Защита силовых кабелей при строительстве подземных парковок
• Установка в бетонных каналах промышленных объектов
• Прокладка кабелей связи и управления вдоль железнодорожных путей
• Обустройство кабельных переходов через реки и каналы в защищенных трубопроводах

Практические советы

• Перед укладкой проверьте целостность трубы и наличие муфты - каждая труба должна быть укомплектована
• При укладке в грунт сделайте песчаную подушку толщиной 10–15 см для равномерного распределения нагрузки
• При соединении труб соблюдайте правильную центровку - не допускайте перекосов, иначе затруднится протяжка кабеля
• Для длинных трасс используйте направляющие элементы или лубриканты при протяжке кабелей - гладкая внутренняя стенка позволяет легко провести многожильные кабели
• При работе в холодную погоду (ниже -20C) избегайте ударных нагрузок - материал становится более хрупким
• Артикул 16091157 совместим с другими продуктами серии Octopus от DKC - можно комбинировать с фитингами и колодцами этой же линейки
