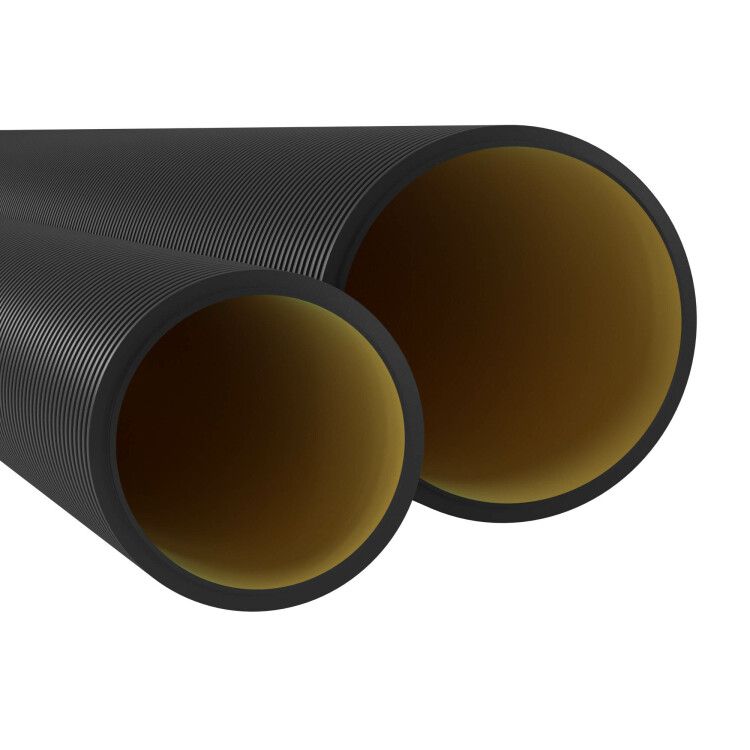

Труба гофрированная двустенная ПНД жесткая d110мм с муфтой для кабельной канализации SN12 1030Н черн. (уп.6м) DKC 160911A ДКС

Труба двустенная жесткая ПНД для кабельной канализации d110мм, SN12, 6м, цвет черный от DKC (ДКС) — это надежная защита кабелей от механических повреждений и агрессивной среды, предназначенная для закладки в землю или бетон. Артикул 160911a соответствует требованиям к жесткости SN12 и обеспечивает долгий срок службы даже при высоких нагрузках.

Назначение и область применения

Труба двустенная жесткая ПНД для кабельной канализации d110мм, SN12, 6м, цвет черный используется для прокладки силовых и контрольных кабелей как низкого, так и высокого напряжения. Применяется там, где требуется повышенная устойчивость к внешним нагрузкам: под автодорогами, железными путями, в местах с плотным грунтом или при блочной укладке нескольких труб. Подходит для скрытых систем кабельной канализации — в грунте или замоноличенных в бетонные конструкции.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) — устойчив к химическим веществам, коррозии и перепадам температур.
• Наружный диаметр: 110 мм; внутренний диаметр: 91 мм — позволяет легко протянуть кабели большого сечения.
• Форма: ребристая наружная стенка для усиления жесткости, гладкая внутренняя — снижает трение при протяжке кабелей.
• Кольцевая жесткость: SN12 — класс жесткости для тяжелых условий эксплуатации, выдерживает значительные вертикальные нагрузки.
• Длина: 6 метров — оптимальна для транспортировки и монтажа в траншее.
• Цвет: внешняя стенка — черная, внутренняя — желтая (визуальное отличие слоев).
• Диапазон рабочих температур: от -40°C до +90°C — работает в суровом климате и при нагреве от соседних кабелей.
• Степень защиты: IP44 / IP55 / IP67 — защищена от попадания инструментов, пыли, струй воды и временного погружения.
• Минимальный радиус изгиба: 4400 мм — требование к изгибанию при монтаже, не ниже этого значения.
• Покрытие: необработанная поверхность — не требует дополнительной подготовки перед укладкой.

Совместимость и монтаж

Каждый отрезок трубы двустенная жесткая ПНД для кабельной канализации d110мм, SN12, 6м, цвет черный комплектуется одной соединительной муфтой — для герметичного стыка. Соединения выполняют без клея, методом вставки. Для монтажа используются только скрытые способы: в траншее или внутри бетонных (ж/б) конструкций. Недопустим открытый монтаж на поверхностях или в воздухе. При укладке соблюдайте минимальный радиус изгиба 4400 мм — иначе возможна деформация стенок. Перед заполнением кабелем проверьте чистоту внутреннего канала — удалите пыль и мусор.

Безопасность и стандарты

Труба двустенная жесткая ПНД для кабельной канализации d110мм, SN12, 6м, цвет черный соответствует ГОСТ 14254-96 по степени защиты IP44–IP67. Материал ПНД не содержит токсичных добавок и безопасен при контакте с почвой и водой. Серия Octopus от DKC прошла сертификацию на соответствие нормам для кабельных сетей в России и странах ЕАЭС.

Преимущества

• Высокая кольцевая жесткость SN12 — выдерживает давление грунта и транспорта сверху.
• Гладкая внутренняя стенка — уменьшает усилие при протяжке кабелей, снижает риск повреждения изоляции.
• Ударопрочность ПНД — не растрескивается при низких температурах (-40°C).
• Долговечность — срок службы более 50 лет при правильном монтаже.
• Легкий вес — удобнее транспортировать и устанавливать по сравнению с металлическими аналогами.

Ограничения применения

• Не предназначена для открытой прокладки — не выдерживает UV-излучения и физического воздействия вне земли или бетона.
• Запрещено применять при температурах выше +90°C — материал теряет форму и прочность.
• Не рекомендуется для прокладки в условиях постоянного погружения в агрессивные жидкости (не указаны составы, но ПНД не гарантирует химическую стойкость ко всем растворителям).
• Минимальный радиус изгиба 4400 мм — нельзя гнуть вручную или с помощью малых шаблонов.

Примеры использования

• Защита кабелей под автомагистралями и железнодорожными переездами.
• Прокладка силового кабеля между распределительными пунктами в городской застройке.
• Установка в бетонных плитах при возведении многоэтажных зданий.
• Блочная укладка нескольких труб в одну траншею для групповой прокладки кабелей.
• Подземные коммуникации на промышленных объектах с высокой механической нагрузкой.

Практические советы

• Перед укладкой проверьте целостность трубы — особенно ребристую часть, чтобы не было трещин или вмятин.
• При использовании в песчаном грунте уложите подушку из мелкого щебня или песка — предотвращает оседание и перекосы.
• Соединяйте трубы только с комплектными муфтами — другие элементы могут нарушить герметичность.
• При работе в холодную погоду (ниже -20°C) прогрейте трубу до комнатной температуры — ПНД становится хрупким.
• Не используйте инструменты с острыми кромками при протяжке кабелей — они могут повредить внутреннюю стенку.
• Артикул 160911a совместим с другими продуктами серии Octopus от DKC — можно формировать единую систему.
