Двустенная труба ПНД жесткая для открытой прокладки д.200мм, SN6, ПВ-0, УФ, без протяжки, 6м, цвет черный - 170920 ДКС

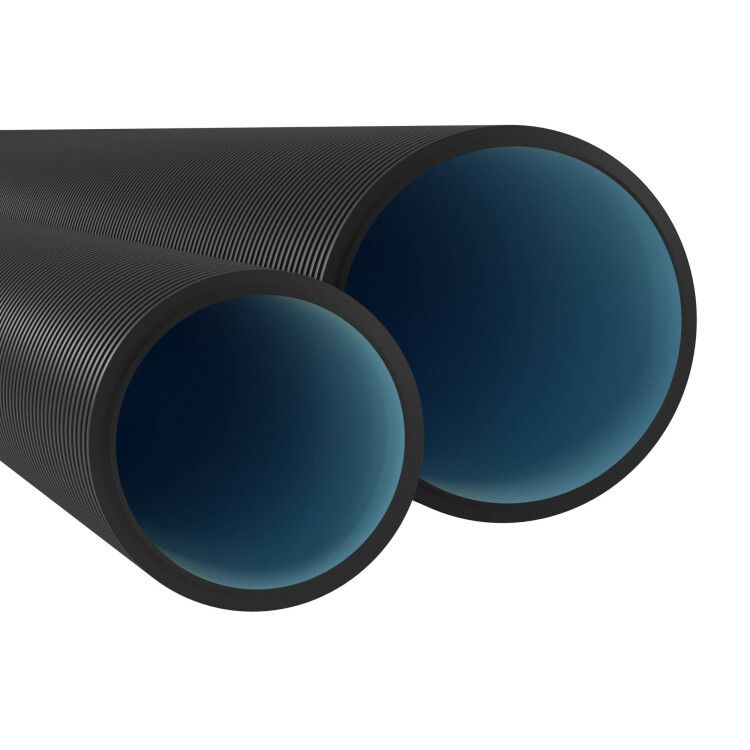

Труба двустенная жесткая полиэтиленовая низкого давления (ПНД) для открытой прокладки 200мм, SN6, ПВ-0, УФ-стойкая, без протяжки, 6м, черная от бренда DKC (ДКС), артикул 170920, предназначена для защиты кабельных линий в условиях открытой прокладки. Её двухслойная конструкция обеспечивает прочность, устойчивость к УФ-излучению и долговечность даже при экстремальных температурах.

Назначение и область применения

Труба двустенная жесткая полиэтиленовая низкого давления (ПНД) для открытой прокладки 200мм, SN6, ПВ-0, УФ-стойкая, без протяжки, 6м, черная используется для прокладки силовых и контрольных кабелей как низкого, так и высокого напряжения. Применяется в местах, где требуется защита от механических повреждений и агрессивного влияния окружающей среды: на мостах, путепроводах, эстакадах, галереях, в точках выхода кабеля из земли и входа в здания. Подходит для постоянной наружной эксплуатации благодаря УФ-стойкости и широкому температурному диапазону.

Технические характеристики

• Материал: полиэтилен высокой плотности (ПНД) - химически стойкий, не подвержен коррозии
• Наружный диаметр: 200 мм
• Тип конструкции: двустенная - гофрированная наружная стенка, гладкая внутренняя стенка (цвет - голубой)
• Жесткость: SN6 (класс жесткости, соответствует нагрузке 900 Н на единицу длины)
• Длина отрезка: 6 метров
• Цвет: внешняя стенка - чёрная, внутренняя стенка - голубая
• Температура монтажа: от -25 C до +90 C
• Температура эксплуатации: от -55 C до +90 C
• Степень защиты IP: IP44 / IP55 / IP67 (по ГОСТ 14254-96) - защита от твёрдых частиц ≥1 мм, брызг воды, пыли и временного погружения
• Армирование: отсутствует - конструкция опирается на форму и материал
• Внутренняя поверхность: гладкая - снижает трение при протяжке кабелей
• Устойчивость к УФ: да - предотвращает старение и растрескивание под солнечным светом
• Самозагасаемость: материал не поддерживает горение (ПВ-0)

Совместимость и монтаж

Каждый отрезок трубы двустенной жесткой полиэтиленовой низкого давления (ПНД) для открытой прокладки 200мм, SN6, ПВ-0, УФ-стойкая, без протяжки, 6м, черная комплектуется одной соединительной муфтой - для герметичного и надёжного стыка. Соединение выполняется методом врастяжку: один конец трубы вставляется в муфту до упора. Для удобства монтажа рекомендуется использовать смазку на основе силикона. Труба не требует сварки или специального оборудования. Учитывайте, что внутренний проход менее 200 мм - проверьте соответствие диаметрам кабельных пучков перед закупкой. Кабели должны иметь достаточную гибкость для протяжки через гладкую внутреннюю поверхность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД сертифицирован на самозагасаемость (ПВ-0), что исключает распространение пламени при возгорании. Экологически безопасен - не выделяет токсичных веществ при нагреве до 90 C. Не содержит свинца и фталатов.

Преимущества

• Высокая ударопрочность за счёт двустенной гофрированной конструкции
• УФ-стойкость позволяет применять без дополнительной защиты от солнца
• Широкий рабочий температурный диапазон - от -55 C до +90 C
• Гладкая внутренняя поверхность уменьшает усилие при протяжке кабелей
• Легкий вес - снижает трудозатраты при транспортировке и монтаже
• Не подвержен коррозии, химической активности почвы и атмосферных осадков
• Комплектация муфтой - исключает необходимость докупать фитинги

Ограничения применения

• Не предназначен для прокладки внутри зданий под штукатуркой или в стяжке - для этого используются другие типы труб
• Не рассчитана на значительные динамические нагрузки (например, проезд тяжёлой техники прямо по трубе)
• Работает только при температуре выше -55 C - при более низких значениях возможна потеря пластичности
• Не следует использовать в качестве несущего элемента - не заменяет металлические лотки или каналы
• Запрещено применять в системах с давлением жидкостей или газов - только для защиты кабелей

Примеры использования

• Защита кабелей питания на железнодорожном путепроводе
• Прокладка силового кабеля от распределительного щита к наружному освещению через эстакаду
• Ввод кабелей в здание с улицы - переход из земли в стену
• Кабельные линии на промышленных объектах с открытыми галереями
• Подключение антенного оборудования на крыше здания

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был больше суммарного диаметра всех кабелей - минимум на 20–30%, чтобы избежать перегрева и затруднённой протяжки
• При прокладке на длинных участках используйте направляющие ролики - они снизят риск повреждения кабелей
• На вертикальных участках крепите трубу каждые 1,5–2 метра, чтобы избежать провисания
• При работе при температуре ниже -25 C прогрейте трубу до комнатной - ПНД становится хрупким
• Не допускайте перегиба радиусом меньше 15×D (15 × 200 мм = 3 м) - это может деформировать гофру
• При необходимости удлинить линию - используйте только оригинальные муфты от DKC (ДКС), совместимые с артикулом 170920
