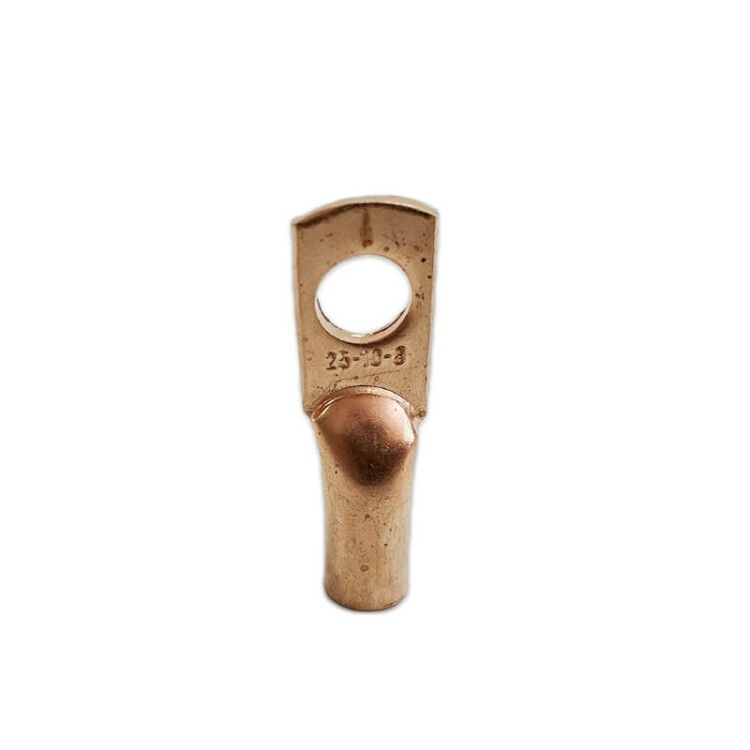

Наконечник медный Т 25-10-8 | zeta10735 ЗЭТАРУС (Завод электротехнической арматуры)

Наконечник медный ТМ 25-10-8 мм под опрессовку (упаковка 100 штук) от бренда ЗЭТАРУС предназначен для надежного оконцевания многожильных медных проводников сечением 25 мм2. Артикул zeta10735 используется там, где требуется прочное механическое соединение через опрессовку - например, в распределительных щитах, силовых цепях и оборудовании высокой мощности.

Назначение и область применения

Наконечник медный ТМ 25-10-8 мм под опрессовку служит для создания качественного электрического контакта между медной жилой кабеля и зажимом оборудования - болтом, шиной, клеммой. Применяется в системах питания с напряжением до 35 кВ, особенно там, где важна устойчивость к вибрациям и перегрузкам: в электрошкафах, на станках, в подстанциях, в промышленном освещении и энергообъектах.

Технические характеристики

• Материал: медь марки М2 - высокая проводимость и пластичность для плотной опрессовки.
• Сечение жилы: 25 мм2 - соответствует классу проводника 2 (многопроволочные жилы).
• Диаметр отверстия: 10 мм - позволяет использовать с болтами M10 или аналогичными креплениями.
• Диапазон внешнего диаметра кабеля: 8 мм - рекомендован для кабелей с изоляцией, подходящими по объему к втулке.
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке.
• Способ монтажа: опрессовка - требует специального пресса, обеспечивает герметичное соединение.
• Угол соединения: прямолинейный - удобен для компактной сборки в ограниченном пространстве.
• Конструкция втулки: короткая - снижает нагрузку на изгиб и экономит место внутри корпуса.
• Тонкий фланец: да - усиливает жесткость при затяжке и предотвращает деформацию.
• Количество монтажных отверстий: одно - совместимо с большинством стандартных клемм и болтовых соединений.
• Защитное покрытие: без покрытия - требует защиты от коррозии в агрессивных средах.
• Стандарт: ГОСТ 7386-80 - соответствие государственным нормам качества.
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с повышенной влажностью и температурой от −40C до +40C.
• Цвет: медный - визуальное отличие от других материалов.

Совместимость и монтаж

Наконечник медный ТМ 25-10-8 мм под опрессовку совместим с любыми медными многопроволочными жилами сечением около 25 мм2. Для установки необходим пресс с матрицей, рассчитанной под диаметр втулки и материал меди. Не используйте плоскогубцы - они не обеспечивают достаточного давления и вызывают плохой контакт. После опрессовки проверьте качество соединения: металл не должен трещать, а форма должна сохранить округлую форму без заусенцев. Подходящий диаметр кабеля - до 8 мм по внешнему контуру изоляции; больший диаметр может повредить втулку или препятствовать плотному входу.

Безопасность и стандарты

Изделие изготовлено согласно ГОСТ 7386-80, что гарантирует безопасную работу при напряжении до 35 кВ. Климатическое исполнение УХЛ3 позволяет применять наконечник в закрытых помещениях с контролируемой влажностью и температурой. Отсутствие защитного покрытия делает изделие чувствительным к химической коррозии - в условиях агрессивной среды (например, химзавода или побережья) необходимо дополнительно изолировать соединение термоусадкой или смазкой типа Литол.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения.
• Короткая втулка и тонкий фланец позволяют использовать наконечник в плотных сборках без лишнего выступа.
• Опрессовка создаёт металло-металлический контакт - исключает ослабление соединения со временем.
• Соответствие ГОСТ обеспечивает долговечность и отказоустойчивость в промышленных сетях.
• Упаковка по 100 штук снижает стоимость единицы и удобна для масштабных работ.

Ограничения применения

• Не предназначены для однопроволочных жил - риск растрепывания проводников при опрессовке.
• Не для алюминиевых проводов - различие коэффициентов теплового расширения вызывает микротрещины.
• Без защитного покрытия - нельзя использовать во влажных открытых местах без дополнительной изоляции.
• Не подходят для частых демонтажей - после одной опрессовки восстановить целостность невозможно.
• Максимальный диаметр кабеля - 8 мм; более крупные кабели не войдут внутрь втулки.

Примеры использования

• Подключение медного кабеля 25 мм2 к шине PE в распределительном щите.
• Присоединение силового провода к клемме двигателя переменного тока.
• Обвязка выходных кабелей преобразователя частоты с помощью болта M10.
• Монтаж заземляющих проводников в промышленных цехах с высокой вибрацией.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - слишком длинная жила будет торчать и мешать.
• Выбирайте пресс с матрицей, указанной для сечения 25 мм2 и диаметром отверстия 10 мм - сверьтесь с инструкцией устройства.
• Если работаете в сыром помещении - после монтажа обработайте соединение антикоррозийной смазкой и замотайте термоусадкой.
• Не забудьте про цветовой код: медный наконечник часто путают с алюминиевым - всегда проверяйте маркировку перед установкой.
• Для массового монтажа заказывайте сразу упаковку из 100 штук - так выгоднее и быстрее.
