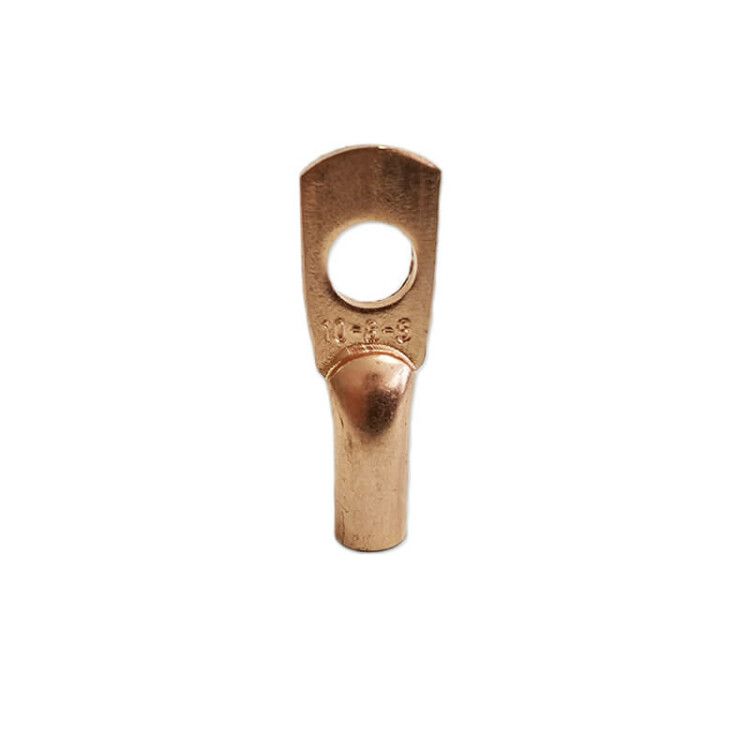

Наконечник медный Т 10-8-5 | zeta10734 ЗЭТАРУС (Завод электротехнической арматуры)

Наконечник медный Т 10-8-5 мм под опрессовку (упаковка 100 штук) от бренда ЗЭТАРУС предназначен для надежного оконцевания многопроволочных медных жил сечением 10 мм2. Артикул zeta10734 используется там, где требуется прочное и долговечное соединение без пайки - например, в распределительных щитах, силовых цепях и оборудовании с высокими токовыми нагрузками.

Назначение и область применения

Наконечник медный Т 10-8-5 мм под опрессовку применяется для оконцевания кабелей и проводов с медными жилами класса 2 - то есть многопроволочными. Он позволяет легко и надежно подключить жилу к болтовому зажиму, клемме, шине или другому контакту. Подходит для установки в электрошкафах, на станках, в системах автоматизации, в промышленном освещении и других местах, где важна механическая устойчивость и низкое переходное сопротивление.

Технические характеристики

• Материал: медь марки М2 - высокая проводимость и пластичность
• Поперечное сечение жилы: 10 мм2
• Диаметр отверстия: 8 мм - соответствует болтам M8
• Диапазон внешнего диаметра кабеля: 5 мм - подходит для кабелей с изоляцией этого размера
• Тип монтажа: опрессовка - требует специального пресса
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: прямолинейный - удобен для компактной укладки
• Тонкий фланец: да - снижает габариты и улучшает плотность прилегания
• Конструкция втулки: короткая - экономит место в клеммных коробках
• Количество монтажных отверстий: 1
• Класс проводника: Класс 2 (многопроволочная жила)
• Защитное покрытие: без покрытия - не имеет антикоррозийного слоя
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −40C до +40C, в условиях повышенной влажности
• Стандарт: ГОСТ 7386-80
• Цвет: медный

Совместимость и монтаж

Наконечник медный Т 10-8-5 мм совместим с любыми кабелями с медной жилой сечением 10 мм2 и внешним диаметром около 5 мм. Для монтажа необходим пресс с матрицей, подходящей под размер 10 мм2. Не используйте плоскогубцы - они не обеспечивают достаточного давления и повреждают металл. После опрессовки проверьте качество соединения: втулка должна быть равномерно деформирована, без трещин и перекосов. Жила должна полностью войти в втулку - не допускайте выступания провода за пределы наконечника.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, что гарантирует соответствие механической прочности, электропроводности и размерным параметрам. Климатическое исполнение УХЛ3 позволяет применять наконечник в закрытых помещениях с умеренным климатом, включая производственные цеха, теплые подвалы и административные здания. Без покрытия - значит, не рекомендован для открытого монтажа в агрессивных средах (например, на улице или в химически активных зонах).

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии
• Короткая втулка и тонкий фланец позволяют использовать наконечник в ограниченном пространстве
• Кольцевая форма контактной площадки исключает перекос при затяжке болта
• Опрессовка создаёт монолитное соединение - не ослабевает со временем, не требует обслуживания
• Упаковка по 100 штук - удобна для крупных проектов и минимизирует расходы на доставку

Ограничения применения

• Не предназначены для алюминиевых жил - возможен электрохимический эффект и разрушение контакта
• Без защитного покрытия - нельзя использовать во влажных, соленых или химически агрессивных средах без дополнительной защиты
• Требуется обязательное использование пресса; ручная опрессовка недопустима
• Не подходят для жил сечением меньше 4 мм2 или больше 16 мм2 - риск перегрева или плохого контакта
• Не рекомендованы для частых демонтажей - после одной опрессовки повторное использование невозможно

Примеры использования

• Подключение медного кабеля ВВГнг 3×10 к клеммнику в распределительном щите
• Оконцевание жилы в частотном преобразователе или пускателе
• Присоединение заземляющего проводника к шине заземления
• Монтаж силового кабеля на двигатель или насос с клеммной колодкой M8

Практические советы

• Перед опрессовкой зачистите жилу на длину втулки - не более того, чтобы не было выступающих проволочек
• Выбирайте пресс с матрицей, помеченной как “10 мм2” - не используйте универсальные или неподходящие
• Проверяйте диаметр отверстия (8 мм) перед покупкой болта - он должен входить свободно, без люфта
• Храните наконечники в сухом месте - медь окисляется при длительном воздействии влаги
• Для работы в условиях повышенной влажности - используйте наконечники с оловянным покрытием, а не этот вариант
• Артикул zeta10734 - один из самых востребованных в сериях ЗЭТАРУС; заказывайте с запасом на случай брака или потерь
